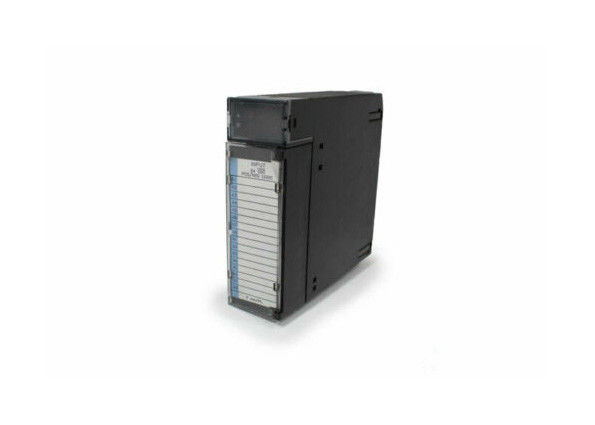

GE FANUC IC693MDL645, 24 positivos de DC de voltio/módulo de entrada de la lógica negativa

GE FANUC IC693MDL645, Módulo de entrada de lógica positiva/negativa de 24 voltios CC

Descripción del producto

El IC693MDL645 es una entrada de lógica positiva/negativa de 24 voltios CC que pertenece a la serie 90-30 de controladores lógicos programables. Se puede instalar en cualquier sistema PLC de la serie 90-30 que tenga una placa base de 5 o 10 ranuras. Este módulo de entrada tiene características de lógica positiva y negativa. Tiene 16 puntos de entrada por grupo. Utiliza un terminal de alimentación común. El usuario tiene dos opciones para alimentar los dispositivos de campo; suministrar la alimentación directamente o utilizar una fuente de alimentación +24BDC compatible.

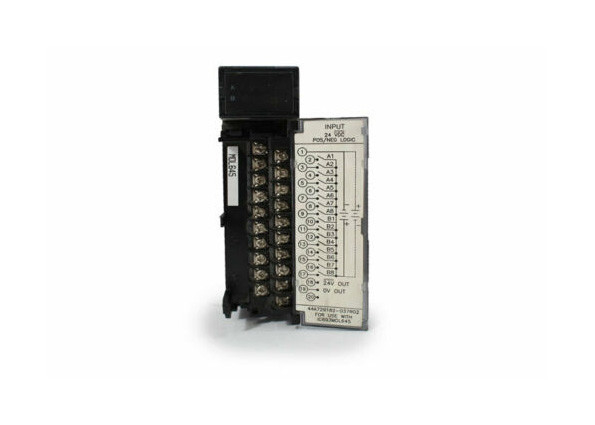

Las características de lógica dual del módulo IC693MDL645 lo hacen ideal en aplicaciones que requieren interruptores de proximidad electrónicos, interruptores de límite y pulsadores. Es importante tener en cuenta que la información de cableado e identificación de corriente se encuentra en un inserto. Este inserto se encuentra entre la superficie interior y exterior de la puerta con bisagras. La información de cableado se encuentra en el lado del inserto que mira hacia afuera. La identificación de corriente se encuentra en el interior del inserto, por lo que es necesario abrir la puerta con bisagras para revisar esta información. Este módulo está clasificado como de bajo voltaje, por lo que el borde exterior del inserto ha sido codificado por color en azul.

Situadas en la parte superior del módulo hay dos filas horizontales, cada fila tiene ocho LED verdes. Los LED que corresponden a los puntos de entrada de la fila superior 1 a 8 están etiquetados como A1 a A8, mientras que los de la segunda fila, que corresponden a los puntos de entrada 9 a 16, están etiquetados como B1 a B8. Estos LED sirven para indicar el estado “encendido” o “apagado” de cada punto de entrada.

Este módulo de entrada de lógica positiva/negativa de 24 voltios CC tiene una tensión nominal de 24 voltios con un rango de tensión de entrada de CC de 0 a +30 voltios CC. El aislamiento es de 1500 voltios entre el lado de campo y el lado lógico. La corriente de entrada a la tensión nominal es típicamente de 7 mA. Para sus características de entrada: la tensión de estado activado es de 11,5 a 30 voltios CC, mientras que la tensión de estado desactivado es de 0 a ±5 voltios CC. La corriente de estado activado es de 3,2 mA como mínimo y la corriente de estado desactivado es de 1,1 mA como máximo. El tiempo de respuesta de encendido y apagado es típicamente de 7 ms para cada uno. El consumo de energía a 5 V es de 80 mA (cuando todas las entradas están activadas) desde un bus de 5 voltios en el panel posterior. El consumo de energía a 24 V es de 125 mA desde el bus de panel posterior aislado de 24 voltios o desde la alimentación suministrada por el usuario.

Especificaciones técnicas

Información técnica

Tensión nominal 24 voltios CC
Rango de tensión de entrada 0 a +30 voltios CC
Entradas por módulo 16 (un grupo con un solo común)
Aislamiento 1500 voltios entre el lado de campo y el lado lógico
Corriente de entrada 7 mA (típica) a la tensión nominal
Características de entrada
Tensión de estado activado 11,5 a 30 voltios CC
Tensión de estado desactivado 0 a +5 voltios CC
Corriente de estado activado 3,2 mA mínimo
Corriente de estado desactivado 1,1 mA máximo
Tiempo de respuesta de encendido 7 ms típico
Tiempo de respuesta de apagado 7 ms típico
Consumo de energía: 5 V 80 mA (todas las entradas activadas) desde el bus de 5 voltios en el panel posterior
Consumo de energía: 24 V 125 mA desde el bus de panel posterior aislado de 24 voltios o
desde la alimentación suministrada por el usuario
