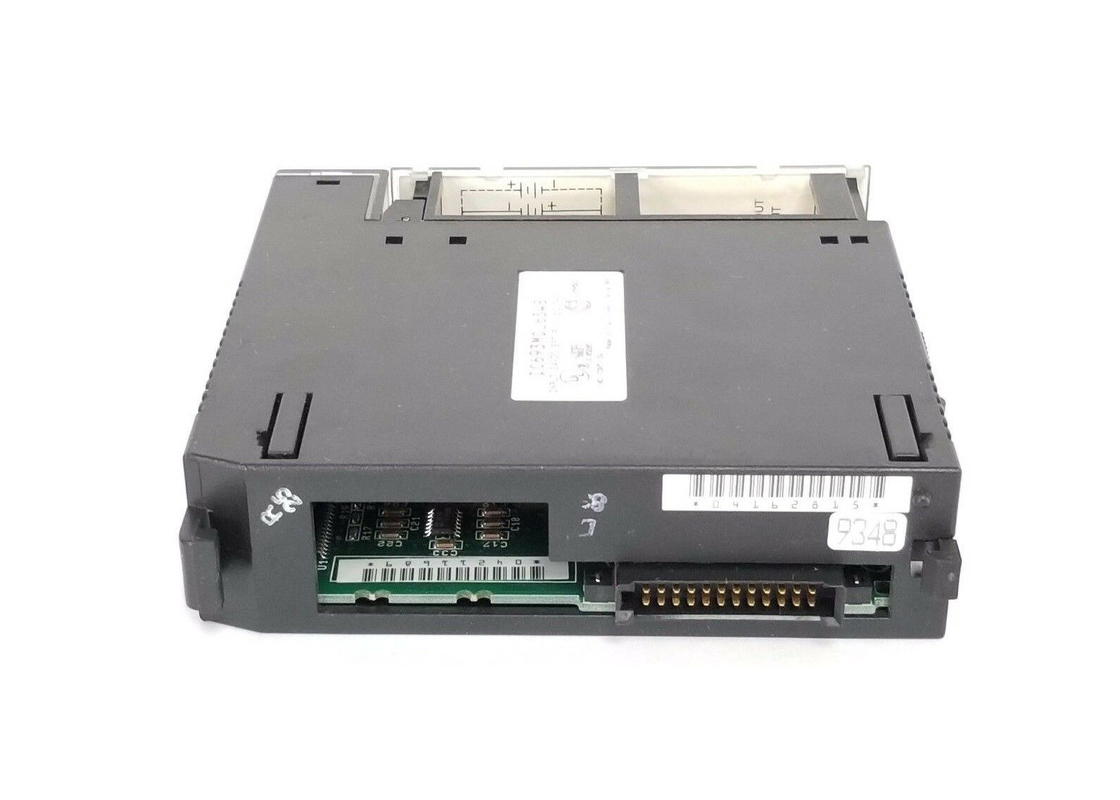

El IC693MDL634 es un módulo de entrada de lógica positiva/negativa de 24 voltios de CC para el controlador lógico programable de la serie 90-30 de GE Fanuc.El módulo IC693MDL634 tiene un grupo con ocho puntos de entrada y un terminal de entrada de potencia común. La configuración de IC693MDL634 permite tanto características lógicas positivas como lógicas negativas. Estas características de entrada son adecuadas para una gran variedad de dispositivos de entrada proporcionados por el usuario,como los interruptores electrónicos de proximidad, botones y interruptores de límite.

Una vez que la corriente pasa a través de un punto de entrada, el resultado es una lógica 1 en la tabla de estado de entrada (%I).o se puede utilizar una salida aislada +24 VDC para suministrar energía a un número limitado de entradas de CCEl rango de voltaje de entrada IC693MDL634 es de 0 a +30 voltios DC, y su corriente de entrada es de 7 mA (típica) a voltaje nominal. Funciona con un voltaje en estado de 11.de 5 a 30 voltios de corriente continua y de 0 a +5 voltios de corriente continua en estado de desconexiónSu corriente mínima en estado activo es de 3,2 mA y tiene una corriente máxima fuera de estado de 1,1 mA.

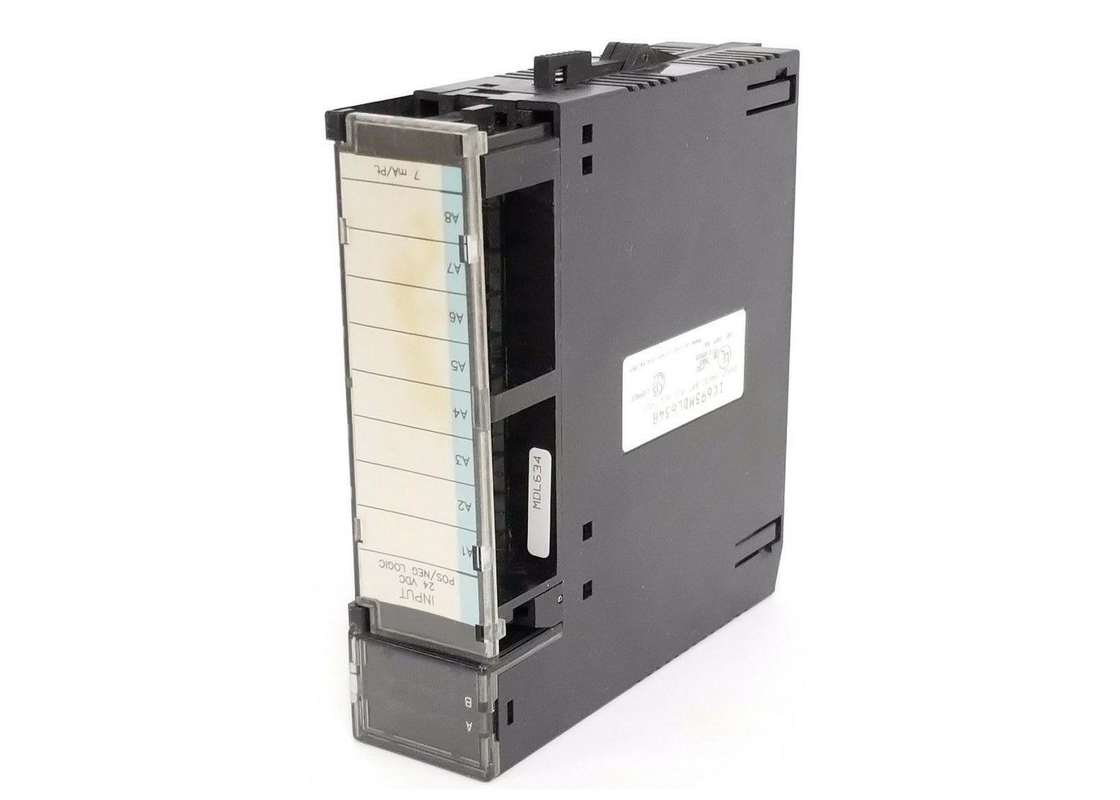

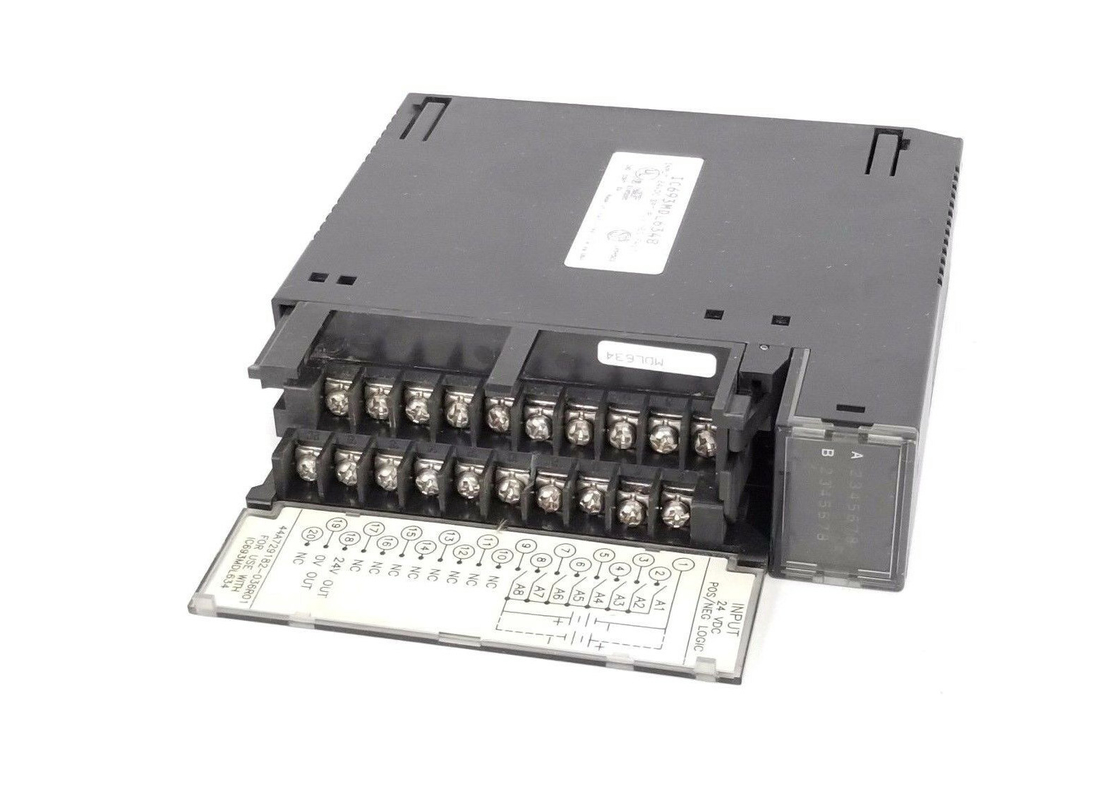

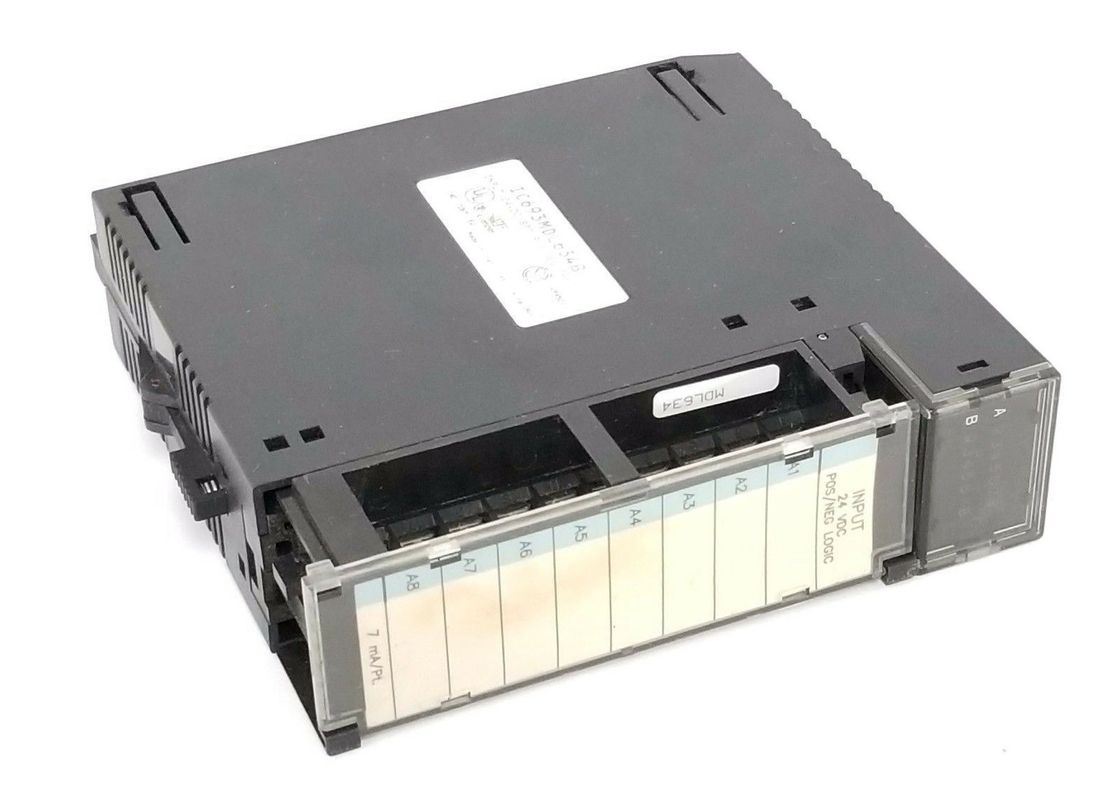

El IC693MDL634 dispone de indicadores de luz LED en la parte superior para una conveniente visualización del estado ON/OFF de cada uno de sus ocho puntos.la fila superior, que está etiquetado como A1 a 8 (puntos 1 a 8) es utilizado por este módulo.Un inserto separa la superficie interior y exterior de la puerta con bisagras IC693MDL634 ̇s y se identifica por un borde izquierdo de color azulLa información sobre el cableado del circuito se encuentra en el interior y la información de identificación se puede registrar en la superficie externa.Este módulo se puede instalar en cualquier ranura de I/O de una placa base de 5 o 10 ranuras en un sistema PLC de la serie 90-30..

Sobre el IC693MDL634

El módulo GE Fanuc IC693MDL634 es un módulo de entrada con una tensión nominal de 24 Voltios CC.Se fabrica como parte de la línea de productos Serie 90-30 de controladores lógicos programables o PLC fabricados por GE Intelligent Platforms / GE Fanuc CompanyEste módulo dispone de un grupo de 8 puntos de entrada, así como de un único terminal de entrada de energía común.La configuración del módulo GE Fanuc IC693MDL634 permite el uso de características lógicas negativas y positivasAlgunas de estas características de entrada se utilizan mejor para una variedad de dispositivos de entrada suministrados por los usuarios, por ejemplo, botones y interruptores de límite.la tabla de estado de entrada da como resultado un nivel lógico de 1La energía utilizada para ejecutar los dispositivos de campo puede ser suministrada por los operadores, pero una potencia de salida aislada de +24 voltios DC puede funcionar como fuente de energía para entradas de CC limitadas.

El módulo de entrada GE Fanuc IC693MDL634 viene con un rango de voltaje de entrada de 0 a 30 Voltios CC y 7 miliamperios de corriente de entrada promedio a la tensión nominal.Este módulo también cuenta con un rango de voltaje en estado de funcionamiento de 11.5 a 30 Volts DC, con un rango de voltaje de 0 a 5 Volts DC fuera de estado. Viene con una corriente en estado de 3,2 miliamperios como mínimo y una corriente fuera de estado de 1,1 miliamperios como máximo.El módulo IC693MDL634 cuenta con indicadores de luz LED que muestran el estado "ON" y "OFF" para cada uno de los 8 puntos de entrada. There is an insert that separates the inside and outside surfaces of the GE Fanuc IC693MDL634 module’s hinged door and it can be identified by the blue-colored left edge that signals when the module has low voltage.

Especificaciones técnicas

Información técnica

Voltagem nominal 24 voltios en corriente continua

Rango de voltaje de entrada de 0 a +30 voltios CC

Entradas por módulo 8 (un grupo con un único común)

Aislamiento de 1500 voltios entre el lado del campo y el lado lógico

Corriente de entrada 7 mA (típica) a tensión nominal

Características de las entradas

Tensión en estado activo de 11,5 a 30 voltios CC

Voltado fuera de estado de 0 a +5 voltios CC

Corriente en estado activo 3,2 mA mínimo

Corriente fuera de estado 1,1 mA máximo

Tiempo de respuesta 7 ms típico

Tiempo de respuesta de apagado 7 ms típico

Consumo de energía: 5V 45 mA (todas las entradas encendidas) desde el bus de 5 voltios en el plano trasero

Consumo de energía: 24V 62 mA del bus de fondo aislado de 24 voltios o de la energía suministrada por el usuario
