GE FANUC IC693MDL632, positivo de DC de 125 voltios/módulo de entrada de la lógica negativa
Datos del producto:
| Lugar de origen: | LOS E.E.U.U. |
| Nombre de la marca: | GE |
| Número de modelo: | IC693MDL632 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Nuevo en caja original |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 |
|
Información detallada |
|||
| Marca: | GE Fanuc | Modelo: | IC693MDL632 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo de producto: | MÓDULO ENTRADO |
| lógica: | Positivo/negativa | Voltaje nominal: | 125 voltios de DC |
| Rango de voltaje de entrada: | 0 a 150 voltios de DC | Entradas: | 8 |
| Aislamiento entre el lado del campo y el lado de la lógica: | 1500 voltios | Garantía: | 1 año |
| Resaltar: | Módulo de entrada de la lógica negativa 24VDC,Módulo de entrada positivo de la lógica 24VDC,módulo de salida de la lógica negativa 2A |
||
Descripción de producto
GE FANUC IC693MDL632, Módulo de entrada de lógica positiva/negativa de 125 voltios CC
Descripción del producto
El GE Fanuc IC693MDL632 es un módulo de entrada de 125 voltios CC de lógica positiva/negativa.Este módulo tiene 8 puntos de entrada separados, divididos equitativamente entre dos grupos aislados. Cada uno de estos dos grupos tiene su propio común individual.Los comunes no están conectados ni unidos entre sí dentro del cuerpo del módulo.
Los operadores pueden usar este módulo con un PLC de la serie 90-30. Esto se hace instalándolo en una ranura de E/S de una placa base de 5 o 10 ranuras.
Para operar los dispositivos de campo, el operador debe suministrarles energía. Primero, el dispositivo de entrada debe estar conectado. Esto se hace entre la entrada del módulo y el bus de alimentación. Existe una amplia gama de dispositivos de entrada que son compatibles con las características de entrada. Esto incluye, entre otros, interruptores de proximidad electrónicos, pulsadores e interruptores de límite.
El módulo IC693MDL632 puede tener características de lógica positiva o negativa.Esto es por diseño. Puede absorber corriente al común del usuario o al bus de alimentación negativo desde el dispositivo de entrada – lógica positiva. Por el contrario, el módulo puede suministrar corriente desde el dispositivo de entrada y enviarla al común del usuario o al bus de alimentación positivo – lógica negativa.

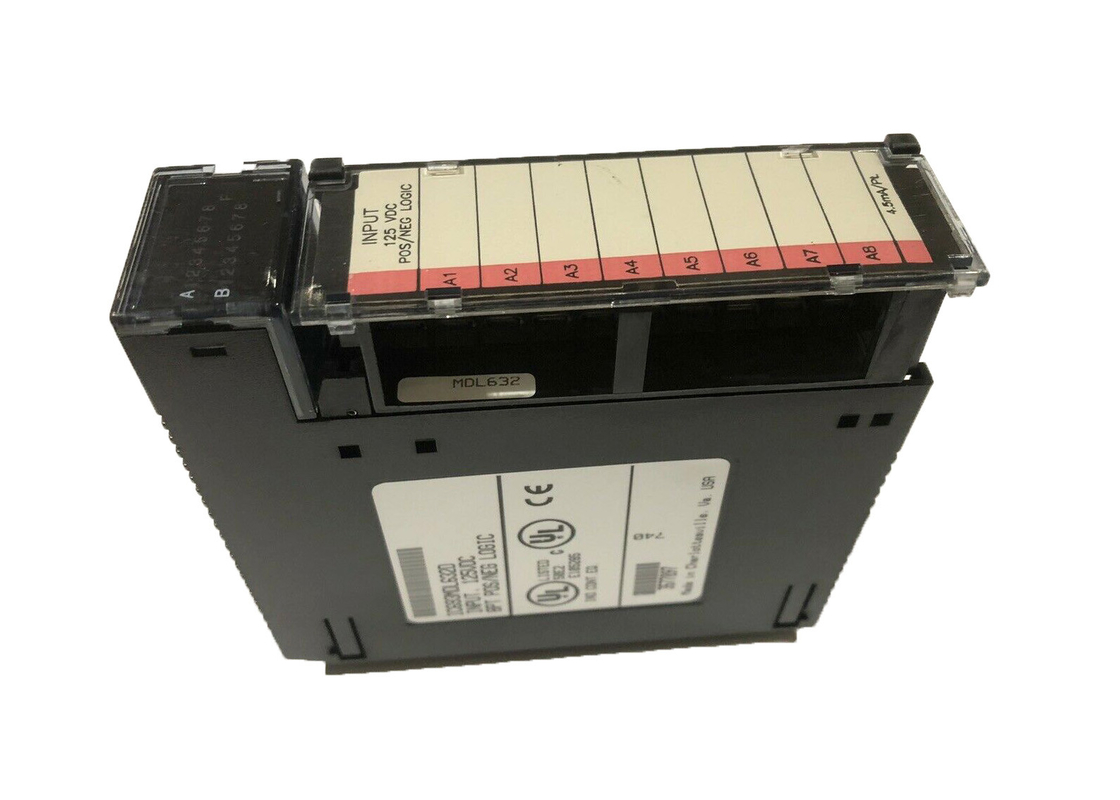

En la parte superior del módulo, los usuarios encontrarán el bloque LED.Hay dos filas horizontales de indicadores. Como este módulo tiene solo 8 puntos, solo usa la fila superior – puntos 1 a 8. Estos muestran el estado de encendido/apagado de cada punto.

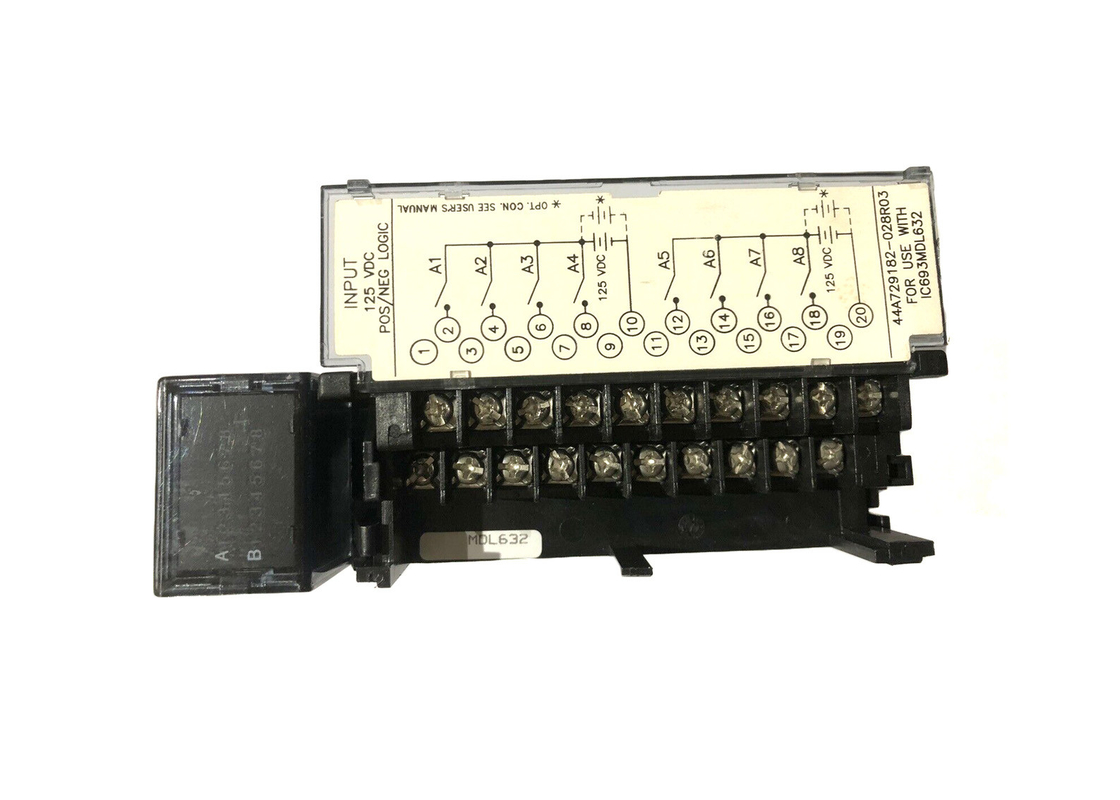

Hay una puerta con bisagras en este módulo y una inserción está entre las superficies interna y externa de la puerta. Cuando la puerta está cerrada, la superficie de la inserción que está frente al interior del módulo tiene información sobre el cableado del circuito. Además, la información de identificación del circuito se puede registrar en la superficie exterior.
En el borde exterior izquierdo de la inserción, los usuarios pueden ver que es rojo. Esto está codificado por colores para que el usuario sepaque es un módulo de alto voltaje.
Especificaciones técnicas
| Tensión nominal: | 125 voltios CC |
| # de entradas: | 8 |
| Frecuencia: | n/a |
| Corriente de entrada: | 4.5 mA |
| Aislamiento: | 1500 voltios entre el lado de campo y el lado lógico |
| Alimentación CC: | Sí |
Información técnica
| Tensión nominal | 125 voltios CC (lógica positiva o negativa) |
| Rango de tensión de entrada | 0 a +150 voltios CC |
| Entradas por módulot | 8 (dos grupos de cuatro entradas) |
| Aislamiento | 1500 voltios entre el lado de campo y el lado lógico |
| 500 voltios entre grupos | |
| Corriente de entrada | 4.5 mA típica |
| Características de entrada | |
| Tensión de estado activado | 90 a 150 voltios CC |
| Tensión de estado desactivado | 0 a 30 voltios CC |
| Corriente de estado activado | 3.1 mA |
| Corriente de estado desactivado | 1.1 mA máximo |
| Tiempo de respuesta de encendido | 7 ms típico |
| Tiempo de respuesta de apagado | 7 ms típico |
| Consumo de energía interno | 40 mA del bus de 5 voltios en el plano posterior |
| 36 mA (típico) del suministro de entrada del usuario (todas las entradas | |
| ENCENDIDO) |
