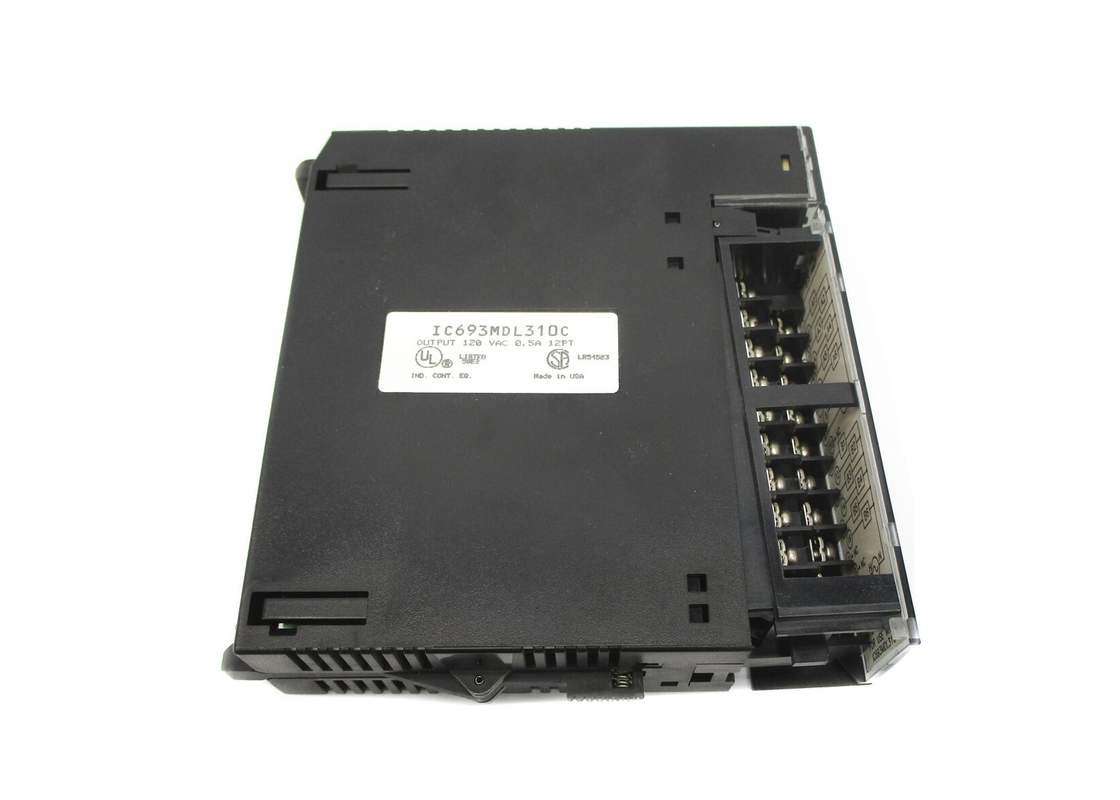

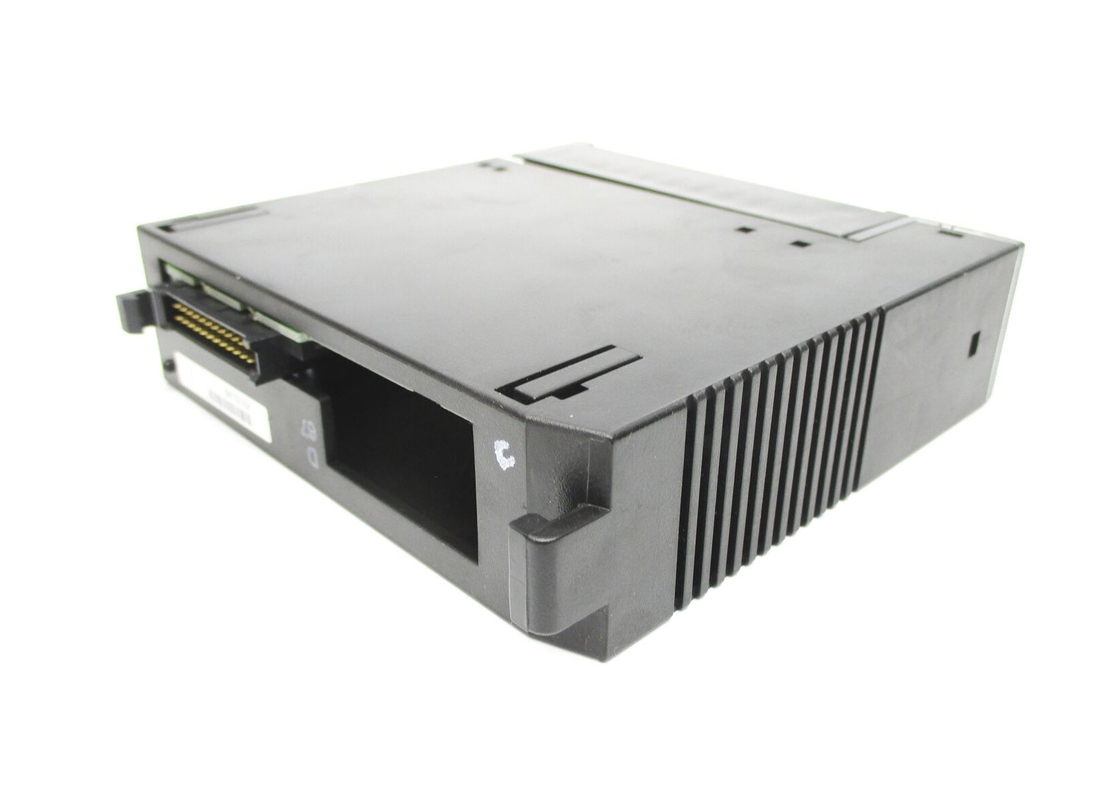

GE FANUC IC693MDL310, módulo de salida de la CA, serie 90-30, 120 voltios de CA

GE FANUC IC693MDL310, módulo de salida de CA, serie 90-30, 120 voltios de CA

Descripción del producto

IC693MDL310 es un módulo de salida de CA de 120 voltios y 0,5 Amp que ofrece 12 puntos de salida en dos clases separadas.Cada clase tiene un común aislado que no está anudado dentro del móduloEsto es importante ya que permite que cada clase se use en diferentes etapas del suministro de CA. Se utiliza un fusible de 3 amperios para proteger cada clase.Un snubber RC se ofrece a cada salida para proteger contra el ruido eléctrico transitorio proveniente de la línea de energía. IC693MDL310 ofrece un alto grado de corriente de entrada que mejora la capacidad de salida para controlar muchas cargas inductivas e incandescentes.La potencia CA para ejecutar operaciones vinculadas a la salida debe ser suministrada por el usuario.

Hay indicadores LED situados en la parte superior del módulo que indican el estado de encendido/apagado de cada punto.El módulo utiliza los primeros 6 LEDs enumerados como B1 a 6 en la fila inferior para el estado de salidaEl IC693MDL310 también se considera una salida de 16 puntos para las salidas 1 a 6 y 9 a 14.El módulo tiene un rango de voltaje de salida de 85 a 132 voltajes ACSu corriente de salida es de 0,5 Amps por punto. La corriente de carga mínima de entrada es de 5 Amps más alta para un solo ciclo. El módulo también tiene una corriente de fuga de salida de 3 mA máximo a 120 voltios AC.La potencia consumida por el módulo es de 210 mA de 5 voltios de bus en el plano de fondoAdemás, tiene un aislamiento de 500 voltios entre cada clase.

Sobre el IC693MDL310

El módulo GE Fanuc IC693MDL310 es un módulo de salida con 12 puntos de salida agrupados en 2 grupos de 6 puntos cada uno.Este módulo está fabricado como parte de la línea de productos GE Fanuc Serie 90-30 PLC con una tensión de funcionamiento de 120 Volts AC y una corriente de 0Cada uno de los dos grupos tiene un común aislado que está fijado en el interior del módulo, lo que permite que cada tipo pueda utilizarse en varias etapas del funcionamiento de la fuente de alimentación.El módulo IC693MDL310 viene con un fusible de 3 Amperios que protege cada grupoCada salida viene con un snubber RC para ofrecer protección contra el ruido eléctrico transitorio de la línea eléctrica.Ofrece una corriente de entrada de alto nivel que aumenta la capacidad de la salida para controlar diferentes cargas incandescentes e inductivas.

Los usuarios del módulo de salida IC693MDL310 deberán suministrar la energía CA para ejecutar las operaciones vinculadas a las salidas.Otras características del módulo IC693MDL310 incluyen indicadores LED que se encuentran en la parte superior del módulo y muestran el estado "ON" y "OFF" de cada punto de salidaUtiliza los primeros 6 LEDs etiquetados B1 a B6 en la fila inferior para el estado de salida. También tiene una inserción en el medio de la superficie interna y externa de la puerta de bisagras.Este módulo tiene un voltaje de salida que oscila entre 85 y 132 voltios AC, con una corriente nominal de 0,5 Amperes por punto. También tiene una corriente de carga de entrada de 5 Amperes por ciclo.También viene con un módulo y tiene una fuga de corriente de salida de 3 miliamperios a un máximo de 120 Volts AC.
