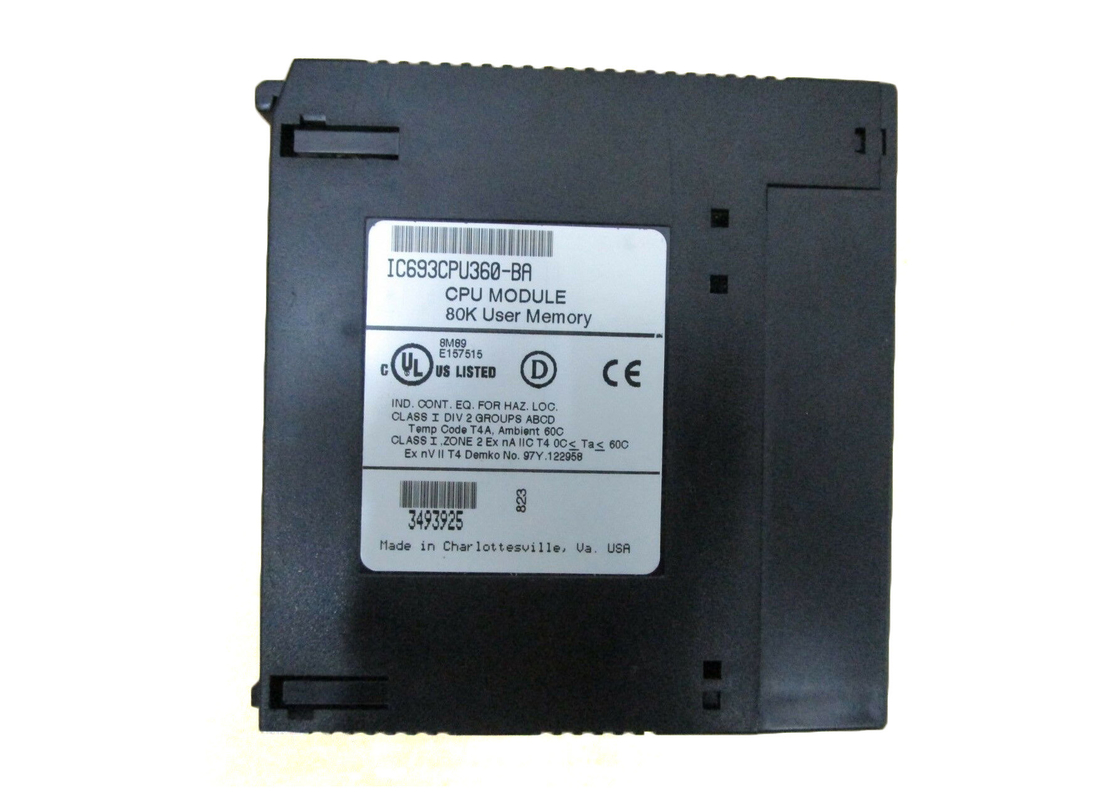

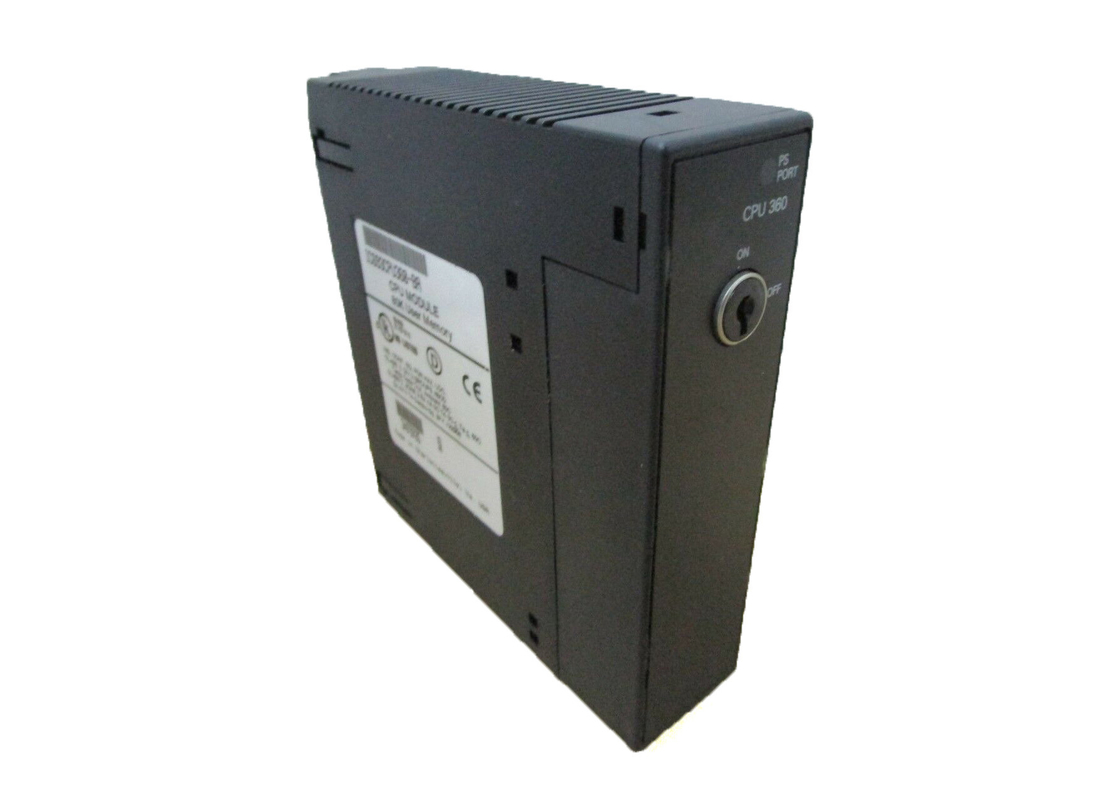

GE FANUC IC693CPU360, solo módulo de la CPU de la ranura, serie 90/30 sistema del PLC
Datos del producto:
| Lugar de origen: | LOS E.E.U.U. |
| Nombre de la marca: | GE |
| Número de modelo: | IC693CPU360 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Nuevo en caja original |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 |
|
Información detallada |
|||
| Marca: | GE Fanuc | Modelo: | IC693CPU360 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo de producto: | UPC |
| Microprocesador: | 80386EX | Puntos de la entrada-salida: | 4096 |
| Grado entrado voltaje: | 5V DC | Consumo actual: | 670 mA |
| Memoria de registro: | 9999 palabras | Temperatura de funcionamiento: | 0-60 grados Celsius |
| Resaltar: | Módulo de entrada de la lógica negativa 24VDC,Módulo de entrada positivo de la lógica 24VDC,módulo de salida de la lógica negativa 2A |
||
Descripción de producto
Descripción del producto
El GE Fanuc IC693CPU360 es un módulo de Unidad Central de Procesamiento (CPU) 360. Tiene 240 Kbytes de memoria de usuario configurable.Este es un módulo de CPU de una sola ranura con 4096 puntos de E/S discretas en 8 racks.
La velocidad de escaneo típica del módulo CPU 360 es de 0,22 mS por 1K de memoria lógica.Aunque el módulo no tiene puertos serie integrados, puede usar el conector en una fuente de alimentación PLC.Este módulo tiene memoria RAM y Flash y, como otros módulos IC693, es compatible con el firmware v.10.60. Esta unidad es compatible con la gama Series 90-30 de GE Fanuc. Cuando se utiliza esta CPU con aplicaciones de nivel de entrada con bajos recuentos de E/S, la CPU está integrada en el backplane. Esto hace que todas las ranuras estén disponibles para el uso de entrada o salida.Ethernet, varios módulos de bus y dispositivos de control son algunos de los dispositivos compatibles que pueden operar con este módulo de CPU.
Los modelos de CPU de gama media son modulares y están disponibles en varios tamaños de memoria. La gama también incluye modelos con diferentes capacidades de rendimiento y mayor funcionalidad, como soporte de módulo de coprocesador programable, anulaciones y un reloj con batería de respaldo. En cuanto a las CPU de alto rendimiento, se basan en el último procesador 386EX.
Esto permite un cálculo rápido y un alto rendimiento. Estos módulos pueden manejar hasta 4096 puntos de E/S y comienzan con 32K de memoria y se pueden programar en varios lenguajes estándar.El IC693CPU360 es una CPU de alto rendimiento.
Especificaciones técnicas
| Velocidad del procesador: | 25 MHz |
| Puntos de E/S: | 2048 |
| Memoria de registro: | 240KBytes |
| Matemáticas de punto flotante: | Sí |
| Sistema de 32 BITS | |
| Procesador: | 80386EX |
Información técnica
CPU360 Número de catálogo IC693CPU360
| Tipo de CPU | Módulo de CPU de una sola ranura |
| Placas base totales por sistema | 8 (placa base de CPU + 7 expansión y/o remoto) |
| Carga requerida de la fuente de alimentación | 670 miliamperios de suministro de +5 VCC |
| Velocidad del procesador | 25 Megahercios |
| Tipo de procesador | 80386EX |
| Temperatura de funcionamiento | 0 a 60 grados C (32 a 140 grados F) ambiente |
| Velocidad de escaneo típica | 0,22 milisegundos por 1K de lógica (contactos booleanos) |
| Memoria del programa de usuario (máximo) | A partir del firmware Release 9.0, 240K Bytes. Nota: El tamaño real de la memoria del programa de usuario disponible depende de las cantidades configuradas para los tipos de memoria de palabra configurables %R, %AI y %AQ (ver más abajo). Para el firmware anterior a Release 9.0, el tamaño fijo es de 80K bytes. |
| Puntos de entrada discretos - %I | 2.048 |
| Puntos de salida discretos - %Q | 2.048 |
| Memoria global discreta - %G | 1.280 bits |
| Bobinas internas - %M | 4.096 bits |
| Bobinas de salida (temporales) - %T | 256 bits |
| Referencias de estado del sistema - %S | 128 bits (%S, %SA, %SB, %SC - 32 bits cada uno) |
| Memoria de registro - %R | A partir del firmware Release 9.0, configurable en incrementos de 128 palabras de 128 a 16.384 palabras con Logicmaster y de 128 a 32.640 palabras con Control versión 2.2. Para el firmware anterior a Release 9.0, el tamaño fijo es de 9.999 palabras. |
| Entradas analógicas - %AI | A partir del firmware Release 9.0, configurable en incrementos de 128 palabras de 128 a 16.384 palabras con Logicmaster y de 128 a 32.640 palabras con Control versión 2.2. Para el firmware anterior a Release 9.0, el tamaño fijo es de 9.999 palabras. |
| Salidas analógicas - %AQ | A partir del firmware Release 9.0, configurable en incrementos de 128 palabras de 128 a 16.384 palabras con Logicmaster y de 128 a 32.640 palabras con Control versión 2.2. Para el firmware anterior a Release 9.0, el tamaño fijo es de 9.999 palabras. |
| Registros del sistema (solo para visualización de la tabla de referencia; no se puede hacer referencia en el programa lógico) | 28 palabras (%SR) |
| Temporizadores/Contadores | >2.000 |
| Registros de desplazamiento | Sí |
| Puertos serie integrados | 1 (utiliza el conector en la fuente de alimentación PLC). Admite los protocolos esclavo SNP y esclavo SNP-X. Requiere un módulo CMM para el soporte del protocolo maestro SNP/SNP-X, CCM o esclavo RTU; módulo PCM para el soporte maestro RTU. |
| Comunicaciones | LAN- Admite multidrop. También admite módulos de opción Ethernet, FIP, Profibus, GBC, GCM y GCM+. |
| Anulación | Sí |
| Reloj con batería de respaldo | Sí |
| Interrupciones | Sí |
| Tipo de almacenamiento de memoria | RAM y Flash |
| Compatibilidad PCM/CCM | Sí |
| Soporte de matemáticas de punto flotante | Sí, basado en firmware en el firmware Release 9.0 y posterior. |
