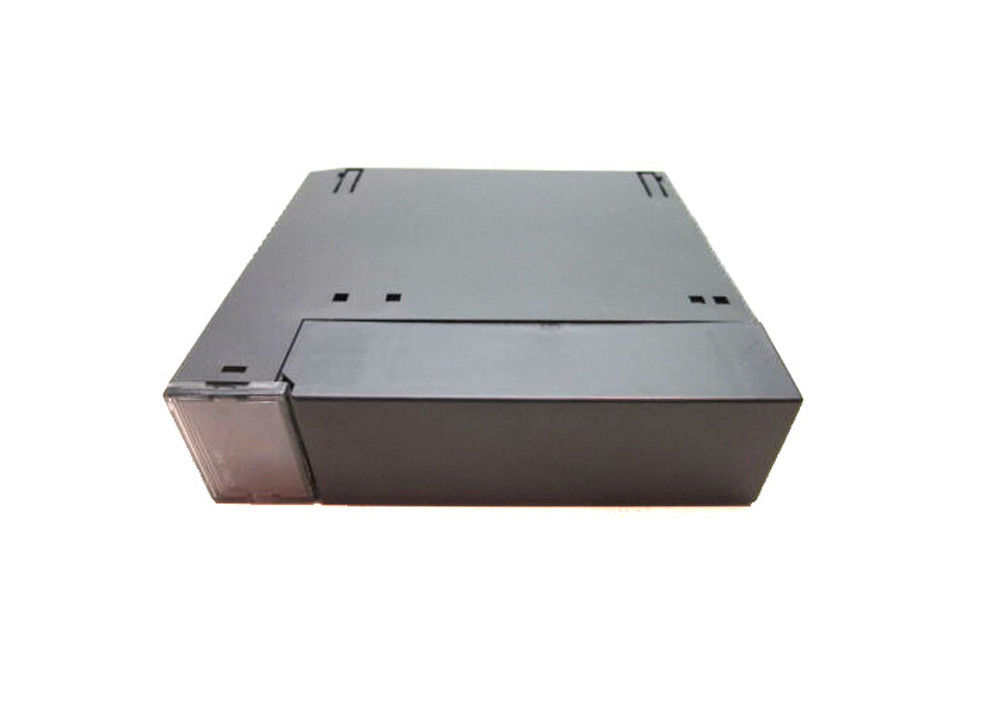

Módulo de CPU serie IC693CPU341 GE FANUC 90-30 con 20 megahercios

Módulo de CPU serie IC693CPU341 GE FANUC 90-30 con 20 megahercios

Descripción del Producto

General:El módulo IC693CPU341, miembro de la serie GE Fanuc 90-30, es un módulo de CPU de una sola ranura equipado con 5 placas base. Contiene 4 placas base remotas y/o de expansión además de la placa base de 1 CPU. Está equipado con un procesador 80C188XL.

Fuerza:Funciona a 20 MHz y requiere una carga de 490 miliamperios de la fuente de alimentación nominal de +5 VCC. El módulo funciona en un rango de temperatura ambiente de 0 a 60 grados Celsius (o de 32 a 140 grados Fahrenheit).

Memoria:La velocidad típica de esta CPU es de 0,3 milisegundos por 1K de lógica (también conocida como contactos booleanos). Con una memoria máxima de programa de usuario de 80 Kbytes, el IC693CPU341 tiene una memoria de registro (%R) de 9999 palabras; memoria global discreta (%G) de 1280 bits, bobinas internas (%M) de 1024 bits, bobinas de salida (temporales) (%T) de 256 bits y referencias de estado del sistema (%S) de 128 bits (con %S, %SA, %SB, %SC con 32 bits cada uno).

E/S:Las entradas analógicas (%AI) y las salidas (%AQ) son 1024 y 256 palabras respectivamente. La entrada discreta (%I) y la salida (%Q) son 512 cada una. Tiene registros del sistema de 16 palabras (%SR) que se utilizan solo para ver la tabla de referencia y no se puede hacer referencia a ellos en el programa lógico del usuario.

Específico:Esta CPU tiene un singular puerto serie incorporado, el cual requiere un conector a la fuente de alimentación del PLC utilizado en el sistema. El puerto admite protocolos esclavos SNP/SNP-X. El IC693CPU341 tiene compatibilidad PCM/CCM, aunque requiere un módulo CMM para admitir soporte maestro SNP/SNP-x, CCM o esclavo RTU. También requiere un módulo PCM para admitir RTU master.

LAN:IC693CPU341 tiene instalada una red de área local (LAN). Esta característica permite que el CUP admita una variedad de módulos de opción, como módulos de opción FIP, Profibut, multipunto, Ethernet, GBC, GMC y GCM+. Sus primeras versiones tienen RAM y EPROM o EEPROM opcional para almacenamiento de memoria. Las nuevas versiones, a partir de la versión de hardware IC693CPU341-J y la versión de firmware 4.61, solo admiten RAM y Flash opcional para necesidades de memoria adicional.

Especificaciones técnicas

Información técnica
