GE Fanuc Ic693cpu313, integró CPU, software programado, 5-Slotted

GE Fanuc Ic693cpu313, integró CPU, software programado, 5-Slotted

Descripción de producto

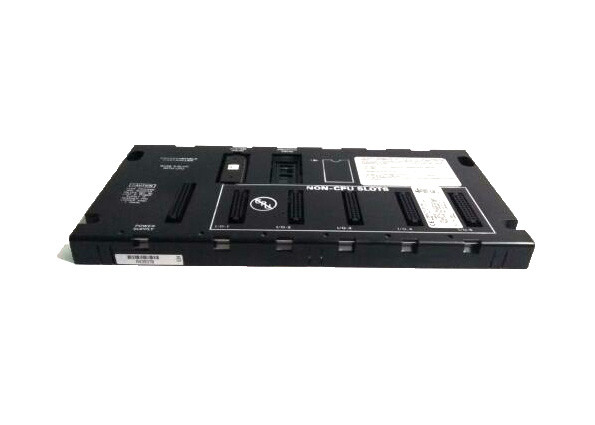

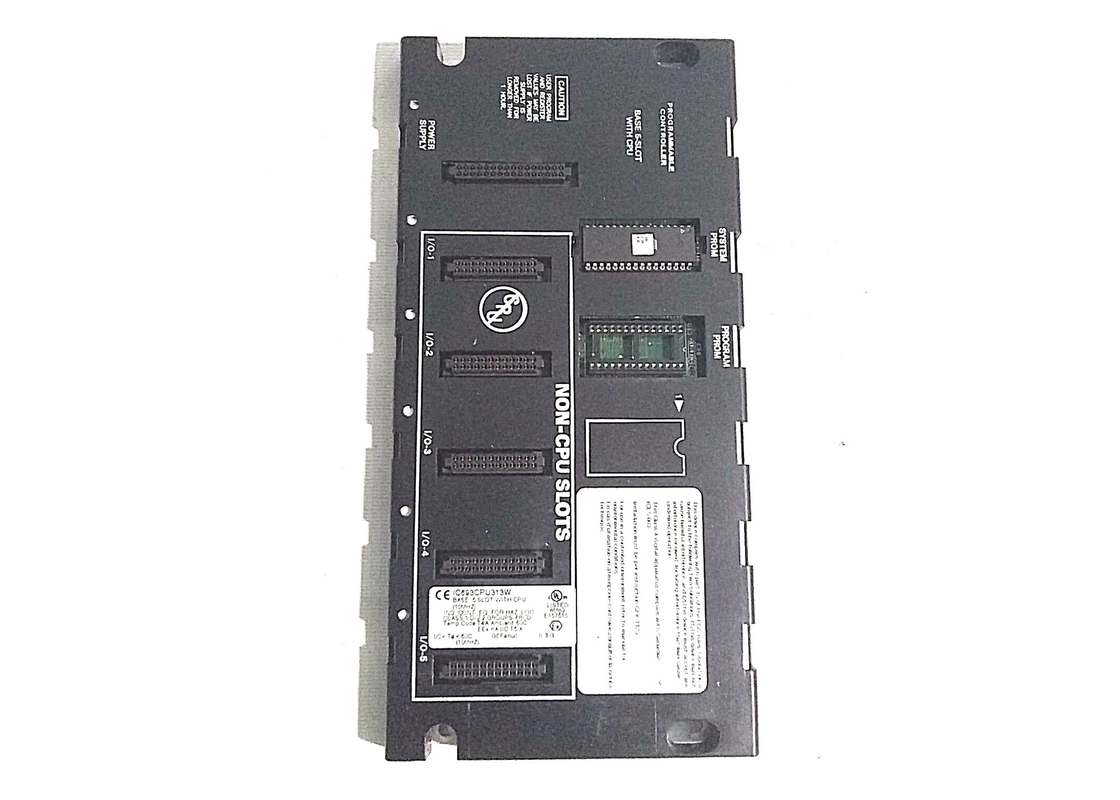

GE Fanuc IC693CPU313 es una CPU integrada con una placa de base ranurada 5 que contenga la sola placa de base por sistema. Este módulo alcanza una velocidad de proceso de 10 megaciclos con el procesador 80188. El poder requirió para realizar su función es 5 VDC y la corriente dibujada por este módulo es 430 mA. Esta operación de este módulo sucede en una gama de temperaturas de 0°C a 60 °C.

El IC693CPU313 se proporciona una memoria máxima del usuario de 12 KB para programar que se asigna en diversos tipos de la memoria. La memoria del usuario asociada a la entrada análoga (%AI) y a la salida analógica (%AO) es 64 palabras y 32 palabras respectivamente. Este módulo requiere 128 pedazos de memoria para la referencia de la situación de sistema en la cual los tipos de cada sub-memoria requieren 32 pedazos. La memoria también se asigna para los registros del sistema (%SR) de 16 palabras. La memoria de registro también tiene espacio máximo para almacenar hasta 1024 palabras de datos. La memoria asociada a las bobinas internas (%M) y bobinas temporales de la salida (%T) es 1024 pedazos y 264 pedazos respectivamente. El de memoria principal en el IC63CPU313 es la memoria global discreta (%G) que es 1280 pedazos.

La comunicación con otros módulos se hace vía el LAN que apoya el multidrop. El IC693CPU313 también apoya los módulos opcionales como GCM, GCM+, Ethernet, Profibus, el PAA, GBC, el etc. El almacenamiento de la memoria usado en este módulo es RAM o EPROM. Este módulo puede alcanzar un índice de exploración de 0,6 milliseconds/1K y se proporciona un solo puerto incorporado que apoye protocolo tal como esclavo de SNP y esclavo de SNP-X.

La CPU IC693CPU313 es una CPU integrada Fanuc de GE de la línea de la serie 90-30. Es una placa madre de la CPU con un módulo de la CPU integrado directamente en él. La CPU integrada IC693CPU313 actúa con una velocidad de procesador de 10 megaciclos y su procesador es un procesador 80188. Es una CPU de turbo. La placa de base del IC693CPU313 integró la CPU tiene solamente 5 ranuras para los módulos (más 1 ranura a la izquierda el lado izquierdo de extrema izquierda que está solamente para recibir fuentes de alimentación.) Sin embargo, puede conectar con otras clases de placas de base tales como placas de base remotas y placas de base de la extensión en un regulador de la lógica de la serie 90-30 o un PLC programable, y estas placas de base proporcionarán las ranuras adicionales para los módulos. El IC693CPU313 integró la CPU no se puede conectar con los dispositivos del PCM y de CCM, pero puede acomodar la mayoría de los módulos de la opción y los módulos de la entrada-salida.

La serie de GE Fanuc que 90-30 IC693CPU313 integraron la CPU tiene solamente 1 puerto de comunicación. Este puerto de comunicación permite que la CPU integrada comunique con otros dispositivos con el protocolo auxiliar de SNP y el protocolo auxiliar de SNP-X. Los tipos de la memoria que el IC693CPU313 integró la CPU pueden apoyar para incluir RAM, y EPROM o EEPROM para los usos especializados. La gama de temperaturas ambiente de funcionamiento para esta placa madre integrada de la CPU es de 0 a 60 grados Celsius o de 32 a 140 grados Fahrenheit. Esta CPU no puede apoyar matemáticas de la coma flotante. La serie que 90-30 IC693CPU313 integraron la CPU dibuja 430 miliamperios de la corriente en 5 voltios de DC de voltaje de la placa madre. Puede comunicar con otros módulos con un LAN que apoye una disposición del multi-descenso.

Especificaciones técnicas

Especificaciones técnicas para IC693CPU313
