Datos del producto:
Pago y Envío Términos:
|
MARCA: | GE Fanuc | Modelo: | IC693CMM311 |
---|---|---|---|
Serie: | Serie 90-30 | Tipo de producto: | Módulo del coprocesador de las comunicaciones |
Poder interno: | 400 mA en 5V DC | Protocolos de comunicación: | GE Fanuc CCM, RTU (Modbus), SNP |
Puerto serie 1: | RS-232 | Puerto serie 2: | RS-232 o RS-485 |
Compatibilidad: | Serie 90-30 CPU modulares | Módulos compatibles de la CPU: | 311, 313, y 323 |
Alta luz: | Regulador programable de la lógica 30VDC,150Hz entró el módulo del simulador,módulo entrado actual análogo 250Ohms |

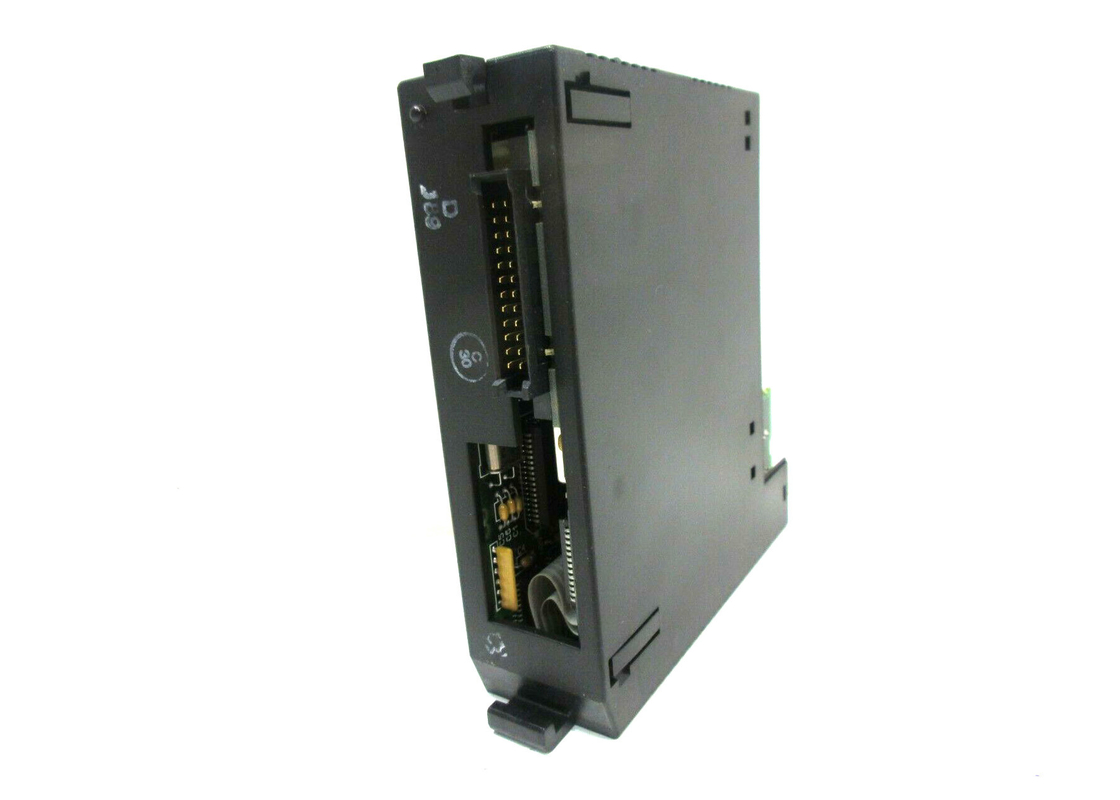

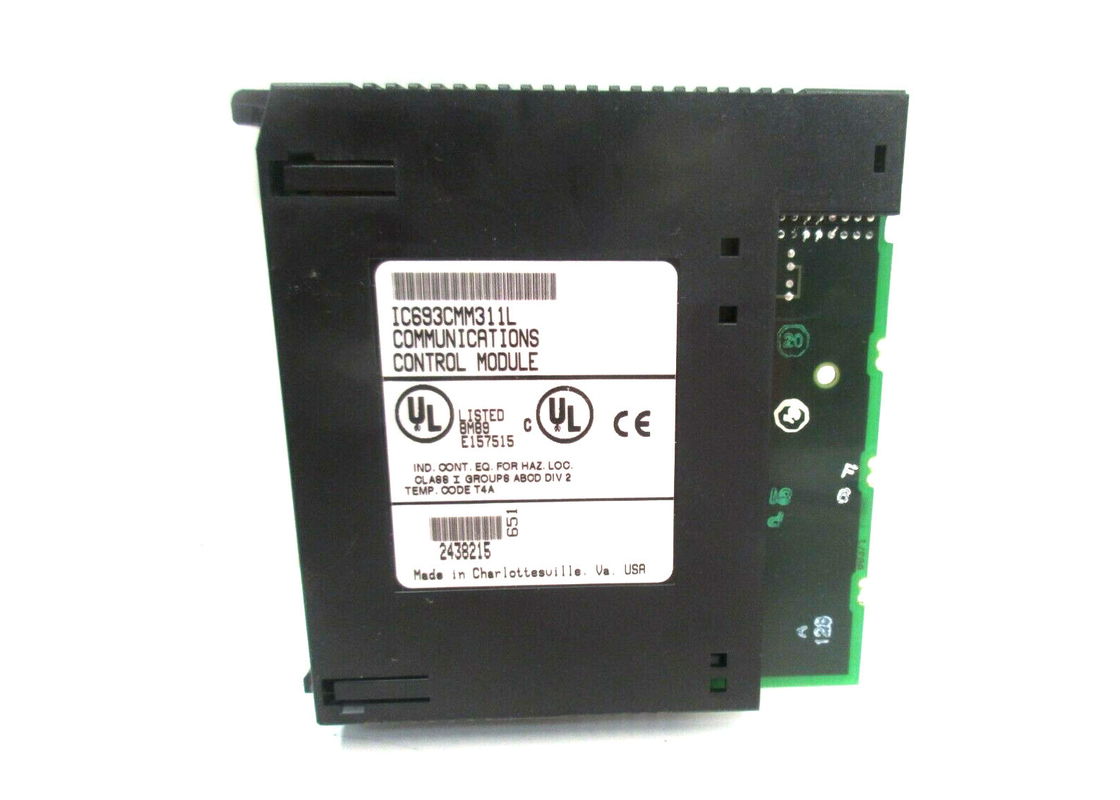

GE Fanuc IC693CMM311 es un módulo del coprocesador de las comunicaciones. Este componente proporciona un coprocesador del alto rendimiento para toda la serie 90-30 CPU modulares. No puede ser utilizado con las CPU integradas. Esto cubre los modelos 311, 313, o 323. Este módulo apoya protocolo de comunicaciones de GE Fanuc CCM, el protocolo de SNP y el protocolo de comunicaciones auxiliar de RTU (Modbus). Es posible configurar el módulo usando el software de la configuración. Alternativamente, los usuarios pueden optar por una disposición del defecto. Tiene dos puertos serie. El puerto 1 apoya los usos RS-232 mientras que el puerto 2 apoya los usos RS-232 o RS-485. Ambos puertos se atan con alambre al solo conector del módulo. Por este motivo, el módulo se ha suministrado un cable de la horqueta (IC693CBL305) para separar los dos puertos para hacer el cableado más fácil.
Es posible utilizar hasta 4 módulos del coprocesador de las comunicaciones en un sistema que tenga una CPU de 331 o arriba. Esto se puede hacer solamente vía la placa de base de la CPU. En versiones antes de 4,0, este módulo presenta un caso especial cuando ambos puertos se configuran como dispositivos auxiliares de SNP. El valor de la identificación – 1 en una petición del datagrama de la cancelación recibió en cualquier dispositivo auxiliar terminará para arriba la cancelación de todos los datagramas establecidos en ambos dispositivos auxiliares dentro del mismo CMM. Esto es diferente a un módulo CMM711, que no tiene ninguna interacción entre los datagramas establecidos en los puertos serie. La versión 4,0 del IC693CMM311, que fue lanzado en julio de 1996, solucionó el problema. Las versiones anteriores del módulo que tienen este problema por favor nos entran en contacto con para las reparaciones.
El módulo del coprocesador de las comunicaciones de GE Fanuc IC693CMM311 funciona como procesador de la extensión que se encargue específicamente con la comunicación externa de la serie 90-30 CPU modulares, particularmente con los 311, 313, o 323 modelos. Algunos de los protocolos de comunicación apoyados por el módulo del coprocesador de las comunicaciones de GE Fanuc IC693CMM311 son los protocolos de GE Fanuc CCM, de SNP, y de RTU Modbus. El puerto serie 2 puede recibir la comunicación RS-232 o RS-485 según las necesidades. A vendió por separado el cable de la horqueta (número de parte IC693CBL305) es necesaria para la conexión del RS-232 o los protocolos RS-485 desde ambos protocolos seriales comparten el mismo puerto de la conexión. El puerto serie 1 se dedica exclusivamente a los usos RS-232. El grado del voltaje de funcionamiento es 5 voltios de DC y se extrae de la placa madre del PLC, y el grado actual es 400 miliamperios.
El módulo del coprocesador de las comunicaciones de GE Fanuc IC693CMM311 es simple configurar usando las herramientas de configuración propietarias del PDA o el software propietario en un de computadora personal con una tarjeta del PCI. El único indicador visible LED presentar en el módulo del coprocesador de las comunicaciones es la “AUTORIZACIÓN” LED del MÓDULO, y los LED de estados de ambos puertos serie. La “AUTORIZACIÓN” LED del MÓDULO para las comunicaciones de GE Fanuc IC693CMM311 que módulo del coprocesador será apagado si el módulo no es en funcionamiento, él estará en cuando el módulo está funcionando correctamente, y guardará el destellar durante los diagnósticos de ciclo inicial. Toda la información necesaria para controlar los procesos mas comunes de la comunicación se carga sobre el dispositivo, así que no se requiere ningún arreglo para requisitos particulares adicional para conseguir el módulo en servicio inmediatamente después de desempaquetarlo.
Tipo del módulo: | Coprocesador de las comunicaciones |
Protocolos de comunicación: | GE Fanuc CCM, RTU (Modbus), SNP |
Poder interno: | 400 mA @ 5 VDC |
Comm. Puertos: | |
Puerto 1: | Ayudas RS-232 |
Puerto 2: | Apoya RS-232 o RS-485 |
