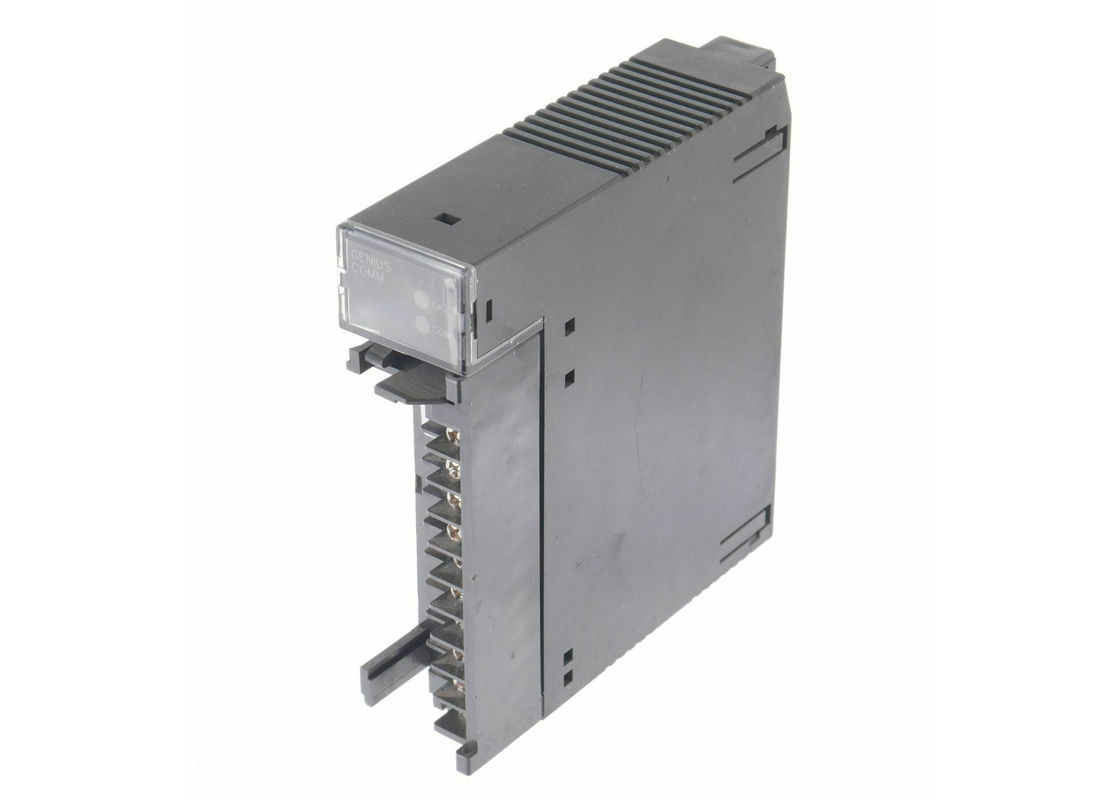

IC693CMM301 Módulo Inteligente GE FANUC para el PLC Series 90-30
Descripción del Producto IC693CMM301
El IC693CMM301 es un Módulo de Comunicaciones Genius (GCM), un módulo inteligente para el PLC Series 90-30 que ofrece conexiones globales en un bus de comunicaciones Genius entre PLCs Series 90-30 y otros PLCs GE Fanuc. Con el uso de controladores de bus Genius, los PLCs Series 90-70, Series Six y Series Five pueden comunicarse fácilmente. Se pueden conectar de 0 a 32 dispositivos en un Bus Genius. El bus Genius se conecta a la placa terminal en la parte frontal del módulo GCM. El módulo de comunicación Genius se puede colocar en una placa base de CPU Series 90-30, una placa base de expansión o una placa base remota. Para garantizar un alto rendimiento del IC693CMM301, el módulo debe configurarse en la placa base de la CPU. El módulo de comunicación Genius se puede utilizar para muchas aplicaciones que pueden incluir: monitoreo de datos por una computadora industrial y comunicaciones de grupo a grupo entre dispositivos en el bus.
El bus de comunicaciones Genius IC693CMM301 utiliza una red inmune al ruido para ofrecer una transmisión de datos rápida de datos de control en tiempo real. Los PLCs Series 90-30 pueden conectarse entre sí a través de un único bus serie Genius I/O con la ayuda de un cable blindado de par trenzado estándar, conectado en cadena entre dispositivos y terminado en ambos extremos. Es importante utilizar el cable adecuado para garantizar un buen rendimiento del sistema. Los módulos de comunicación Genius tienen indicadores LED ubicados en la parte frontal. En operaciones normales, se encienden para mostrar el estado operativo del módulo. OK indica el estado del módulo GBC, donde el LED se enciende cuando se realiza la verificación de energía. COM muestra el estado del bus de comunicaciones Genius. Este indicador permanece encendido constantemente, indicando que el bus está funcionando bien. En caso de fallo del bus, el indicador parpadea y eventualmente se apaga, mostrando que hay errores en el bus y no hay comunicación del PLC. Se pueden utilizar hasta ocho Módulos de Comunicaciones Genius Mejorados en un sistema PLC Series 90-30. La cantidad de circuitos de E/S atendidos por un solo bus Genius depende de las diversas formas de dispositivos de E/S que se utilicen y la cantidad de memoria de almacenamiento en la CPU.
El Módulo de Comunicaciones Genius GE Fanuc IC693CMM301 puede intercambiar un máximo de 32 bytes o 256 bits de datos en total. Es fácil conectar el Módulo de Comunicaciones Genius IC693CMM301 a la placa posterior del PLC que lo aloja. Este módulo no tiene puentes ni interruptores DIP, por lo que debe configurarse con un programador portátil o con el software de programación del sistema adecuado. Hay 2 LED en el Módulo de Comunicaciones Genius IC693CMM301. El LED OK significa que el módulo ha completado y superado su prueba de encendido y que está funcionando correctamente. El LED COM significa que el módulo ha sido inicializado por un PLC GE Series 90-30 y que el módulo está recibiendo comunicaciones del bus. El LED COM permanecerá encendido después de un inicio exitoso y durante la operación, a menos que haya un número significativamente alto de errores, lo que hará que el LED COM parpadee.
Información Técnica
Información de Pedido IC693CMM301,
Tipo de Módulo Módulo PLC Series 90-30, que proporciona datos globales
comunicaciones con hasta otros 7 PLCs.
LEDs OK, COM
Longitud de Datos Globales:
por Módulo de Comunicación Hasta 256 bits, configurable en incrementos de 32 bits.
por PLC Series 90-30 Hasta el máximo disponible de memoria %G
Ambiental:
Temperatura de Operación 0_C a +60_C
(+32 _F a +140_F)
Temperatura de Almacenamiento –25 _C a +70_C
(–13 _F a +158_F)
Humedad 5% a 95% (sin condensación)
Vibración y Choque desplazamiento de 0.2 pulgadas 5Hz a 10Hz
1 G 10Hz a 200Hz
5 G duración de 10Ms
