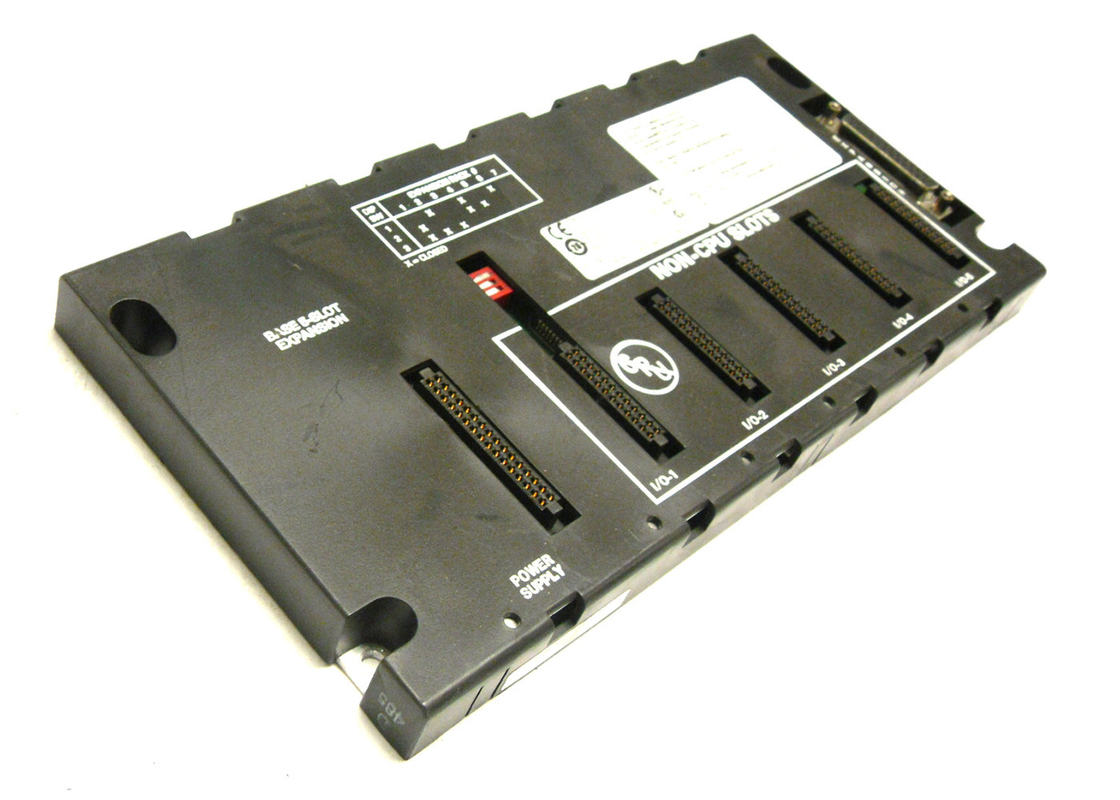

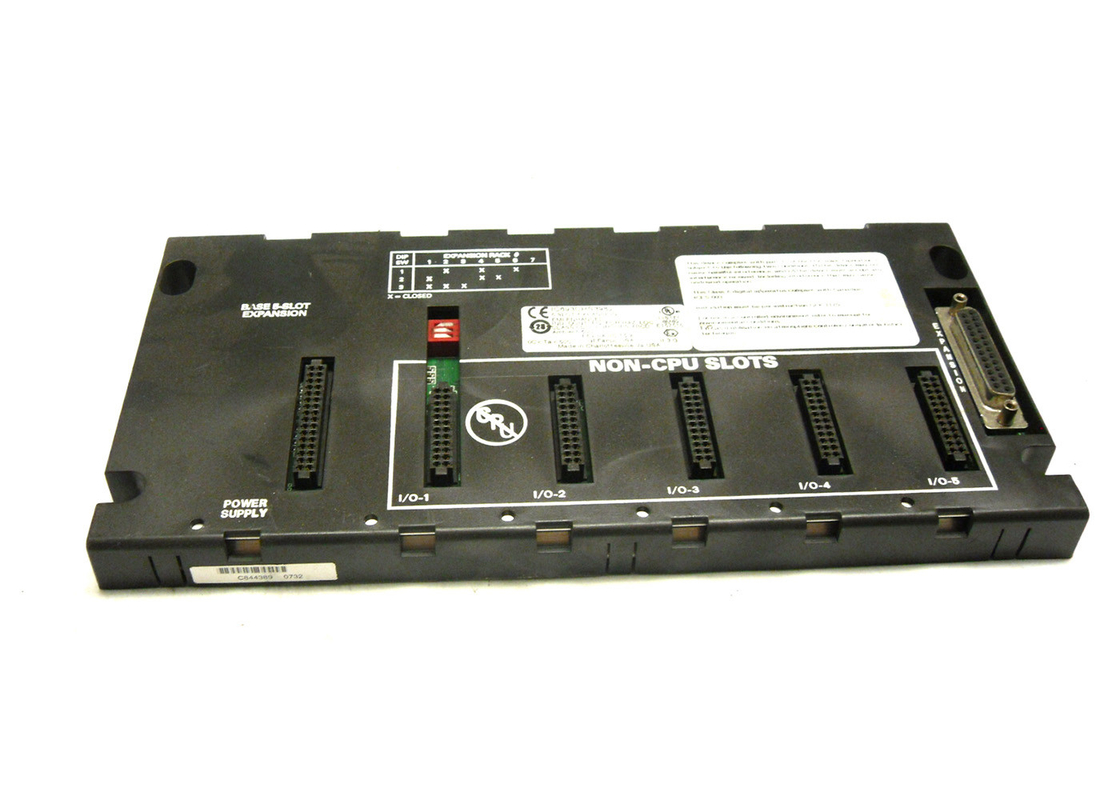

GE FANUC IC693CHS398, placa de base de la extensión de 5 ranuras, módulo de la serie 90-30

Descripción del producto

El GE Fanuc IC693CHS398 es una placa base de expansión de 5 ranuras. Esta unidad está diseñada para su uso con el módulo GE Serie 90-30. Al igual que la versión de 10 ranuras, (IC693CHS392), hay algunas características y pautas a considerar al usar esta placa base.En primer lugar, una base remota no puede ser una unidad independiente.En cambio, debe estar conectado a un sistema que tenga una CPU. Esta CPU puede ser parte de un controlador lógico programable (PLC) o puede estar en una computadora personal.el PC debe tener una tarjeta de interfaz de ordenador personalEn segundo lugar, puede haberno más de un total de 50 pies de cables de interconexión entre la placa base de la CPU y las placas base de expansión.

El tipo de CPU en el sistema determinará el número de placas base remotas que se pueden usar.Para todas las CPU numeradas 350 y superiores, el número máximo de placas base es 7. El plano trasero remoto de este sistema no puede admitir los siguientes módulos opcionales: PCM, CMM, ADC y BEM330.deben estar montados en una placa base de la CPU.Todos los demás módulos opcionales y módulos de E/S pueden montarse en cualquier tipo de placa base.

Las placas base remotas son del mismo tamaño que las placas base de expansión. También utilizan el mismo tipo de fuentes de alimentación y admiten los mismos módulos de E / S y módulos opcionales.En cada placa base remota en el extremo derecho hay un conector de expansión de tipo D de 25 pines femenino, que permite la conexión a otras placas base. Cada placa base remota de 5 ranuras tiene un interruptor DIP de selección de número de bastidor.Es esencial que todos los módulos de expansión estén conectados a un terreno común.

Especificaciones técnicas

Información técnica

Placas de base de expansión

• las condiciones de trabajo Puede haberNo más.más de un total de 50 pies (15 metros) de cable interconectando las placas base de expansión y la CPUla placa base.

• las condiciones de trabajo Una placa base de expansión no puede estar sola, debe estar conectada a un sistema que tenga una CPU.La CPU puede estar en un PLC o en un ordenador personal equipado con una tarjeta de interfaz de ordenador personal (véase el capítulo11) y de la Comisión.

• las condiciones de trabajo El número máximo de placas base de expansión permitidas por sistema depende del tipo de CPU con la que se utilicen. Para las CPU 331, 340 y 341, el máximo es 4.7.

• las condiciones de trabajo Cada placa base de expansión tiene un conector de expansión de bus de entrada/salida de tipo D de 25 pines montado En el su ¿ Qué? el final para conexión En el otras las placas base.

• las condiciones de trabajo DisponibleEn el- Dos.las versiones;5 ranuras(IC693CHS398)y10 ranuras (IC693CHS392)

• las condiciones de trabajo UnPlanta trasera de expansiónNo lo haceapoyoElSiguiendo inteligentesOpciónlos módulos:El PCM, el ADC,El BEM330,yEstos módulos deben- ¿ Qué?montadoEn ela) elProcesadorla placa base.Todos los otras En el caso de las empresas y Opción módulos puede - ¿ Qué? montado En el Cualquier Tipo de producto de las - ¿Qué quieres decir?

• las condiciones de trabajo Todas las placas base de expansión deben estar conectadas a un suelo común (véase el capítulo "Instalación" para más información).los detalles).

• las condiciones de trabajo Las placas base de expansión son del mismo tamaño físico, usan el mismo tipo de fuentes de alimentación, y apoyo El Lo mismo. En el caso de las empresas y Opción módulos como El El control remoto las placas base.

• las condiciones de trabajo Cada uno Expansión base de las placas tiene a) el El estante Número Selección El DIP Cambiar.
