Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | MÓDULO ENTRADO | Modelo NO.: | DI802 |
|---|---|---|---|
| Número del artículo: | 3BSE022360R1 | Especificación de la señal: | A.C. de 120 V, C.C. de 110 V. |
| Número de canales: | 8 canales | Tipo de señal: | Hundimiento actual |
| Tipo: | Entrada analogica | Mecánicos: | S800L |
| Alta luz: | módulo de Ethernet i o,módulo de entrada-salida digital |
||

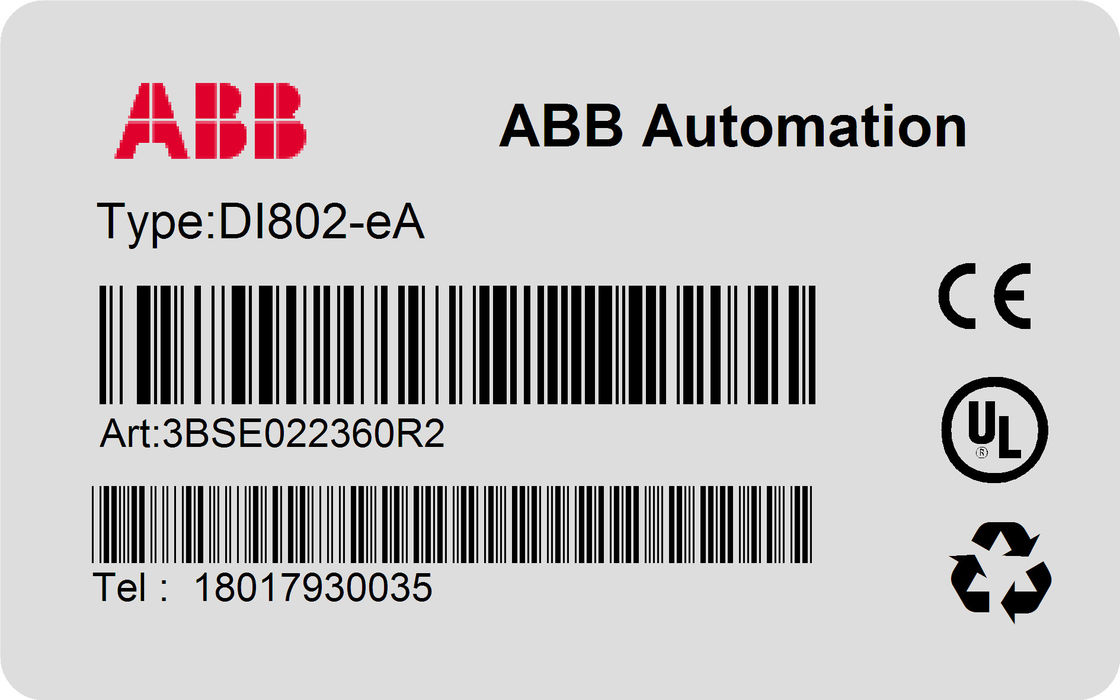

Módulo entrado del módulo DI802-eA 3BSE022364R2 Digitaces de la entrada-salida de ABB DI802 3BSE022360R1 S800L
Descripción de DI802:
El DI802 es 8 módulos del A.C. del canal 120 V/de entrada de d.c.digital para la entrada-salida S800. Este módulo tiene 8 entradas digitales. La gama de voltaje de entrada del A.C. es 77 - 130 voltios y la corriente de entrada es 10 mA en el A.C. de 120 V. La gama de la entrada de C.C. es 75 - 145 V y la corriente de entrada es 2,8 mA en 110 V. Las entradas se aíslan individualmente. Cada canal de entrada consiste en componentes limitadores actuales de los componentes, de la protección del EMC, la indicación LED del estado de entrada y la barrera óptica del aislamiento.
Información general
| Tipo | Entrada de Digitaces |
| Especificación de la señal | A.C. de 120 V, C.C. de 110 V. |
| Número del artículo | 3BSE022360R1 |
| Número de canales | 8 |
| Tipo de la señal | Hundimiento actual |
| CIERVO | No |
| SOE | No |
| Redundancia | No |
| Alta integridad | No |
| Seguridad intrínseca | No |
| Mecánicos | S800L |
Módulos de la entrada-salida
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Datos detallados
| Gama de voltaje entrado, “0" | 0..30 A.C. de V, 0..20 C.C. de V. |
| Gama de voltaje entrado, “1" | 77..130 A.C. de V, C.C. de 75..145 V. |
| Impedancia de entrada | kΩ 12 (A.C.) kΩ 39 (C.C.) |
| Aislamiento | Canales individualmente aislados |
| Tiempos del filtro (digital, a elección) | 2, 4, 8, ms 16 |
| Gama entrada del frequencey | 47..63 herzios |
| Retraso con./desc. del filtro análogo | 5 / ms 18 |
| Longitud de cable máxima del campo | 200 metros (219 yardas) 100 pF/m para el A.C., 600 metros (656 yardas) para la C.C. |
| Voltaje de aislamiento clasificado | 250 V |
| Voltaje dieléctrico de la prueba | 2000 A.C. de V. |
| Disipación de poder | Tipo. 2,8 W |
| Consumo actual +5 V Modulebus | 50 mA |
| Consumo actual +24 V Modulebus | 0 |
| Externo del consumo actual +24 V | 0 |
Diagnósticos
| Frente LED | S (tatus) (funcionamiento o falta), canal 1-16 (“0" o “1") |
| Supervisión | Supervisión de proceso del voltaje en el canal 8 |
| Indicación de situación de la supervisión | Error del módulo, advertencia del módulo, error de canal |
Características y ventajas
Ambiente y certificación
| Marca del CE | Sí |
| Seguridad eléctrica | IEC 61131-2, UL 508 |
| Ubicación peligrosa | - |
| Certificación marina | ABS, BV, DNV-GL, LR, RS, CCS |
| Grado de la protección | IP20 según IEC60529 |
| Atmósfera corrosiva ISA-S71.04 | G3 |
| Condiciones de funcionamiento climáticas | 0 al °C +55 (almacenamiento -40 a +70 °C), RH=5 hasta el 95% ninguna condensación, IEC/EN 61131-2 |
| Grado de contaminación | Grado 2, IEC 60664-1 |
| Condiciones de funcionamiento mecánicas | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 y EN 61000-6-2 |
| Categorías de sobretensión | IEC/EN 60664-1, EN 50178 |
| Clase del equipo | Clase I según IEC 61140; (tierra protegida) |
| Temperatura ambiente máxima | °C 55 (°F) 131, para el °C vertical del montaje 40 (°F) 104 |
| Conformidad de RoHS | 50581:2012 del EN |
| Conformidad de WEEE | DIRECTIVE/2012/19/EU |
Dimensiones
| Altura | 110 milímetros (4.33") |
| Anchura | 86,1 milímetros (3.4") |
| Profundidad | 58,5 milímetros (2.3") |
| Peso | 0,24 kilogramos (0,53 libras.) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
