Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Módulo entrado | Modelo NO.: | AI820 |
|---|---|---|---|
| Número del artículo: | 3BSE008544R1 | Especificación de la señal: | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10 V |
| Número de canales: | 4 | Tipo de señal: | Diferencial bipolar |
| Tipo: | Entrada analogica | Mecánica: | S800 |
| Alta luz: | módulo de entrada-salida digital,módulos del plc i o |
||

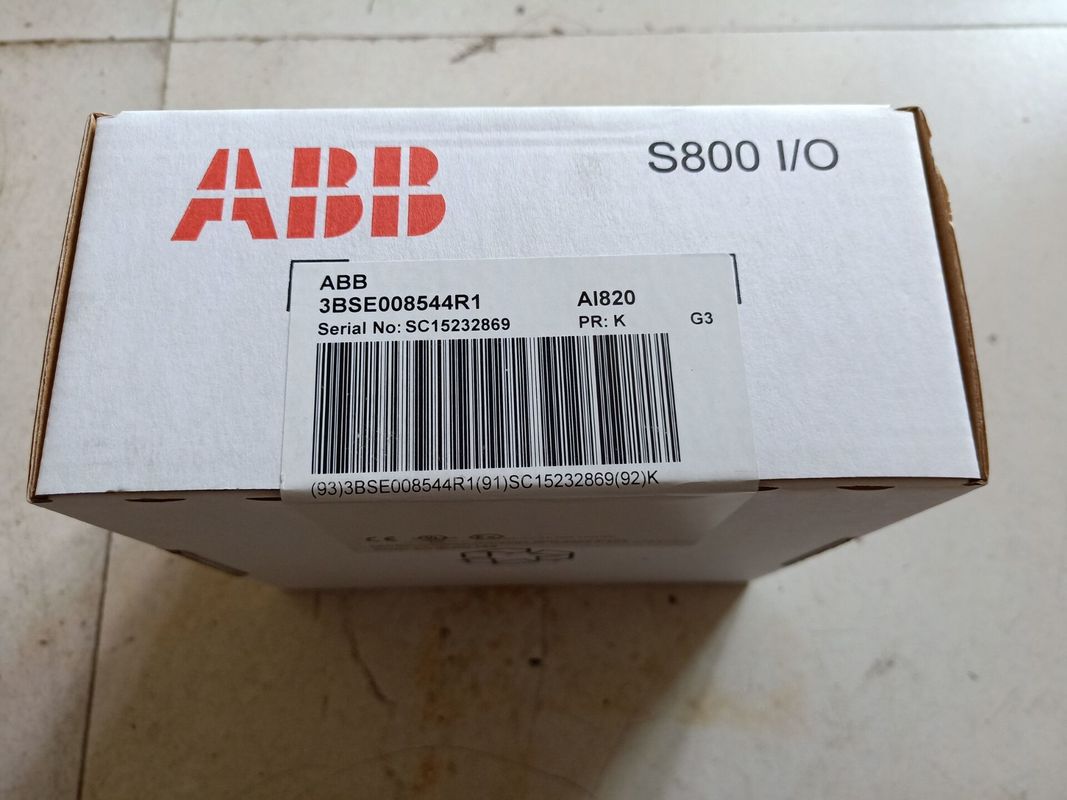

Módulo entrado análogo de los canales AI820 3BSE008544R1 del módulo 4 de la entrada-salida de ABB S800 Digitaces
Módulos de la entrada-salida
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Información general
| Tipo | Entrada análoga |
| Especificación de la señal | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10 V |
| Número del artículo | 3BSE008544R1 |
| Número de canales | 4 |
| Tipo de la señal | Diferencial bipolar |
| CIERVO | No |
| SOE | No |
| Redundancia | No |
| Alta integridad | No |
| Seguridad intrínseca | No |
| Mecánicos | S800 |
Datos detallados:
| Resolución | signo más mordido 14 |
| Impedancia de entrada | ± el 25% (modo del voltaje, modo común) de 200 kΩ ± el 25% (modo del voltaje, modo normal) de 800 kΩ 250 Ω (entrada actual) |
| Aislamiento | Groupwise aisló de la tierra (RIV=50 V) |
| Debajo/sobre gama | ± el 15% |
| Error | Máximo 0,1% |
| Deriva de la temperatura | Voltaje: Corriente del máximo 70 ppm/°C: Máximo 50 ppm/°C |
| Filtro entrado (tiempo de subida 0-90%) | ms 40 |
| Limitación actual | El poder del transmisor puede ser corriente limitada por el MTU |
| Longitud de cable máxima del campo | 600 metros (656 yardas) |
| Voltaje dieléctrico de la prueba | A.C. de 500 V. |
| Disipación de poder | 1,7 W |
| Consumo actual +5 V Modulebus | 80 mA |
| Consumo actual +24 V Modulebus | 0 |
| Externo del consumo actual +24 V | 70 mA |
Descripción de AI820:
El módulo entrado análogo AI820 tiene 4 diferencial, entradas actuales/del voltaje bipolares. Cada canal puede ser un voltaje o entrada actual. Las entradas actuales pueden soportar una conexión máxima accidental de la C.C. del modo normal 30 V. Para proteger el circuito de entrada actual contra niveles de introducción de datos peligrosos, es decir, accidentalmente conectando 24 fuentes de V, el grado del resistor de los resistores actuales del sentido 250W es cerca de 5 vatios. Esto se piensa para proteger solamente temporalmente un canal a la vez.
El módulo distribuye la fuente externa del transmisor a cada canal. Esto añade una conexión simple (con MTUs extendido) para distribuir la fuente a los 2 transmisores externos del alambre. No hay corriente que limita en los terminales del poder del transmisor.
Los 4 canales se aíslan del ModuleBus en un grupo. El poder a las etapas de la entrada se convierte de los 24 V en el ModuleBus.
Diagnósticos
| Frente LED | F (ault), R (la O.N.U), W (el arning) |
| Supervisión | Fuente de alimentación interna |
| Indicación de situación de la supervisión | Error del módulo, advertencia del módulo, error de canal |
Características y ventajas
Compability
| Uso con el MTU | TU810, TU812, TU814, TU830, TU833 |
| Código que cierra | BB |
Dimensiones
| Altura | 119 milímetros (4.7") |
| Anchura | 45 milímetros (1.77") |
| Profundidad | 102 milímetros (4.01"), 111 milímetros (4.37") incluyendo el conector |
| Peso | 0,2 kilogramos (0,44 libras.) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
