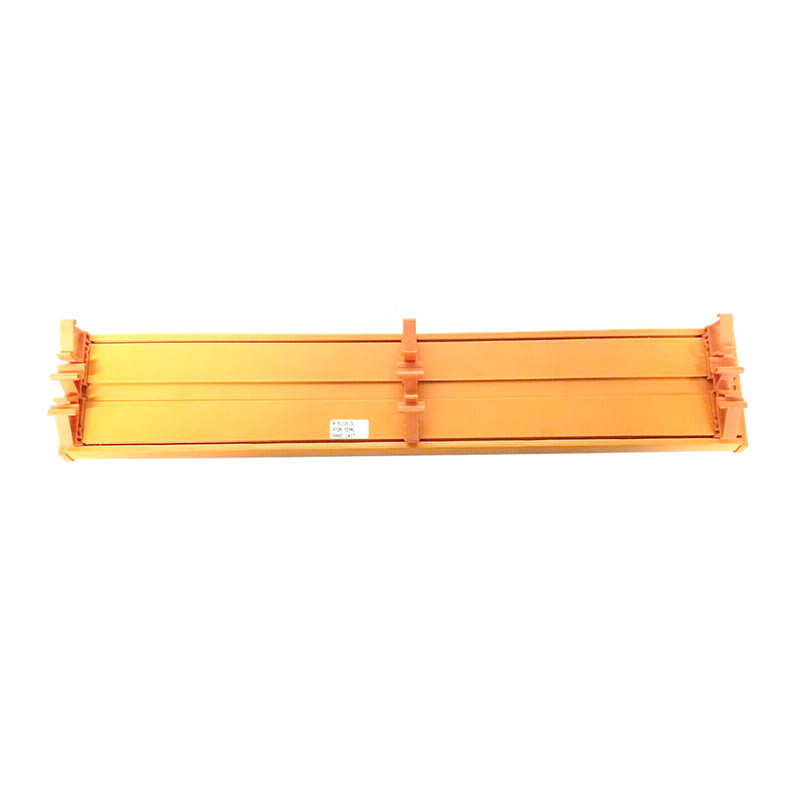

PLC 5 Allen Bradley 1771-HT del módulo del panel de la terminación del conector del tornillo

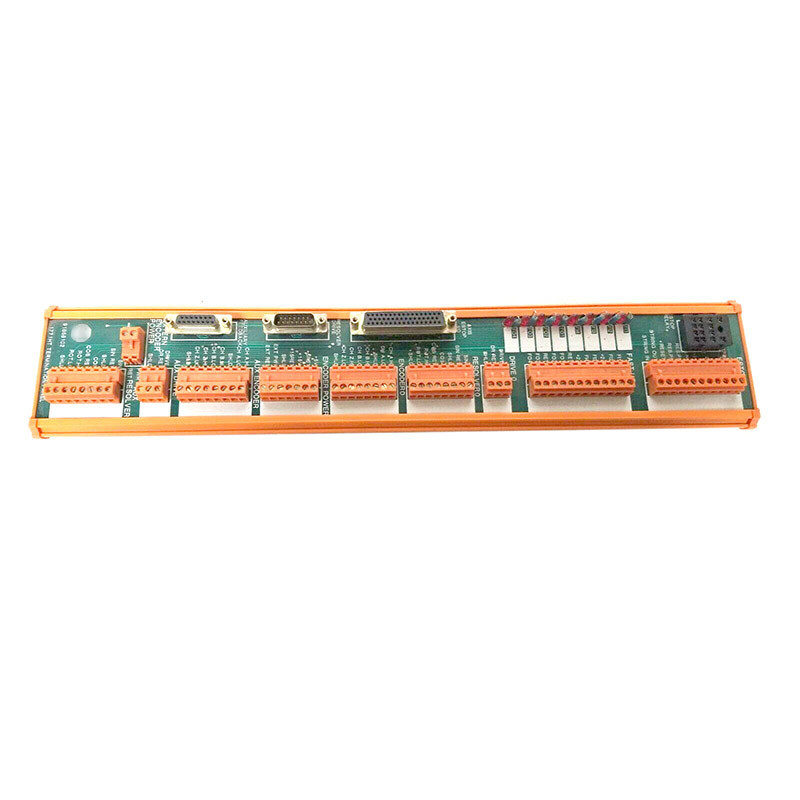

El módulo del panel de la terminación 1771-HT ha sido fabricado por AB/Rockwell Automation como parte de la línea de productos del PLC 5. El módulo del panel de la terminación de AB 1771-HT es un módulo simple del regulador que se diseña y se piensa especialmente para el uso con los reguladores del movimiento de la serie 12X de AB IMC. El un panel de la terminación se utiliza para cada módulo servo del regulador (SCM) al atar con alambre la secuencia de la E-parada, los dispositivos de reacción, las impulsiones, y las entradas y las salidas rápidas, así como la E-parada, reajustaron el botón. El este panel de la terminación es una opción que ofrece una manera conveniente de conectar y de localizar averías el sistema IMC 120. Algunas de las características principales del módulo 1771-HT incluyen los conectores de D-SHELL para los cables de los módulos servos de la excitación del regulador así como del software de resolución de nombres. También ofrece los conectores de rosca enchufables para atar con alambre a los dispositivos del usuario.

El panel de la terminación de AB 1771-HT viene con la entrada-salida rápida LED que indiquen la situación de las 4 entradas rápidas etiquetadas de FI1 a FI4 y de las salidas rápidas FO1 a FO4. Ofrece una retransmisión a bordo socketed para las funciones de la E-parada que proporcionan contactos de retransmisión para permitir las impulsiones y los usuarios a la cadena de margaritas conectan hasta 3 reguladores servos sobre una secuencia de la E-parada. Además, hay conectores enchufables separados proporcionados para que los codificadores así como los softwares de resolución de nombres permitan a los usuarios utilizar el panel de la terminación en sistemas del software de resolución de nombres o del codificador. Cuando usando la opción del módulo de la terminación 1771-HT, todas las conexiones del usuario a excepción del puerto de comunicación RS-232 y el poder del lado del usuario se encamina vía el panel de la terminación. Todas las conexiones se señalan en el tablero.
