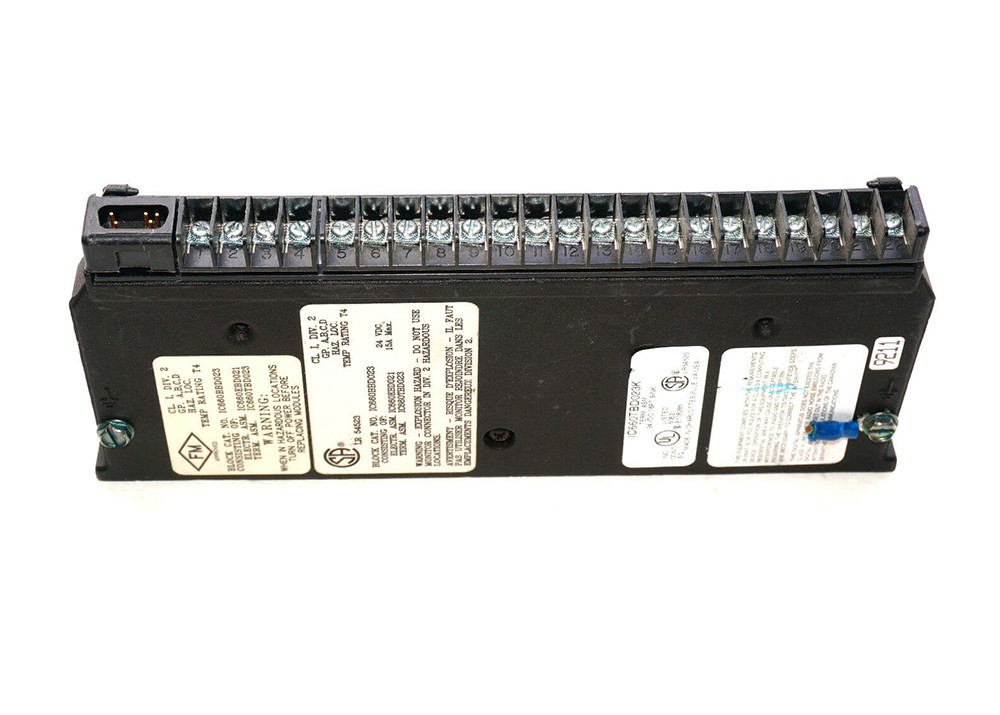

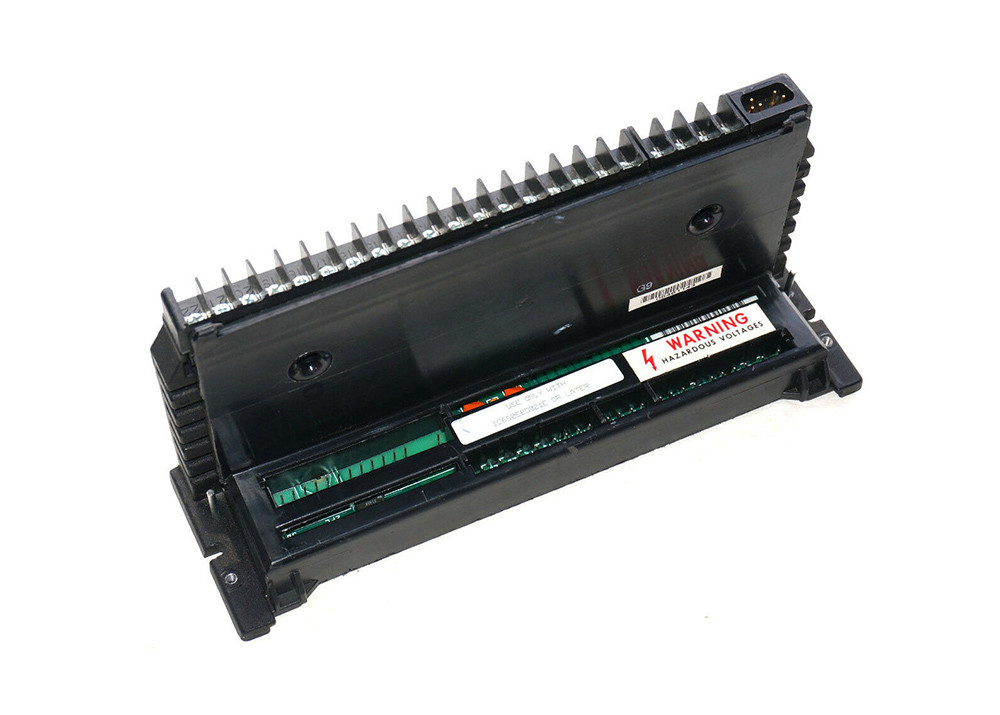

GE Fanuc IC660TBD023, asamblea terminal segura, serie de la entrada-salida del genio

Ge Fanuc IC660TBD023, ensamblaje de terminales seguros, serie Genius I / O

Información técnica

El bloque IC660TBD023 es un bloque terminal con 16 circuitos discretos de I/O. Ha sido diseñado con una tensión nominal en el rango de 18 y 30 Voltios CC.Se trata de un bloque terminal de automatización industrial fabricado por GE Fanuc y forma parte de la línea de productos IC660.El conjunto de terminales ha sido construido con características de diagnóstico que pueden detectar temperaturas excesivas, cables abiertos en las entradas de tres estados, situaciones de sobrecarga y situaciones sin carga.El conjunto está diseñado con arquitectura abierta. Los 16 circuitos del bloque terminal IC660TBD023 están aislados y tienen sus propios indicadores LED. Con 2 Amperios de corriente nominal en cada uno de los 16 circuitos, el bloque terminal disipa 68.8 vatios de energía como calor y tiene bloque para bloquear el aislamiento a 1500 voltios.

En un estado de equilibrio, el bloque terminal IC660TBD023 tiene una corriente de salida de 2 Amps por circuito. La corriente de entrada máxima es de 10 Amps durante un período de 10 milisegundos.La corriente de fuga de salida fuera de estado es de 1 miliamperi. A 34 grados centígrados, la corriente de salida del bloque del terminal es de 15 Amp. La carga mínima recomendada del bloque terminal IC660TBD023 es de 50 Amp sin condiciones de carga.El tiempo de salida de encendido del terminal es de 1 milisegundoEl área de instalación debe estar libre de suciedad, polvo y contaminantes.Se debe mantener un espacio libre suficiente durante la instalación de la terminalLa temperatura para el funcionamiento debe mantenerse entre 0 y 60 grados centígrados con humedad no condensante.

El conjunto de terminales IC660TBD023 es un conjunto de terminales duradero y seguro fabricado por GE Fanuc en la serie Genius I/O.Actúa como la interfaz de cableado entre el bloque de E/S y los módulos de campo en un sistema de control de E/S GeniusTiene un diseño pequeño y robusto. La ubicación de este bloque terminal está entre su bloque de E/S compatible y el conjunto electrónico.El conjunto de terminales IC660TBD023 se puede atornillar en el bloque para que pueda resistir las vibraciones que ocurren durante el funcionamientoTambién ayuda a los usuarios a ganar más espacio y flexibilidad en el panel con su diseño de ahorro de espacio.

El conjunto de terminales IC660TBD023 tiene un diseño de caja. Sus terminales estándar de tipo tornillo y abrazadera se pueden ajustar con un destornillador Phillips o de cabeza plana.El terminal puede aceptar 1 cable AWG # 12 o 2 cables AWG # 14Los usuarios pueden conectar la fuente de alimentación CC a los terminales 5 a 22 del conjunto terminal. El peso aproximado del conjunto terminal IC660TBD023 es de 2 libras.Es un conjunto terminal separado que alberga todo el cableado de campo para un módulo de E / SEl bloque de E/S se puede configurar como un controlador BSM conectando el módulo BSM como carga al circuito 1.El cable del módulo BSM debe estar conectado a la terminal 6 y el otro cable debe estar conectado a la DC +. Asegúrese de no tocar los pines de conector para evitar descargas eléctricas y daños. Este conjunto de terminales modulares y compactos está diseñado para hacer que el cableado de E/S sea fácil y seguro.

Especificaciones técnicas para el IC660TBD023
