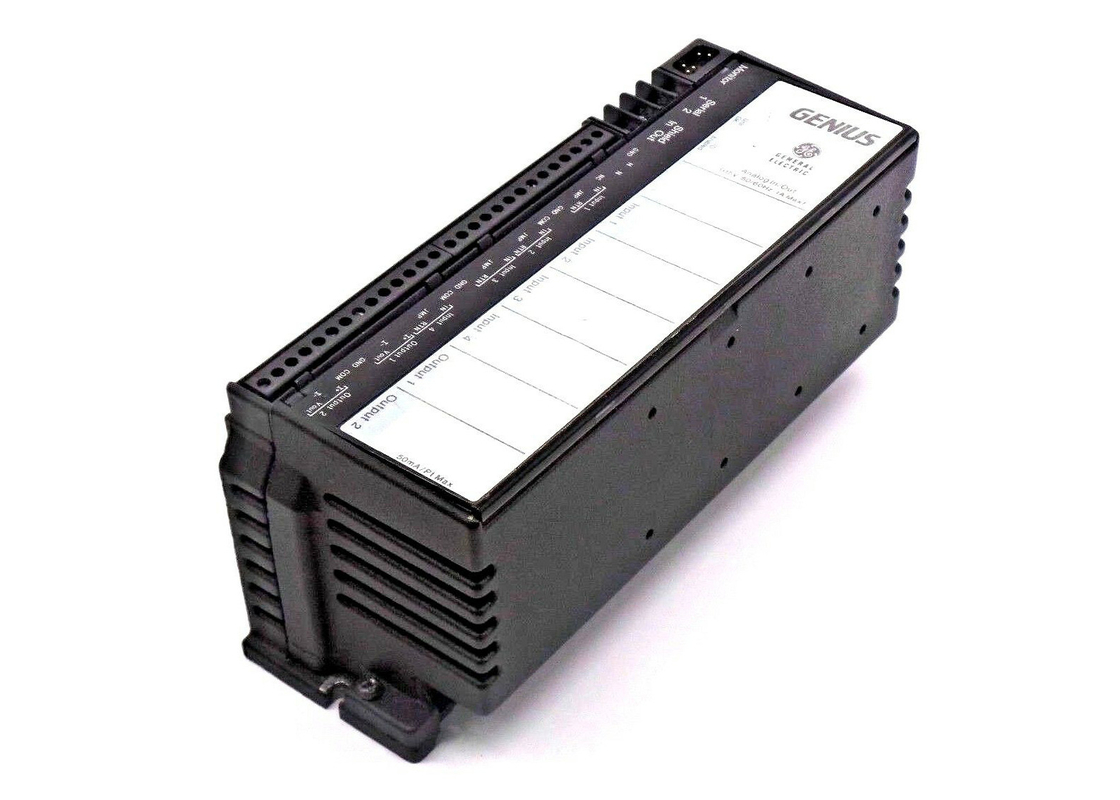

Módulo de GE Fanuc IC660EBA100, de entrada-salida con 4 entradas y 2 salidas

Ge Fanuc IC660EBA100, módulo de entrada / salida con 4 entradas y 2 salidas

El módulo IC660EBA100 es un módulo de entrada / salida GE Fanuc con 4 entradas y 2 salidas. Viene con 2 versiones de bloque. Tenemos un bloque de entrada / salida de 115 VAC y un bloque de voltaje / corriente de 24/48 VDC.Cada circuito en el bloque analógico de entrada / salida 4, puede transmitir señales en los siguientes rangos analógicos:

-10V CC a +10V CC

-5V CC a +5V CC

0 a 5 V de corriente continua

0 -10 V de corriente continua

4-20 mA/1-5 voltios de corriente continua

Debido a esta flexibilidad en los rangos de señal anteriores, los bloques de módulos pueden usarse en una amplia gama de dispositivos de salida e entrada.

Observará indicadores LED en el bloque para indicar cómo se está ejecutando el bloque. Si un bloque desarrolla una falla, el LED OK parpadea para dar una señal de una falla existente.el bloque toma medidas preventivas cortando la salida del módulo para evitar incidencias peligrosas que podrían conducir a más dañosEste módulo de entrada/salida es montable en cualquier posición. Para una amplia disipación de calor, se prefiere el montaje vertical.

Se recomienda que se dejen aproximadamente 1,5 pulgadas abiertas entre los bloques y 3 pulgadas por encima y por debajo de cada bloque.Esto facilita la extracción más fácil del componente electrónico del bloque y proporciona más espacio para el cableado, especialmente cuando los cables están agrupados..

Si está montado en un espacio cerrado, es crucial dejar suficiente espacio para enfriar.Recuerda que el sobrecalentamiento es potencialmente perjudicial para los componentes electrónicos.Las conexiones a los bloques de E/S se realizan mediante cables Belden 9182Para la configuración, un monitor portátil se conecta al bloque y se enciende. Esto es seguido por una serie de instrucciones de configuración.se asigna un número de dispositivo al bloque de E/S para iniciar la configuración.

Durante el cableado de campo, el bloque de E/S se opera con un destornillador estándar para sujetar y desenganchar los tornillos.El tamaño mínimo de alambre que se recomienda es AWG # 22Tenga en cuenta que los extremos de alambre sin blindaje no exceden de 2 pulgadas.

Sobre el IC660EBA100

El conjunto de electrónica GE IC660EBA100 es un conjunto de electrónica que funciona con un bloque de E/S analógico específico de GE.Ambas piezas de equipo son diseñadas y distribuidas por GE Fanuc AutomationEste conjunto electrónico específico funciona con una potencia nominal de 115 voltios AC con un rango de voltaje de operación de 98 a 132 voltios AC.Este bloque también viene con una potencia máxima de 10 VA.Es importante mencionar que el conjunto de electrónica GE Fanuc Automation IC660EBA100 proporciona todas las piezas electrónicas necesarias para que el bloque de E/S funcione en cualquier aplicación compatibleCuando se utiliza este conjunto electrónico, se requerirá un kit de montaje de terminales con todas las conexiones y puertos necesarios para su funcionamiento.

El conjunto electrónico GE Fanuc Automation IC660EBA100 admite un bloque que viene con 4 circuitos de entrada y 2 circuitos de salida.El bloque viene con 2 LED que dan actualizaciones de estado para la unidad y el estado de las conexiones de E / STodo el bloque tiene una clasificación de aislamiento de bloque a bloque de 1500 voltios y una clasificación de disipación de calor de 6 vatios.Es importante instalar el conjunto electrónico GE Fanuc Automation IC660EBA100 en un área limpia sin materiales peligrosos presentes en ella.La temperatura de este ambiente no debe caer fuera del rango de 0 a 60 grados centígrados y el nivel de humedad relativa debe estar entre el 5 y el 95 por ciento.La deriva térmica del bloque es de 10 ppm por grado CelsiusLa deriva térmica máxima es de 40 ppm por grado Celsius. Este bloque tiene una resolución de salida de 12 bits más signo y una frecuencia de actualización de salida de 4 milisegundos.La carga de salida del bloque es de 2000 Ohms o superior.

Especificaciones técnicas para el IC660EBA100
