GE Fanuc IC660EBA026, asamblea electrónica de la entrada-salida del genio, 18-56V DC

Ge Fanuc IC660EBA026, Genius I / O Asamblea electrónica, 18-56V DC

Información técnica

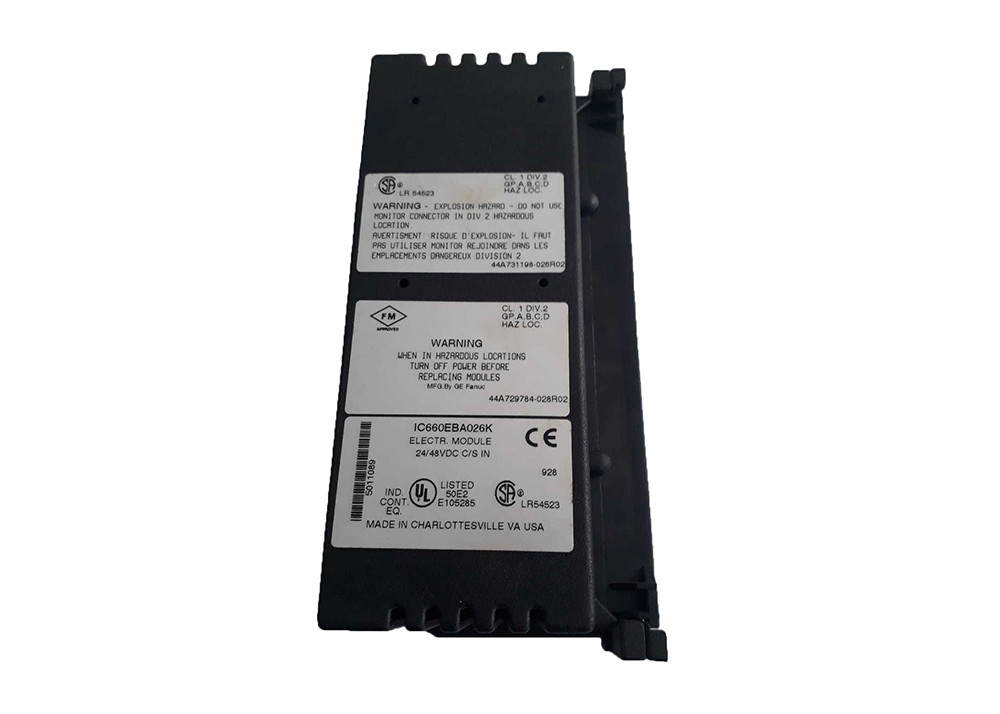

El GE Fanuc IC660EBA026 Genius I/O Electronic Assembly es un conjunto de bloques de entrada que está diseñado para interfacer dispositivos de entrada analógicos con el bus de entrada/salida Genius.El conjunto de electrónica IC660EBA026 y un conjunto de terminal conforman el bloque Genius completoEl conjunto de terminales proporciona una base terminal para el cableado de campo y la conexión de monitores de mano.El conjunto de terminales también almacena toda la configuración de bloque en la EEPROM dentro del conjunto de terminalesEl conjunto electrónico IC660EBA026 alberga el microprocesador del bloque y realiza todas las funciones del bloque, diagnóstico, cálculo, almacenamiento de datos y comunicaciones.El conjunto electrónico IC660EBA026 viene con una caja de tipo abierto que admite la instalación de la cajaTambién tiene un conjunto terminal que ayuda a reducir el tiempo de cableado, y el conjunto electrónico se puede quitar / reemplazar sin quitar o reconfigurar el cableado del lado del campo.

El bloque de entrada del conjunto electrónico IC660EBA026 conecta los controladores con dispositivos de campo que proporcionan señales analógicas de 4 a 20 miliamperios.El bloque está calificado en 24/48 Volts DC y viene con 6 canales de entrada que están aislados individualmenteCada circuito de entrada es capaz de aceptar señales de 4 a 20 miliamperios y cada uno puede proporcionar hasta 24 voltios de alimentación de circuito.Cada circuito también admite la selección de escala lineal independiente, que se puede utilizar para convertir convenientemente los valores de la señal a unidades de ingeniería que son compatibles con la aplicación.El conjunto electrónico IC660EBA026 tiene diagnósticos incorporados que realizan funciones de diagnóstico avanzadas como informes de alarma baja y altaEl conjunto electrónico IC660EBA026 es compatible con versiones anteriores.y sólo admite monitores portátiles de Fase B (como el monitor IC66HHM501H, versión 4.5 o posterior) para la configuración.

Sobre el IC660EBA026

El bloque de entrada IC660EBA026 es un bloque de entrada de fuente corriente con un conjunto electrónico.El conjunto electrónico para este bloque de entrada incluye todos los componentes necesarios para el correcto funcionamiento del bloqueEste bloque de entrada tiene una altura aproximada de 22,44 centímetros, un ancho de 8,89 centímetros,y una profundidad de 10 centímetros a lo largoTiene un peso de 1.8 kilogramos.El bloque de entrada de fuente de corriente GE Fanuc Automation IC660EBA026 con un conjunto electrónico tiene una calificación de disipación de calor de 12 Watts máximo e incluye 8 interruptores, 1 de los cuales puede realizar los controles BSM.

The GE Fanuc Automation IC660EBA026 current source input block with an electronics assembly features a block-to-block isolation rating of 1500 Volts for 1 minute and a group-to-group isolation rating of 1500 Volts RMSEste conjunto de electrónica soporta una corriente de entrada de bloque de fuente de voltaje de 24 a 48 voltios DC aproximadamente.Soporta un voltaje de suministro de energía de 18 a 56 Voltios CC y una corriente máxima de 700 miliamperiosEl bloque de entrada de fuente de corriente GE Fanuc Automation IC660EBA026 tiene una impedancia de entrada de 100 Ohms, una tensión de circuito abierto de 24 Volts DC,con una potencia nominal de corriente de cortocircuito inferior a 75 miliamperiosEl conjunto tiene una deriva térmica que va de 25 grados centígrados y para funcionar correctamente, tendrá que estar conectado a un conjunto de bloques terminales para que todos los componentes del bloque estén completos.

Especificaciones técnicas para el IC660EBA026
