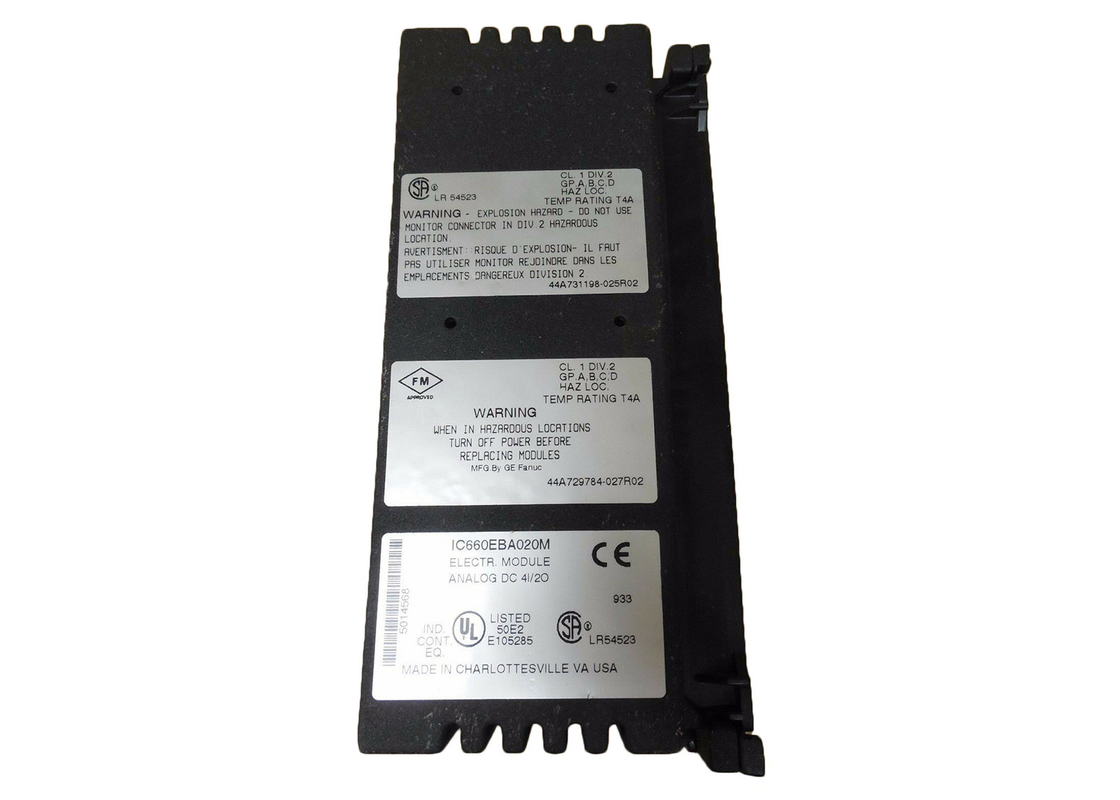

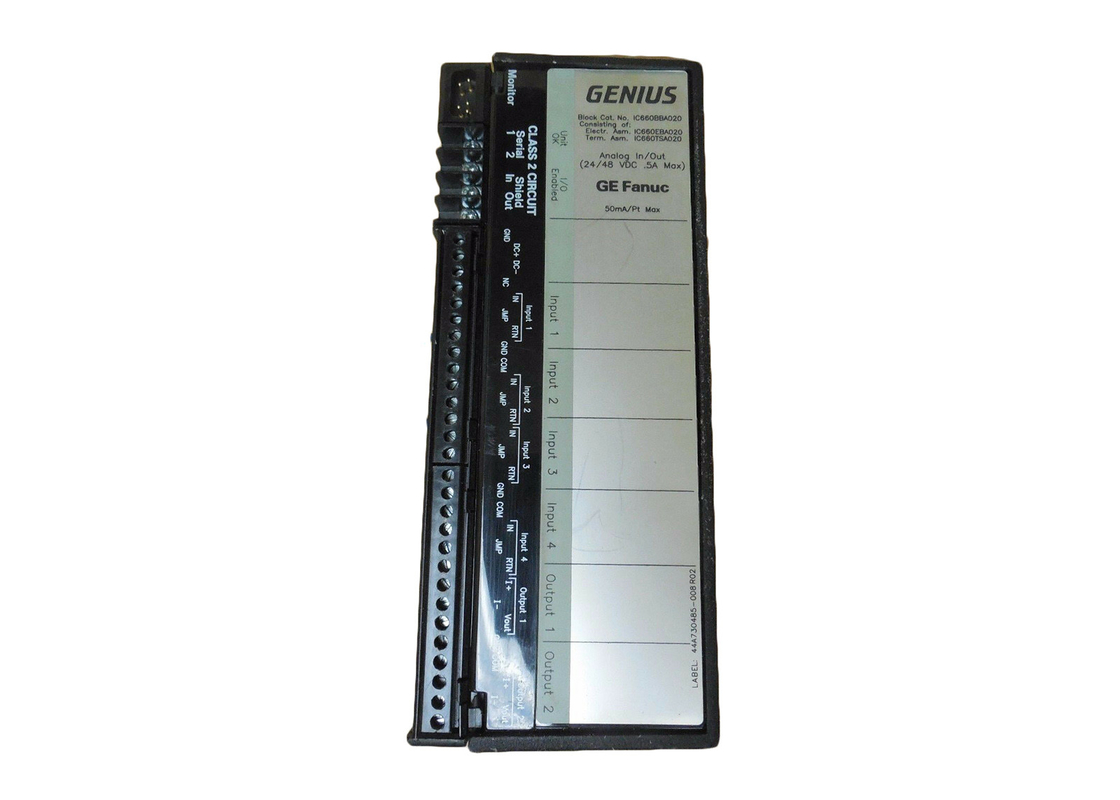

GE Fanuc IC660EBA020, módulo de transferencia del bus de sistema de la entrada-salida del genio

Ge Fanuc IC660EBA020, módulo de conmutación de bus de sistema de entrada y salida Genius

Descripción del producto

El IC660BSM120 es un módulo de conmutación de buses del sistema de E/S Genius utilizado para vincular dispositivos de E/S a dos buses serie simultáneamente.el BSM de 115 VAC/125 VDC catalogado como IC660BSM120 y el BSM de 24/48 VDC catalogado como IC660BSM021. IC660BSM120 BSM conecta hasta ocho bloques analógicos discretos a un bus dual. Sin embargo, cuando se utilizan BSM adicionales, hasta 30 bloques de E/S pueden conectarse con el mismo bus dual. En caso de fallo del bus,Esta configuración de bus dual se utiliza para ofrecer una ruta de copia de seguridad de comunicación a utilizar. Cada bus en el par está conectado a un módulo de interfaz (Bus Controller o PCIM). El sistema puede soportar el inactividad de la CPU si hay una salida de módulo de interfaz de bus en una CPU diferente.

Nota: el IC660BSM120 y el IC660BSM021 son idénticos en todos los aspectos, excepto la fuente de alimentación. El IC660BSM021 es alimentado por 24/48 VDC, mientras que el IC660BSM120 es alimentado por 115 VAC/l25 VDC.

Sobre el IC660BSM120

El módulo de conmutación de buses de E/S Genius de GE Fanuc IC660BSM120 es un módulo simple y confiable que se puede utilizar para conectar los bloques de E/S Genius a 2 buses serie simultáneamente.A diferencia de su homólogo, el módulo de conmutación IC660BSM021, el módulo de conmutación IC660BSM120 es alimentado por CA/CC y es adecuado para bloques de E/S con soporte CA. The IC660BSM120 Switching Module is designed to connect to up to 8 I/O blocks on the same dual serial bus and wiring additional IC660BSM120 Modules can increase the Genius I/O block connection to up to 30 blocks on the same dual busUna configuración de doble bus correctamente configurada no solo conecta el bloque de E/S al bus serie, sino que también almacena la ruta de comunicación en caso de que el bus falle.El funcionamiento del módulo de conmutación IC660BSM120 está controlado por un bloque discreto de fase B en la conexión de racimoDurante el funcionamiento, el primer circuito de este bloque de E/S puede configurarse como una salida dedicada para el módulo de conmutación de bus.

El módulo de conmutación GE Fanuc IC660BSM120 se configura utilizando un monitor portátil Genius (HHM) o a través de la programación de la CPU, y también se puede usar para cambiar entre buses.Cuando se selecciona el bus B, el módulo de conmutación IC660BSM120 tiene un rango de tensión de funcionamiento de 90 a 130 voltios CA y de 95 a 150 voltios CC. Cuando el bus A está activo, tiene una tensión nominal de funcionamiento inferior a 65 voltios CA/CC,y un consumo máximo de corriente de 60 miliamperios a 115 voltios AC y un consumo máximo de 12 miliamperios a 120 voltios DCEl módulo de conmutación IC660BSM120 tiene una clasificación de fiabilidad de hasta 500.000 operaciones (mínimo) y un tiempo máximo de activación de menos de 20 milisegundos.El módulo de conmutación IC660BSM120 tiene un rango de temperatura de funcionamiento de 0 a 60 grados centígrados y unas dimensiones de montaje aproximadas de 3.5 x 2.3 x 2.5 pulgadas.

Especificaciones técnicas para el IC660BSM120
