Datos del producto:
Pago y Envío Términos:
|
| Marca del producto: | GE Fanuc | Modelo: | IC697CHS791 |
|---|---|---|---|
| Serie: | Serie 90-70 | Tipo de producto: | Repuesto de módulos de 9 ranuras |
| Tipo del voltaje: | AC o CC | El montaje: | Montaje en bastidor |
| Las dimensiones: | 11,15 x 19 x 7,5 pulgadas | Ventilador de enfriamiento: | Normalmente no es necesario |
| Corriente de bus de entrada/salida: | 0,5 amperios | Garantización: | 1 año |
| Alta luz: | Módulo de salida positivo de la lógica de ESCPP,Módulo de salida positivo de la lógica 24VDC,RS485 Digitaces yo módulo de O |
||

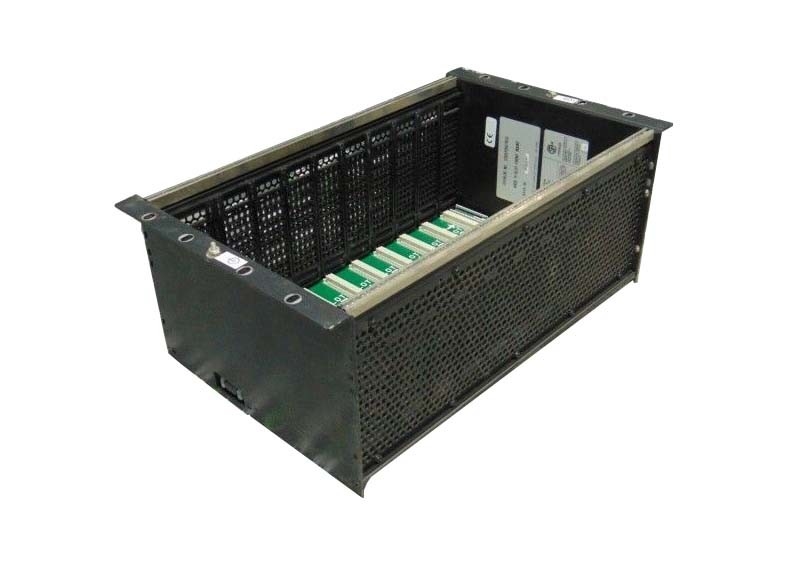

El IC697CHS791 es un soporte PLC de montaje frontal de 9 ranuras de la serie GE Fanuc.El bastidor IC697CHS791 está montado en un bastidor estándar de 19Este rack está diseñado para el uso de la CPU y las configuraciones de E/S. Todas las ranuras del rack IC697CHS791 son de 1,6 ′′ de ancho, con la excepción de la ranura de alimentación, que es de 2,4 ′′ de ancho.El bastidor IC697CHS791 está equipado con detección de ranurasLos módulos de I/O de alta densidad de tipo rack IC697 están alojados en los racks de 9 ranuras de IC697CHS791.Los módulos utilizan una placa terminal de cableadoEl grupo de cables es conducido a través de la cavidad de la placa terminal donde se proporciona un tapon para sujetar los cables a la carcasa de la placa terminal.
En el proceso de llaveado mecánico, para evitar el intercambio involuntario de un tipo de módulo por otro, se diseña una llave para cada tipo de módulo.La llave se enganchará en el carril medio del bastidor donde permanecerá una vez que se retire el módulo. Las ranuras del bastidor están diseñadas para que el tipo de módulo correcto se coloque en esa ranura. Si el módulo necesita ser trasladado a otra ubicación en el bastidor, la llave se puede quitar presionando hacia arriba.Esto liberará el candado.Cuando hay varios racks en un sistema, todos los racks reciben un número entre 0-7 con el rack de la CPU siempre siendo 0.Cuatro saltadores binarios programados situados en el plano trasero del rack IC697CHS791 son el punto derivado para la determinación del PLC de los números para cada rack.
El bastidor GE Fanuc IC697CHS791 es un bastidor estándar de 9 ranuras que está montado en el frente.El propósito del rack IC697CHS791 de 9 ranuras es formar parte de la base de un controlador lógico programable o sistema PLC y alojar hasta 9 módulos PLC a la vezEl rack IC697CHS791 tiene dimensiones de 11,15 x 19 x 7,5 pulgadas. Este rack está diseñado para montarse en la parte delantera en otro rack que es un rack estándar de 19 pulgadas o 480 milímetros,y normalmente no necesita tener un ventilador instalado para enfriarloEl rack IC697CHS791 se puede utilizar en cualquier configuración de I/O y CPU de la serie 90-70 PLC y aceptan todos los tipos de módulos PLC de la serie 90-70 IC697 de GE.
En el bastidor estándar GE IC697CHS791 de 9 ranuras, hay un conector de alimentación situado a la izquierda de todas las ranuras de módulos donde se conecta el módulo de alimentación para el bastidor.La fuente de alimentación puede ser una fuente de CA o una fuente de CCEste rack también puede conectarse a otro rack y pueden compartir una fuente de alimentación en una configuración de aplicación I/O extendida,y esta conexión es posible con un kit de cable de expansión de suministro de energía GEEl rack IC697CHS791 de 9 ranuras requiere 0.5 Amp de corriente del bus de E/S. Los módulos que aloja están asegurados en su lugar con llaves mecánicas.Los módulos que han sido claves en su lugar se pueden quitar si es necesario, pero la llave impide que se eliminen demasiado fácilmente, se instalen en la ranura equivocada o se usen para reemplazar el módulo equivocado.
| Tipo de módulo: | Estante estándar |
| Ubicación de montaje: | Frente (estante) |
| Número de ranuras: | 9 (más fuente de alimentación) |
| Tipo de vehículo: | Ancho doble |
| Las dimensiones: | 11.15 x 19.00 x 7.5 pulgadas (H x W x D) |
| Energía interna utilizada: | 20 amperios @ 5 VDC |
| Fabricante | GE Fanuc |
| Serie | Serie 90-70 |
| Número de la parte | El número de unidades de producción será el siguiente: |
| Tipo de producto | Repuesto de módulos de 9 ranuras |
| Tipo de tensión | AC o CC |
| El montaje | Instalación en el bastidor |
| Las dimensiones | 11.15 x 19 x 7.5 pulgadas |
| Ventilador de enfriamiento | Normalmente no es necesario |
| Corriente de bus de entrada/salida | 0.5 Amperios |
| Aplicación de teclas de módulos mecánicos | Apoyados |
