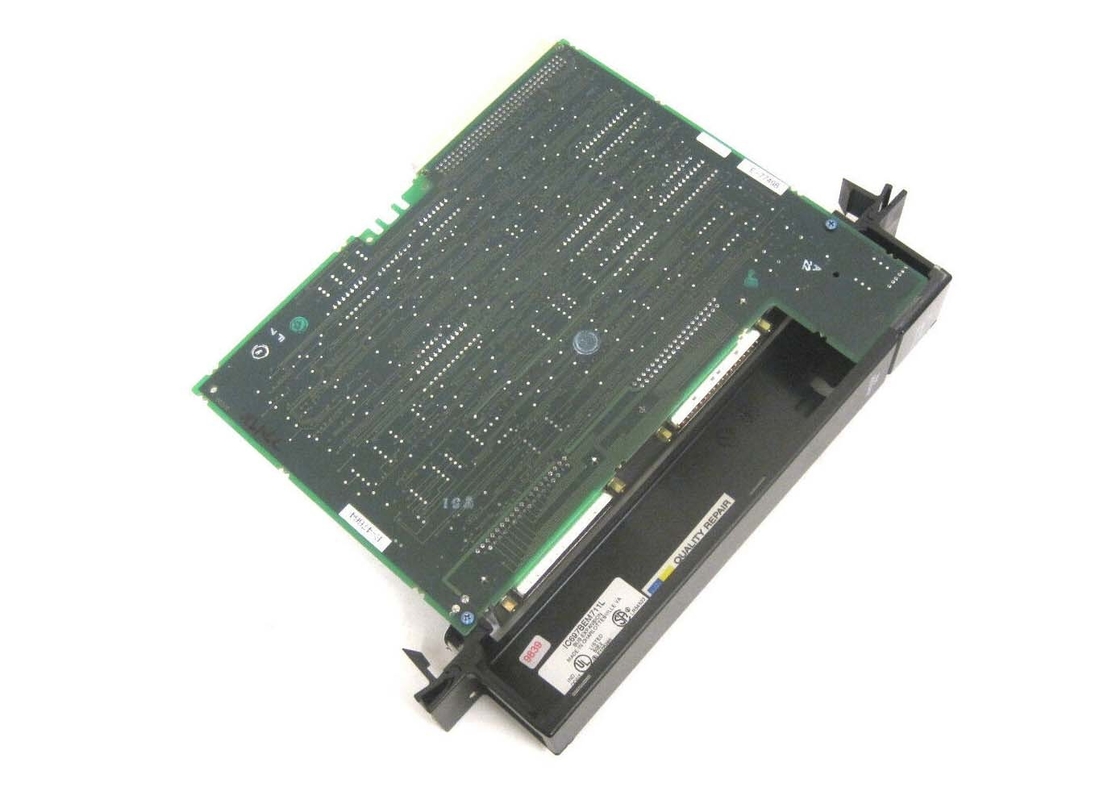

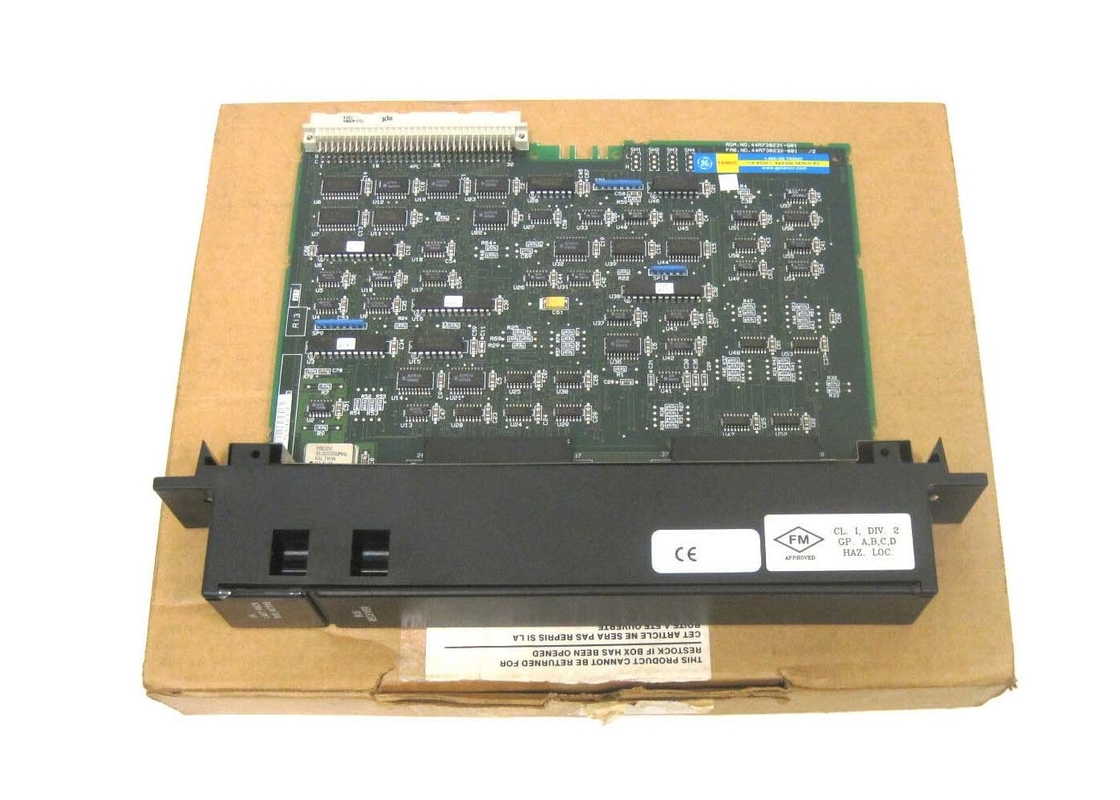

GE FANUC IC697BEM711, módulo de receptor del autobús, serie 90-70 diseñó

IC697BEM711 es un módulo receptor de bus (BRM) de la serie 90-70 diseñado por GE Fanuc.IC697BEM711 permite la expansión desde el bastidor principal hasta un máximo de siete bastidores adicionales de IC697 PLC con hasta 50 pies de cable de interconexiónEl IC697BEM711 viene con un software de configuración conveniente y no requiere interruptores DIP.

El módulo IC697BEM711 tiene un peso máximo de sólo 4 libras. y tiene una sola ranura con dos conectores.Otra característica notable del IC697BEM711 es el uso de LED para indicar el estado continuo del móduloEl IC697BEM711 mantiene el último estado de funcionamiento de los módulos de salida en caso de posible pérdida de comunicaciones con la CPU.También permite aislar y reparar un módulo defectuoso dentro del rack.

Nota: El sistema PLC IC697 sólo se puede configurar con IC697BEM711 mediante el uso de un programa de software MS-DOS o la funcionalidad de Windows.se pedirá al usuario que confirme que el RCM está presenteSiempre consulte el manual de instalación del controlador de programación antes de intentar cualquier instalación.

Sobre el IC697BEM711

El módulo IC697BEM711 es un módulo receptor de bus. Las características del módulo IC697BEM711 incluyen una interfaz de expansión de bus paralelo de alta velocidad, soporte para 7 bastidores de expansión, aislamiento de fallos del sistema,Configuración del software fácilTres indicadores LED en el módulo proporcionan el estado del módulo, así como el estado del puerto de expansión del bus y el estado de expansión.Utilizando el módulo IC697BEM711El módulo IC697BEM711 ocupa una ranura en el chasis del PLC.Dos conectores se proporcionan en el panel frontal del módulo: un conector se utiliza para conectarse con el rack de aguas arriba o CPU y el otro conector se utiliza para conectarse a racks de expansión adicionales a través de un arreglo de cadena de margarita.

El módulo receptor de bus IC697BEM711 debe configurarse utilizando la función de software de programación de Windows o MS-DOS. El requisito actual del módulo es 0.8 amperios y el módulo también requiere 5 voltios DC voltaje de entradaLa interfaz de expansión puede transmitir datos a una velocidad de hasta 500 kilobytes por segundo.El módulo está diseñado para soportar el estándar VME C.1. Al ordenar el módulo, también se puede ordenar el enchufe del terminador con el número de catálogo IC697ACC702. Además, se pueden ordenar los siguientes cables de E/S:un cable de 5 pies con el número de catálogo IC600WD005A, un cable de 10 pies con el número de catálogo IC600WD010A, un cable de 25 pies con el número de catálogo IC600WD025A y un cable de 50 pies con el número de catálogo IC600WD050A.La energía del sistema deberá apagarse antes de insertar el módulo IC697BEM711 en la ranura designada para él..
