Datos del producto:
Pago y Envío Términos:
|
| Marca del producto: | GE Fanuc | Modelo: | Se trata de un producto de la familia de los cereales de la familia de los cereales. |
|---|---|---|---|
| Serie: | Serie 90-30 | Descripción del producto: | Módulo de amplificador de voltaje |
| No. de entradas: | 16 ENTRADAS | Gama de la entrada del voltaje: | De 10 a +10 voltios |
| Índice de conversión: | ms 2 | Calibración: | Conjunto de fábrica a 10 voltios +/- 2 mV |
| Error máximo: | +/- 0,03% del valor total, +/- 0,02% del valor | Garantización: | 1 año |
| Resaltar: | módulo de salida de la lógica negativa de 24v DC,Módulo servo de PLCs Digital,5V DC Digital yo módulo de O |
||

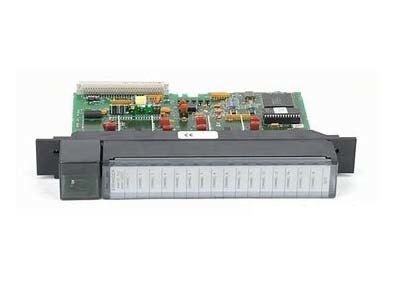

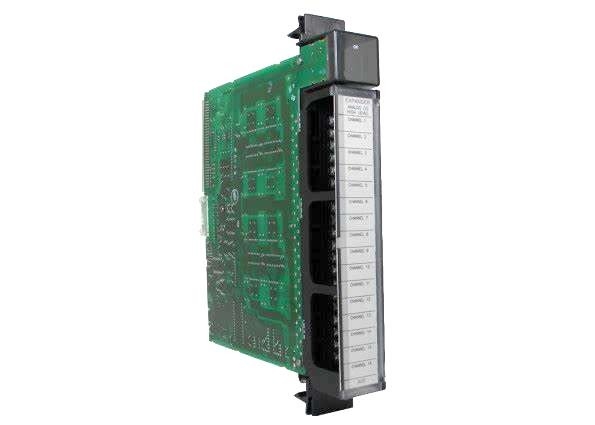

El GE Fanuc IC697ALG441 es un módulo Analog Input Expander para la serie 90-30 de GE.El subsistema analógico completo incluye el convertidor de base y dos módulos de expansor, uno para corriente y otro para voltaje.Este componente es el módulo de amplificador de voltaje y tiene 16 canales. Cada uno de estos 16 entradas diferenciales acepta señales de hasta 10V.el amplificador de voltaje proporciona entradas adicionalesEl subsistema completo es capaz de aceptar hasta un máximo de 120 puntos.No es necesario que el usuario para configurar interruptores DIP o saltadores al utilizar este sistema. Es fácil de configurar utilizando el software de programación Windows. Un subsistema típico estará compuesto por un módulo de conversión base y, cuando sea necesario, uno o más módulos de expansión.Los usuarios pueden aumentar el número de entradas del sistema total hasta un máximo de 120Esto se hace mediante la creación de una cadena de hasta siete módulos Expander desde el convertidor base.
| Rango de entrada de voltaje: | -10 a +10 voltios |
| Rango de entrada actual: | 4 a 20 mA |
| Calibración: | Configuración de fábrica a 10 voltios +/- 2 mV |
| Número de entradas: | 16 En breve... entradas de voltaje |
| Tipo de módulo: | Módulo de expansión de entrada analógica |
| La potencia: | + 5 voltios |
| Rango de entrada: | Voltado: de 10 a +10 voltios Corriente: de 4 a 20 miliamperios |
| Resolución: | Escalación predeterminada (16 bits) 312,5 microvoltios por paso LSB en tensión 0,5 microamperios por paso LSB en 4 a 20 mA No faltan códigos de más de 16 bits en tensión No faltan códigos de más de 14 bits en corriente NOTA:La escala de usuario puede introducir códigos saltados en los 2 o 3 bits inferiores dependiendo de los factores utilizados. |
| Precisión: Calibración |
Configuración de fábrica a escala completa = 10 voltios ± 2 milivoltios en el módulo del convertidor de base. Los errores máximos a 25 °C (77 °F) son: Voltado del convertidor de base, ± 0,01% de la escala completa, ± 0,02% del valor de corriente del convertidor de base, ±.05% de la escala completa, ± 0,1% del valor de la tensión del amplificador, ± 0,03% del valor total, ± 0,02% del valor de la corriente del amplificador, ± 0,07% de la escala completa, ± 0,1 del valor |
| Convertidor de base | Se autocalibra continuamente para obtener valores de escala completa cero y positiva (antes de la escalación del usuario).Un trimpot en el convertidor de base ajusta el valor de escala completa a la entrada de 10VPara. En el caso de las aplicaciones críticas se puede restablecer esta capacidad para compensar el envejecimiento del material. la referencia. |
| Precisión: linealidad | ± 0,02% de la escala completa en todo el rango negativo a positivo. |
| Coeficiente de temperatura | ±5 PPM por °C típico ±15 PPM por °C máximo, voltaje ±30 PPM por °C máximo, corriente |
| Impedancia de entrada: | Entrada de voltaje: más de 10 megohms en impedancia CA continua, 20K ohms en serie con condensador de 0,47 mfd. Entrada de corriente: 250 ohms, derivación de precisión del 0,1% |
| Rechazo del modo común: | Rango de tensión - La entrada de señal máxima debe estar entre +13 y 13 voltios con respecto al terminal ANLGCOM. |
| Sensibilidad: | La respuesta a las señales de modo común dentro de los límites anteriores es típicamente de 70 dB CMRR, lo que corresponde a una lectura a escala completa del 0,02% para una entrada de 0V en modo común de 10 voltios.Las señales de entrada continuas más allá del rango de modo común pueden dar lugar a conversiones anormales sin causar alarmas. |
| Escucha. | Las entradas de alta velocidad en el módulo del convertidor base pueden mostrar cierta interacción entre canales adyacentes.04% de la diferencia entre los niveles de entrada afectados y los niveles de entrada del canal adyacenteEl efecto se puede minimizar mediante la disposición de entradas con niveles similares en canales adyacentes. |
| Tasa de conversión |
Las entradas del convertidor base se actualizan secuencialmente aproximadamente cada 2,4 ms a 2,8 ms (máximo) para los 8 canales.Tiempo entre las actualizaciones de Expander = 44.8 x N ms (N = número de módulos Expander presentes). |
| Tiempo de respuesta: |
Cada entrada tiene un filtro de paso bajo con un límite de 100 radianos / segundo (0,01 segundo).Una muestra y mantener la resolución completaLos tiempos de ajuste, con las precisiones especificadas, para una entrada de paso de escala completa a cero son los siguientes: 50,0% 30 milisegundos 1.0% 42 milisegundos 0.5% 51 milisegundos 00,1% 67 milisegundos |
| Protección de entrada: | Entradas aisladas del plano de fondo de VME, pero no entre canales de entrada. |
| Impulso: | Las entradas que normalmente no se ven afectadas por ondas de anillo amortiguadas en modo común de picos de hasta 1000 voltios.pero puede causar datos incorrectos ocasionales si ocurren coincidentemente con la conversión del canal afectado. |
| Supertensión continua: |
Las entradas sobreviven al modo común o al modo normal de 120 VAC o 125 VDC durante al menos 1 minuto. Daño limitado a la entrada afectada. |
| Requisitos de energía: | |
| Reverso del bastidor |
+5 voltios a 0,8A (4 vatios) como máximo para el convertidor de base +5 voltios a 0,4A (2 vatios) para cada módulo de amplificador |
| Lado del campo | No se requiere energía para el módulo; sin embargo, la corriente para las entradas de 4 a 20 mA debe ser suministrada por el usuario. |
