Datos del producto:
Pago y Envío Términos:
|
| Marca del producto: | GE Fanuc | Modelo: | IC693MDR390 |
|---|---|---|---|
| Serie: | Serie 90-30 | Voltado nominal de entrada: | 24 voltios de DC |
| Rango de tensión de entrada: | -30 a +32 voltios de corriente continua | Entradas por el módulo: | 8 |
| Voltaje clasificado de la salida: | 24 VDC y 120/240 VAC | Voltado de funcionamiento de salida: | 5 a 30 voltios de corriente continua, 5 a 250 voltios de corriente alterna, 50/60 Hz |
| Salidas por el módulo: | 8 | Garantización: | 1 año |
| Resaltar: | módulo de retransmisión de la entrada CC 1.5mA,Módulo de retransmisión de la entrada CC IC693MDR390,GE FANUC IC693MDR390 |
||

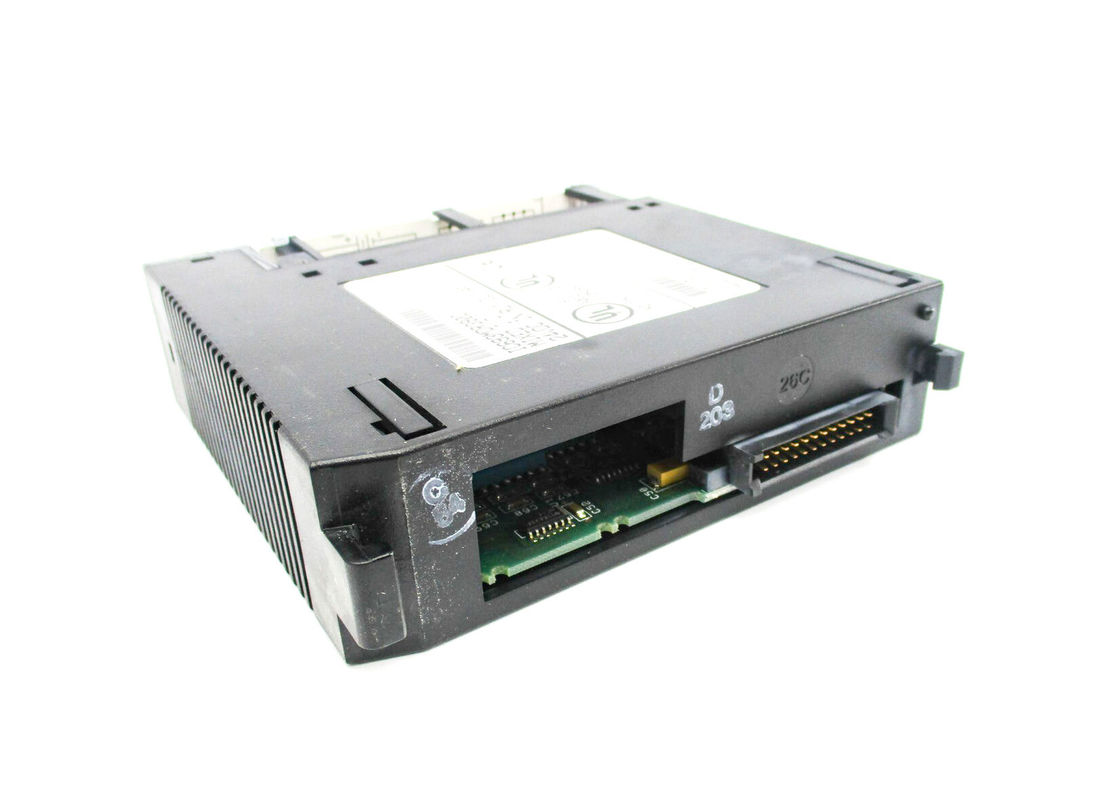

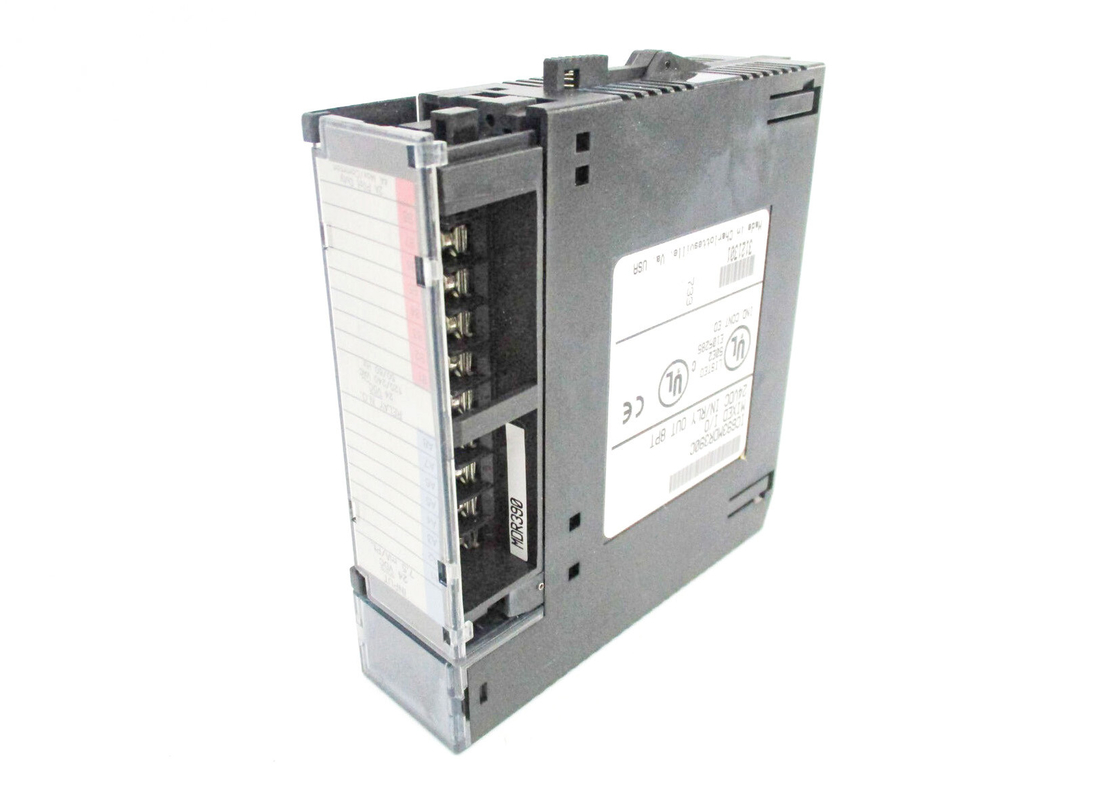

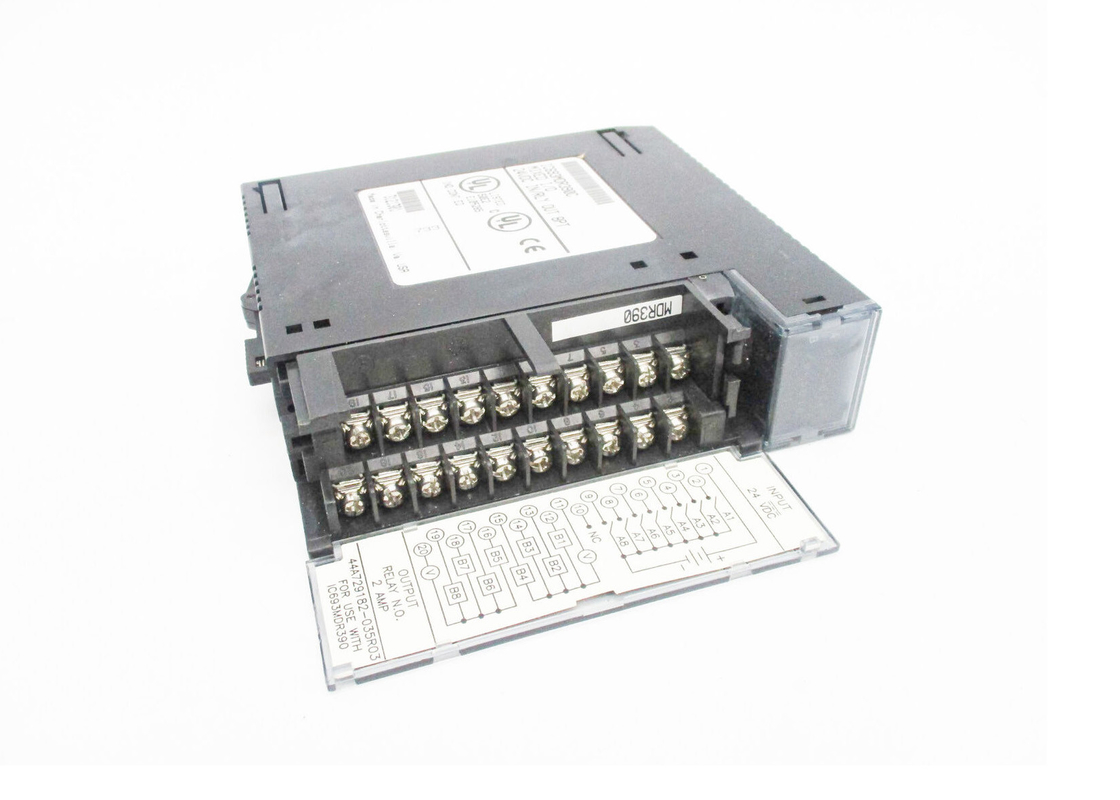

El IC693MDR390, fabricado por GE Fanuc, es un módulo de relé de entrada/salida de corriente continua de 24 voltios.Este módulo proporciona 8 entradas y 1 terminal de entrada de potencia común y 8 circuitos de relé normalmente abiertos en el mismo móduloLos circuitos de entrada son compatibles con características negativas o positivas en las que se originan o se hunden entre los dispositivos de entrada y el usuario común.Estos circuitos de entrada se organizan en un grupo para cada 8 entradasLos circuitos para la salida del relé están dispuestos en dos grupos con cuatro circuitos para ambos.Las características de entrada son compatibles con una gran variedad de dispositivosLos interruptores de proximidad, botones de presión y interruptores de límite son algunos de los dispositivos compatibles con el IC693MDR390 que pueden ser útiles para el sistema del usuario.
Las cargas de salida proporcionadas por el usuario son controladas por circuitos de relé que están normalmente abiertos.Las salidas de relé pueden controlar una amplia variedad de dispositivos de carga suministrados por el usuarioEl plano trasero tiene un bus de corriente continua de +24 voltios que proporciona energía para los circuitos de relé, que son internos.Los dispositivos de campo funcionan con una fuente de corriente alterna o una fuente de corriente continua que debe ser suministrada por el usuario.Este módulo no tiene fusibles y tiene indicadores para indicar el estado del dispositivo, indicando si está encendido o apagado.Estos indicadores son LED ordenados en filas y son verdes.Hay etiquetas para los puntos de entrada y salida y esquemas de codificación de colores en los paneles de inserción para evitar errores de manejo.Este módulo se puede instalar en todas las ranuras de entrada/salida con placa base de 5 ranuras o 10 ranuras..
| Válvula de tensión nominal: | Entrada: 24 voltios de corriente continua, salida: 24 VDC o 120/240 VAC |
| # de Salidas: | 16 (8 entradas y 8 salidas) |
| Frecuencia: | 50/60 Hz con CA |
| Corriente de salida: | 2 amperios por circuito, 4 amperios por común |
| Corriente de entrada: | 7.5 mA a tensión nominal |
| Rango de tensión de salida: | 5 a 30 voltios de corriente continua, 5 a 250 voltios de corriente alterna |
| Las entradas | |
| Voltagem nominal | 24 voltios de corriente continua |
| Rango de tensión de entrada | ¥30 a +32 voltios de corriente continua |
| Entradas por módulo | 8 (un grupo de ocho entradas) |
| El aislamiento | 1500 voltios RMS entre el campo y el lado lógico |
| 500 voltios RMS entre las entradas | |
| Corriente de entrada | 7.5 mA (típico) a tensión nominal |
| Características de las entradas | |
| Voltagem en estado de funcionamiento | de 15 a 32 voltios de corriente continua |
| Voltado fuera de estado | 0 a +5 voltios de corriente continua |
| Corriente en estado activo | 4 mA (mínimo) |
| Corriente fuera de estado | 1.5 mA (máximo) |
| En el tiempo de respuesta | 7 ms típico |
| Tiempo de respuesta apagado | 7 ms típico |
| Productos | |
| Voltagem nominal | 24 VDC y 120/240 VAC |
| Voltado de funcionamiento | 5 a 30 voltios de corriente continua |
| 5 a 250 voltios CA, 50/60 Hz | |
| Salidas por módulo | 8 (dos grupos de cuatro salidas cada uno) |
| El aislamiento | 1500 voltios RMS entre el campo y el lado lógico |
| 500 voltios RMS entre los grupos | |
| Carga máxima 1 | 2 amperios como máximo por salida |
| 4 amperios como máximo por común | |
| Carga mínima | 10 mA |
| Infiltración máxima | 5 amperios |
| En el tiempo de respuesta | 15 ms como máximo |
| Tiempo de respuesta apagado | 15 ms como máximo |
| Consumo interno de energía | 80 mA (todas las entradas y salidas encendidas) desde el bus de retroceso de +5V |
| 70 mA (todas las salidas encendidas) desde el bus de retransmisión +24V | |
