Datos del producto:
Pago y Envío Términos:
|
| Marca del producto: | GE Fanuc | Modelo: | IC693MDL931 |
|---|---|---|---|
| Serie: | Serie 90-30 | Voltagem nominal: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Salidas por el módulo: | 8 salidas aisladas | Carga máxima: | 8 amperios de resistencia máxima por salida |
| carga mínima: | 10 mA | Avalancha actual: | 8 amperios máximos para un ciclo |
| Resaltar: | 10mA aisló el módulo de salida de la retransmisión,240VAC aisló el módulo de salida de la retransmisión,GE FANUC IC693MDL931 |
||

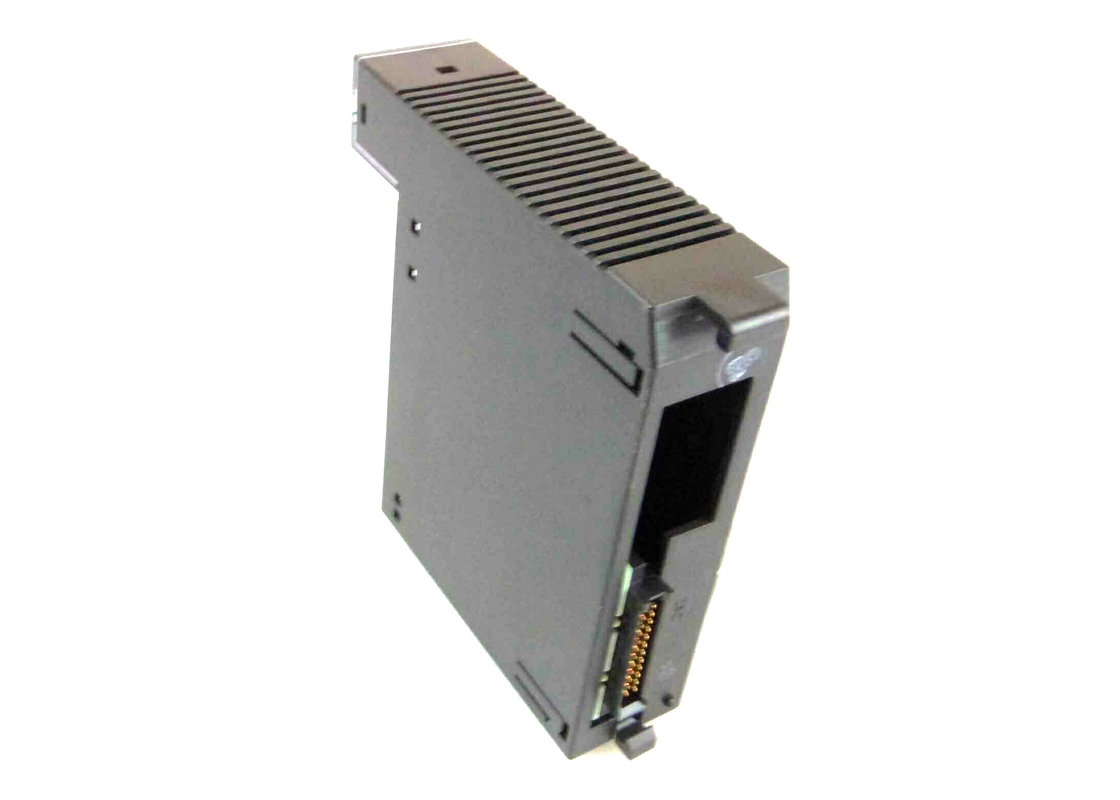

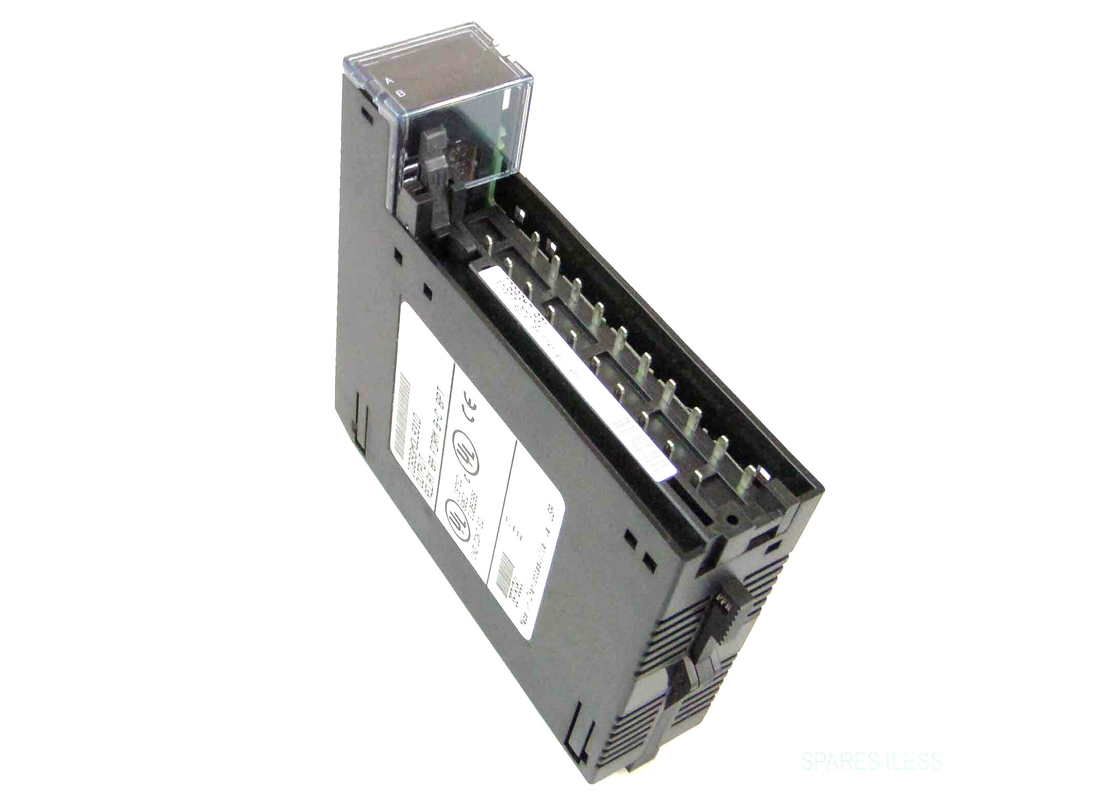

El IC693MDL931 es un módulo de salida de relé aislado de la serie de controladores lógicos programables 90-30 fabricados por GE Fanuc.50/60 Hz en términos nominalesCada salida aislada es para un máximo de 8 Amperes de resistencia, y 20 Amperes máximo por módulo para las instalaciones UL.Proporciona al usuario 4 circuitos de relé normalmente cerrados y 4 de forma C para controlar las cargas de salidaCada circuito tiene una capacidad de conmutación de salida de 8 amperios para los contactos normalmente cerrados o los contactos normalmente abiertos.y cada relé tiene un terminal de salida de potencia común separadoEl IC693MDL931, al igual que el resto de la serie 90-30, es una solución de bajo costo para aplicaciones de alta disponibilidad, como: arrancadores de motor, solenoides e indicadores.El usuario deberá suministrar la energía AC o DC para operar los dispositivos de campo conectados a este módulo..
Cuando el módulo IC693MDL931 se utilice con una fuente de alimentación de corriente continua IC695PSD040 o PSD140,Se deben tomar precauciones especiales porque las caídas en el voltaje de la fuente serán vistas por este módulo y pueden causar caídas en el relé.No hay fusibles en este módulo. El módulo IC693MDL931 tiene indicadores LED en su lugar, que proporcionan el estado ON / OFF de cada punto, se encuentran en la parte superior del módulo.Los LED están dispuestos en dos filas horizontales con ocho LEDs verdes en cada filaEste módulo utiliza la fila superior etiquetada A1 a 8 (puntos 1 a 8) para el estado de salida; la fila inferior no se utiliza y el LED del fusible no se utiliza.
La superficie hacia el interior del módulo (cuando la puerta con bisagras está cerrada) contiene información sobre el cableado del circuito,y la información de identificación del circuito se puede grabar en la superficie exteriorEl borde exterior izquierdo de la inserción está codificado en rojo para indicar un módulo de alto voltaje.El IC693MDL931 se puede instalar en cualquier ranura de I/O de una placa base de 5 o 10 ranuras como un RX3i o en un sistema PLC de la Serie 90-30.Es muy importante tener en cuenta que este módulo no es compatible con las operaciones de intercambio caliente en cualquier plano trasero.La extracción o inserción en caliente de este módulo en un plano trasero puede causar daños en el módulo u otros componentes del sistema.
| Válvulas de carga | 24 voltios de corriente continua o 120/240 voltios de corriente alterna |
| # de Salidas: | 8 salidas aisladas |
| Frecuencia: | 50/60 Hz con CA |
| Corriente de salida: | 8 amperios por circuito |
| Rango de tensión de salida: | 5 a 30 voltios de corriente continua, 5 a 250 voltios de corriente alterna |
| Energía de CC: | - ¿ Qué? |
| Voltagem nominal | 24 voltios CC, 120/240 VAC, 50/60 Hz (nominal - véase el cuadro siguiente para las excepciones) |
| Rango de tensión de salida | 5 a 30 voltios de corriente continua |
| Entre 5 y 250 VAC, 50/60 Hz | |
| Salidas por módulo | Ocho salidas aisladas |
| El aislamiento: | |
| El campo al plano trasero y al marco del terreno |
250 VAC de modo continuo; 1500 VAC durante 1 minuto |
| Punto a punto | 250 VAC de forma continua; 1500 VAC durante 1 minuto |
| Carga máxima | 8 amperios de resistencia máxima por salida |
| 20 Amperios máximos por módulo para las instalaciones UL La carga máxima depende de la temperatura ambiente, tal como se muestra. | |
| Carga mínima | 10 mA |
| Corriente de entrada | 8 amperios máximos para un ciclo |
| En el tiempo de respuesta | 15 ms como máximo1 |
| Tiempo de respuesta apagado | 15 ms como máximo1 |
| Corriente de fuga de salida | 1 mA como máximo a 250 VAC (25 °C (77 °F)) |
| Consumo de energía | 6mA (todas las salidas encendidas) desde el bus de 5 voltios en el plano trasero 110mA (todas las salidas encendidas) desde el bus de relé 24V en el plano trasero |
