Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | UNIDAD TERMINAL | Modelo NO.: | TU811V1 |
|---|---|---|---|
| Número del artículo: | 3BSE013231R1 | Tipo: | Compacto |
| Conexión: | bloque de terminales | Canales: | 8 |
| Voltaje: | 250V | Entrada-salida sola/redundante: | Solo |
| Alta luz: | módulo de Ethernet i o,módulos del plc i o |
||

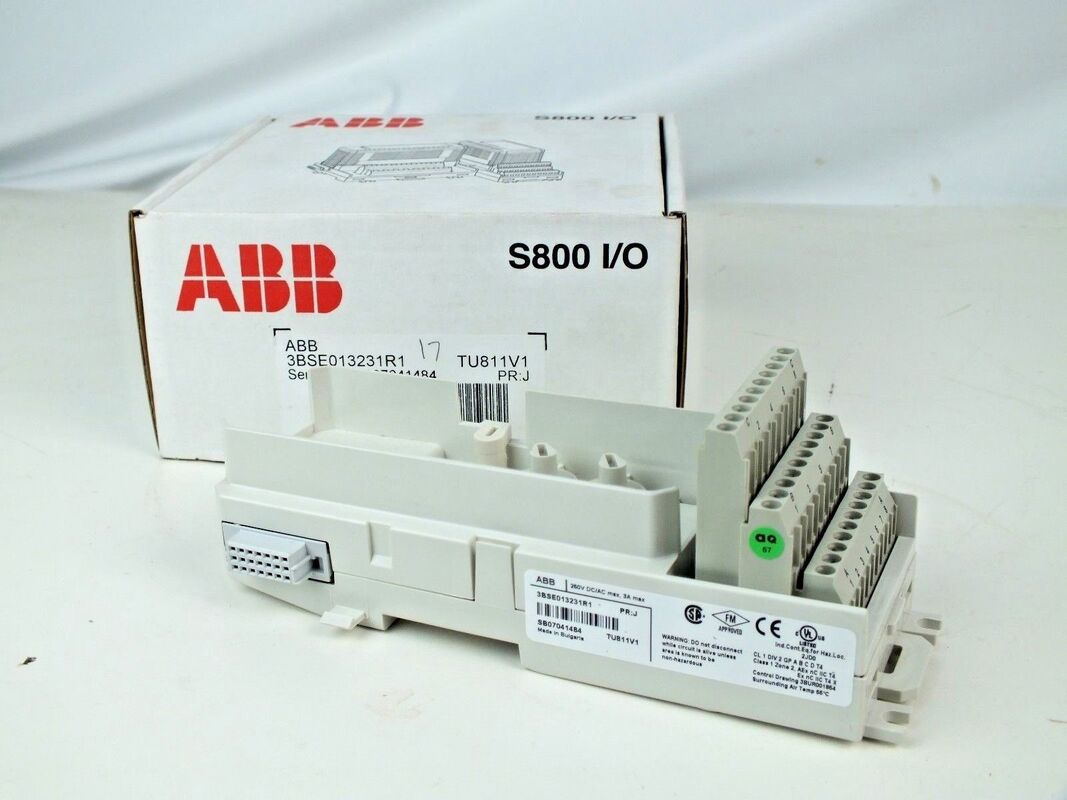

Nueva 3BSE013231R1 S800 unidad de la terminación del módulo del acuerdo de la entrada-salida TU811V1 de ABB, MTU, 250V
Descripción de TU811V1
El TU811V1 es 8 una unidad de la terminación del módulo del acuerdo del canal 250 V (MTU) para la entrada-salida S800. El MTU es una unidad pasiva usada para la conexión del cableado del campo a los módulos de la entrada-salida. También contiene una parte del ModuleBus.
El MTU distribuye el ModuleBus al módulo de la entrada-salida y al MTU siguiente. También genera la dirección correcta al módulo de la entrada-salida desplazando las señales salientes de la posición al MTU siguiente.
Dos llaves mecánicas se utilizan para configurar el MTU para diversos tipos de módulos de la entrada-salida. Esto es solamente una configuración mecánica y no afecta a la función del MTU o del módulo de la entrada-salida. Cada llave tiene seis posiciones, que da un número total de 36 diversas configuraciones.
Características y ventajas
Información general
| Número del artículo | 3BSE013231R1 |
| Tipo | Acuerdo |
| Conexión | Bloque de terminales |
| Canales | 8 |
| Voltaje | 250 V |
| Montaje | Ambas direcciones |
| Montaje del detalle | 55 horizontales Cº (°F) 131 ºC de la vertical 40 (°F) 104 |
| Uso con la entrada-salida | DI820, DI821, DO820, y DO821 |
| Entrada-salida sola/redundante | Solo |
Datos detallados
| Corriente máxima por el canal de entrada-salida | 3 A |
| Tamaños aceptables del alambre | Sólido: 0,2 - 4 mm2 Trenzado: 0,2 - 2,5 mm2, AWG 24 - 12 Recomendado apriete 0,5 - 0,6 nanómetros Longitud de desmontaje: 7 milímetros |
| Voltaje dieléctrico de la prueba | 2000 A.C. de V. |
UNIDAD TERMINAL DEL MTU DE LA ENTRADA-SALIDA
| Nombre | Tipo | Conexión | Canales | Voltaje | Montaje |
TU810V1 | Acuerdo | Bloque de terminales | 16 | 50 V | Ambas direcciones |
| TU811V1 | Acuerdo | Bloque de terminales | 8 | 250 V | Ambas direcciones |
| TU812V1 | Acuerdo | perno 25 D-sub | 16 | 50 V | Ambas direcciones |
| TU813 | Acuerdo | Encrespadura Broche-en el conector | 8 | 250 V | Ambas direcciones |
| TU814V1 | Acuerdo | Encrespadura Broche-en el conector | 16 | 50 V | Ambas direcciones |
| TU818 | Acuerdo | Bloque de terminales | 32 | 50 V | Ambas direcciones |
| TU819 | Acuerdo | perno 25 D-sub | 32 | 50 V | Ambas direcciones |
| TU830V1 | Extendido | Bloque de terminales | 16 | 50 V | Ambas direcciones |
| TU831V1 | Extendido | Bloque de terminales | 8 | 250 V | Ambas direcciones |
| TU833 | Extendido | Encrespadura Broche-en el conector | 16 | 50 V | Ambas direcciones |
| TU834 | Extendido | Bloque de terminales | 8 | 50 V | Ambas direcciones |
| TU835V1 | Extendido | Bloque de terminales | 8 | 50 V | Ambas direcciones |
| TU836V1 | Extendido | Bloque de terminales | 8 | 250 V | Ambas direcciones |
| TU837V1 | Extendido | Bloque de terminales | 8 | 250 V | Ambas direcciones |
| TU838 | Extendido | Bloque de terminales | 16 | 50 V | Ambas direcciones |
| TU839 | Extendido | Bloque de terminales | 8 | 250 V | Ambas direcciones |
| TU842 | Redundante | Bloque de terminales | 16 | 50 V | Horizontal |
| TU843 | Redundante | Bloque de terminales | 16 | 50 V | Vertical |
| TU844 | Redundante | Bloque de terminales | 8 | 50 V | Horizontal |
| TU845 | Redundante | Bloque de terminales | 8 | 50 V | Vertical |
| TU850 | Extendido | Bloque de terminales | 16 | 50 V | Ambas direcciones |
| TU851 | Extendido | Bloque de terminales | 16 | 250 V | Ambas direcciones |
| TU852 | Redundante | perno 25 D-sub | 16 | 50 V | Horizontal |
| TU854 | Redundante | perno 25 D-sub | 16 | 50 V | Horizontal |
| TU890 | Acuerdo | Bloque de terminales | 8 | 24 V | Horizontal |
| TU891 | Acuerdo | Bloque de terminales | 8 | 24 V | Horizontal |
Ambiental y certificación
| Marca del CE | Sí |
| Seguridad eléctrica | IEC 61131-2, UL 508 |
| Certificación marina | ABS, BV, DNV-GL, LR, RS, CCS |
| Grado de la protección | IP20 según IEC 60529 |
| Atmósfera corrosiva ISA-S71.04 | G3 |
| Condiciones de funcionamiento climáticas | 0 al °C +55 (almacenamiento -40 a +70 °C), RH=5 hasta el 95% ninguna condensación, IEC/EN 61131-2 |
| Grado de contaminación | Grado 2, IEC 60664-1 |
| Condiciones de funcionamiento mecánicas | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Categorías de sobretensión | IEC/EN 60664-1, EN 50178 |
| Clase del equipo | Clase I según IEC 61140; (tierra protegida) |
| Conformidad de RoHS | 50581:2012 del EN |
| Conformidad de WEEE | DIRECTIVE/2012/19/EU |
Dimensiones
| Altura | 170 milímetros (6,7 adentro.) incluyendo el cierre |
| Anchura | 64 milímetros (2,52 adentro.) incluyendo el conector, borde de 58,5 milímetros (2,3 adentro.) a afilar instalado |
| Profundidad | 64 milímetros (2,52 adentro.), incluyendo los terminales |
| Peso | 0,17 kilogramos (0,37 libras) |
