Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Módulo de la entrada-salida | Modelo NO.: | BC810K02 |
|---|---|---|---|
| Número del artículo: | 3BSE031155R1 | Redundancia: | Sí |
| Alta integridad: | Sí | Funcionamiento: | El intercambio caliente apoyó |
| Tipo del consumo de energía +24 V/máximo: | 50 mA de típico (70 mA de máximo) | Tipo de la disipación de poder.: | 1,2 W típico |
| Alta luz: | módulo de Ethernet i o,módulos del plc i o |
||

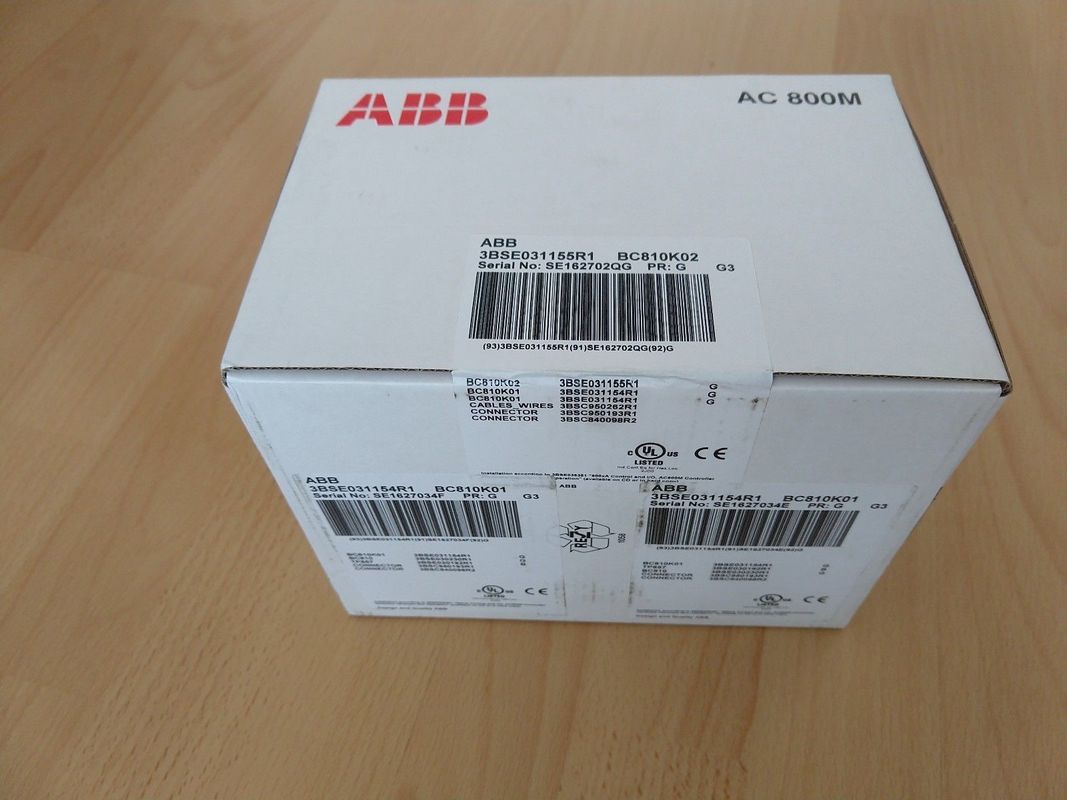

Módulo de la entrada-salida del MÓDULO 3BSE031155R1 del regulador BC810K02 de ABB AC800M NUEVO en caja
Descripción de BC810K02
La unidad BC810 consiste en dos porciones básicas: placa de base (TP857) y fuente de alimentación/tablero de lógica. La placa de base es donde residen los conectores al CEX-autobús y a la alimentación externa. Se pone a tierra al Dinar-carril a través de las piezas de metal de la vivienda. El tablero también lleva el diodo y el fusible de votación de la alimentación externa. La fuente de alimentación y el tablero de lógica contiene el convertidor de +3,3 V, la lógica, los conductores para la interconexión del CEX-autobús y el conector para el cable de la interconexión.
BC810 se puede utilizar con PM861A, PM862, PM864A, PM865, PM866, PM866A y PM867.
En un sistema completamente redundante con dos BC810 ligados y pares primarios/de reserva de la CPU, el reemplazo en línea de la ayuda BC810 de la placa de base de la CPU sin perturbar el tráfico de CEX. Si el BC810 tiene que ser substituido, todo el tráfico al segmento conectado de CEX se para.
El CEX-autobús se utiliza para extender los puertos de comunicación a bordo con las unidades del interfaz de comunicaciones. Es también posible utilizar interfaces de comunicaciones redundantes en el CEX-autobús. La unidad BC810 de la interconexión del CEX-autobús se utiliza para aumentar la disponibilidad en el CEX-autobús dividiéndolo en segmentos separados. Esto mejora la disponibilidad en sistemas con los interfaces de comunicaciones redundantes.
Información general
| Número del artículo | 3BSE031155R1 (BC810K02) |
| Redundancia | Sí |
| Alta integridad | Sí |
| Funcionamiento | El intercambio caliente apoyó |
Datos detallados
| Fuente de alimentación | Las entradas señalaron L+ y l 24 V nominales, variación entre 19,2 V DC y 30 V DC. |
| Tipo del consumo de energía +24 V/máximo | 50 mA de típico (70 mA de máximo) |
| Tipo de la disipación de poder. | 1,2 W típico |
Comunicaciones
| BC810K02 | BC820K02 | PM851AK01 |
| PM858K02 | PM860AK01 | PM862K01 |
| PM865K02 | SM811 (para PM865) | PM866AK01 |
| PM856AK01 | PM858K01 | PM862K02 |
| PM865K01 | PM866AK02 | PM867K01 |
| SM812 (para PM867) | PM891K01 | PM891K02 |
Ambiental y certificación
| Temperatura, funcionamiento | +5 al °C +55 (+41 a °F) +131 |
| Temperatura, almacenamiento | °C -40 a +70 (- °F) 40 a +158 |
| Humedad relativa | 5 al 95%, sin condensación |
| Clase de la protección | IP20 según EN60529, IEC 529 |
| Marca del CE | Sí |
| Seguridad eléctrica | UL508 |
| Ubicación peligrosa | clase 1, zona 2, nA IIC T4, ExnA IIC T4Gc X del cULus de AEx |
| Certificados marinos | ABS, BV, DNV-GL, LR, RS, CCS |
| Conformidad de RoHS | 50581:2012 del EN |
| Conformidad de WEEE | DIRECTIVE/2012/19/EU |
Características y ventajas
• Apoya unidades redundantes del interfaz de comunicaciones.
• Apoya el reemplazo en línea de la CPU.
• Fuente de la alimentación externa.
• Apoya intercambio caliente
Dimensiones
| Altura | 185 milímetros (7,3 adentro.) |
| Anchura | 59 milímetros (2,9 adentro.) |
| Profundidad | 127,5 (5,0 adentro.) |
| Peso | 1,5 kilogramos (3,31 libras) (paquete BC810K02) |
