Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Módulo de la entrada-salida | Modelo NO.: | CI857K01 |
|---|---|---|---|
| Número del artículo: | 3BSE018144R1 | Protocolo: | EL INSUM DE ABB |
| Principal o auxiliar: | Amo | Unidades máximas en el autobús de CEX: | 6 |
| Alta luz: | módulo de Ethernet i o,módulo de entrada-salida digital |
||

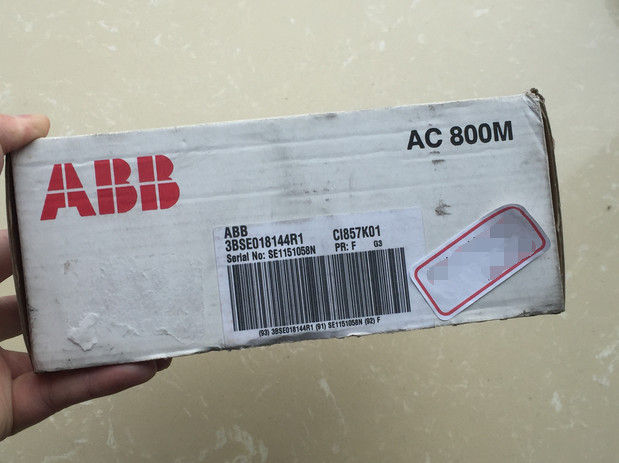

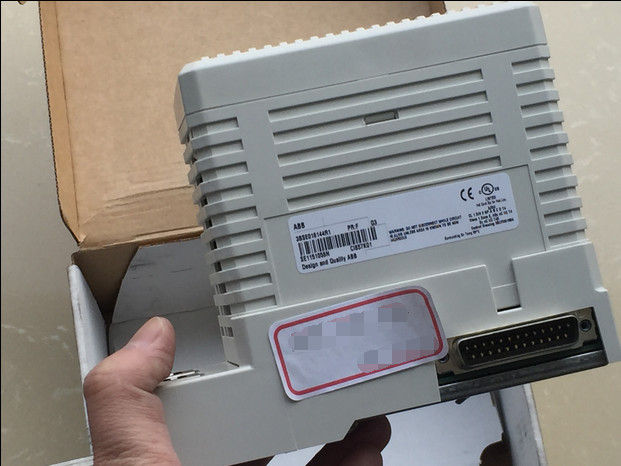

Módulo del interfaz de comunicaciones del módulo CI857K01 3BSE018144R1 de la entrada-salida de ABB AC800M NUEVO
Descripción de CI857K01
La integración de INSUM en la CA los 800M apoya una integración de la función, configuraciones del multidrop, una distribución más alta del tiempo y el tiempo sellando en el dispositivo de distribución, y utiliza la tecnología estándar de Ethernet para distancias más largas de la comunicación. La velocidad de esta solución es el ms típicamente 500 para un lazo cerrado (indicación a partir de un motor hasta la operación de otro, si se asume que la duración de ciclo de 250 ms en la ejecución del control).
Los reguladores de la CA los 800M tienen acceso a las funciones de INSUM a través de bloques de la función en la biblioteca de la comunicación de INSUM. El CI857 es accionado por la unidad del procesador, vía el CEX-autobús, y por lo tanto no requiere ninguna fuente adicional de la alimentación externa.
Comunicaciones
| Modelo no. | Protocolo | Principal o auxiliar |
| CI801 | PROFIBUS DP-V1 | Esclavo |
| CI840A | PROFIBUS DP-V1 | Esclavo |
| CI853 | COMLI y MODBUS RTU | Maestro/satélite |
| CI854B | PROFIBUS DP-V1 | Amo |
| CI855 | MasterBus 300 de ABB | Amo |
| CI856 | ENTRADA-SALIDA DEL S100 DE ABB | Amo |
| CI857 | EL INSUM DE ABB | Amo |
| CI858 | DriveBus de ABB | Amo |
| CI860 | HSE de Fieldbus de la FUNDACIÓN | Maestro/satélite |
| CI865 | Entrada-salida de Satt de ABB | Amo |
| CI867 | MODBUS TCP | Maestro/satélite |
| CI868 | IEC 61850 | Maestro/satélite |
| CI869 | Advant Fieldbus 100 de ABB | Esclavo |
| CI871 | PROFINET IO | Amo |
| CI873 | IP de Ethernet/DeviceNet | Amo |
| TB820V2 | Modulebus de ABB | Esclavo |
| TB825 (modo multi) | Modulebus de ABB | Esclavo |
| TB826 (solo modo) | Modulebus de ABB | Esclavo |
| TB840A | Modulebus de ABB | Esclavo |
| TB842 | Modulebus de ABB | No aplicable |
| TU807 | Modulebus de ABB | No aplicable |
| TU840 | Modulebus de ABB | No aplicable |
| TU841 | Modulebus de ABB | No aplicable |
| TU846 | Modulebus de ABB | No aplicable |
| TU847 | Modulebus de ABB | No aplicable |
| TU848 | Modulebus de ABB | No aplicable |
| TU849 | Modulebus de ABB | No aplicable |
Información general
| Protocolo | EL INSUM DE ABB |
| Número del artículo | 3BSE018144R1 |
| Principal o auxiliar | Amo |
| Velocidad de la transmisión | 10 mbit/s |
| Línea redundancia | No |
| Redundancia del módulo | No |
| Intercambio caliente | Sí |
| Utilizado así como regulador del HI | Sí |
Datos detallados
| Unidades máximas en el autobús de CEX | 6 |
| Conector | Hembra RJ-45 (8-pin) |
| 24 tipos del consumo de V. | tipo 150 mA |
Ambiental y certificación
| Temperatura, funcionamiento | °C 55 |
| Clase de la protección | IP20 según EN60529, IEC 529 |
| Marca del CE | Sí |
| Conformidad de RoHS | 50581:2012 del EN |
| Conformidad de WEEE | DIRECTIVE/2012/19/EU |
Características y ventajas
Dimensiones
| Altura | 185 milímetros (7,3 adentro.) |
| Anchura | 59 milímetros (2,3 adentro.) |
| Profundidad | 127,5 milímetros (5,0 adentro.) |
| Peso (base incluyendo) | 700 g (1,5 libras) |
