Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | MÓDULO ENTRADO | Número de modelo.: | DI880 |
|---|---|---|---|
| Número del artículo: | 3BSE028586R1 | Especificación de la señal: | 24 C.C. de V. |
| Número de canales: | 16 canales | Tipo de la señal: | Hundimiento actual |
| Tipo de producto: | Entrada análoga | Mecánicos: | S800 |
| Resaltar: | módulos del plc i o,módulo de Ethernet i o |
||

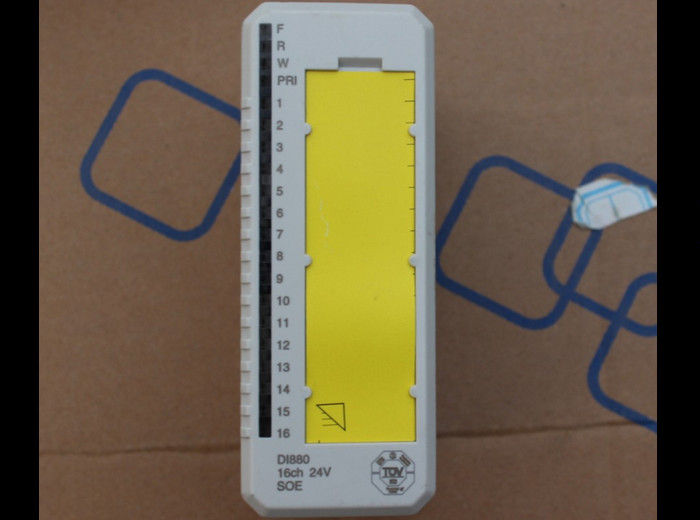

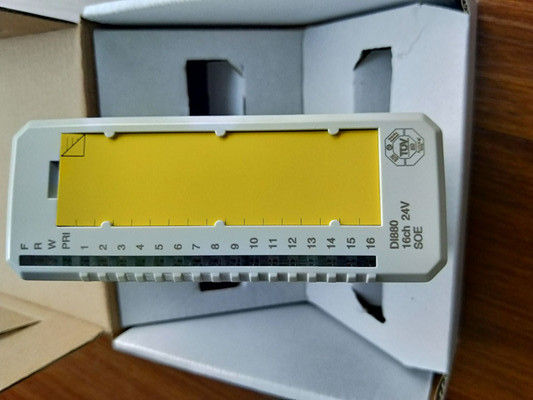

ABB DI880 3BSE028586R1 Módulo de entrada digital de alta integración con base TU810V1
Descripción del DI880:
El DI880 es un módulo de entrada digital de 16 canales de 24 V de corriente continua para configuración única o redundante.Cada canal de entrada consta de componentes limitantes de corriente, componentes de protección EMC, LED de indicación de estado de entrada y barrera de aislamiento óptico.La función de secuencia de eventos (SOE) puede recopilar eventos con una resolución de 1 msLa cola de eventos puede contener hasta 512 x 16 eventos. La función incluye un filtro de obturador para suprimir eventos no deseados.La función SOE puede reportar el siguiente estado en el mensaje de evento, cola llena, jitter de sincronización, tiempo incierto, filtro del obturador activo y error de canal.
Información general
| El tipo | Entrada digital |
| Especificación de la señal | 24 V de corriente corriente |
| Número del artículo | Se aplicará el procedimiento siguiente: |
| Número de canales | 16 |
| Tipo de señal | Bajo corriente |
| HART | - No, no lo sé. |
| Empresa estatal | - ¿ Qué? |
| Redundancia | - ¿ Qué? |
| Alta integridad | - ¿ Qué? |
| Seguridad intrínseca | - No, no lo sé. |
| Mecánica | S800 |
Modulos de E/S
| Los demás | Los demás: | Los demás: | Los demás: | Los demás |
| Los demás elementos | Los demás: | Los demás | Los demás: | Los demás elementos |
| Los demás: | Los demás: | Los demás: | No incluye: | No se aplican las disposiciones de la Directiva 2008/57/CE. |
| No incluye: | AO820 | No incluidos en el anexo II | No incluidos | No incluidos |
| Los demás: | Los demás: | Los demás: | Los demás: | Los demás: |
| Los demás: | Los demás: | Los demás: | Los demás | Los demás: |
| Los demás: | Los demás: | Los demás: | Los demás: | Los demás: |
| Los demás: | No incluidos en la lista | No incluidos en la lista | No incluidos en la lista | No incluidos en la lista |
| No incluidos en la lista | No incluidos en la lista | No incluidos en la lista | No incluidos en la lista | No incluidos en la lista |
| No incluidos en la lista | No incluidos | No incluidos en la lista | DP820 | DP840 |
Datos detallados
| Variación de tensión de entrada, "0" | -30... +5 V |
| Rango de voltaje de entrada, "1" | 1130 V |
| Impedancia de entrada | 3.1 kΩ |
| El aislamiento | En grupo aislados del suelo |
| Tiempos de filtro (digitales, seleccionables) | 0 a 127 ms |
| Limitación de corriente | Construido en potencia de sensor de corriente limitada |
| Duración máxima del cable de campo | 600 metros (656 metros) |
| Precisión del registro de eventos | -0 ms / +1,3 ms |
| Resolución de grabación de eventos | 1 ms |
| Tensión de aislamiento nominal | 50 V |
| Voltado de ensayo dieléctrico | 500 V de corriente alterna |
| Disipación de energía | 2.4 W |
| Consumo de corriente +5 V Modulebus | Tipo 125 mA, máximo 150 mA |
| Consumo de corriente +24 V externo | 15 mA + potencia del sensor, máximo 527 mA |
El diagnóstico
| LEDs delanteros | F (ault), R (un), W (learning), P (rimary), Canal 1-16 Estado |
| Supervisión | Potencia del proceso, circuitos internos |
| Indicación del estado de la supervisión | Error del módulo, advertencia del módulo, error del canal interno |
Medio ambiente y certificación
| Marcado CE | - ¿ Qué? |
| Seguridad eléctrica | Se aplican las siguientes medidas: |
| Ubicación peligrosa | El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción. |
| Certificación de las empresas marinas | Los requisitos de seguridad de los vehículos de transporte aéreo se aplican a los vehículos de transporte aéreo de pasajeros. |
| Calificación de protección | IP20 de acuerdo con la CEI 60529 |
| La temperatura de la atmósfera es la siguiente:04 | G3 |
| Condiciones climáticas de funcionamiento | 0 a +55 °C (almacenamiento -40 a +70 °C), RH=5 a 95% sin condensación, IEC/EN 61131-2 |
| Grado de contaminación | Grado 2, CEI 60664-1 |
| Condiciones de funcionamiento mecánico | Se aplicará la norma ISO/IEC 61131-2. |
| CEM | La norma EN 61000-6-4 y la norma EN 61000-6-2 |
| Categorías de sobrevolución | Se aplicará la norma ISO/IEC 60664-1 y la norma EN 50178. |
| Clase de equipos | Clase I de acuerdo con la norma IEC 61140; (protección de la tierra) |
| Temperatura ambiente máxima | 55 °C (131 °F), para el montaje vertical en un MTU compacto de 40 °C (104 °F) |
| Cumplimiento de la Directiva RoHS | En la norma EN 50581:2012 |
| Cumplimiento de los RAEE | El presente Reglamento entrará en vigor el día siguiente al de su publicación en el Diario Oficial de la UE. |
Compatibilidad
| Uso con MTU | El valor de las emisiones de CO2 de las instalaciones de ensayo se calculará en función de las emisiones de CO2 de las instalaciones de ensayo. |
| Código de clave | FF |
Las dimensiones
| Alturas | 119 mm (4,7 ̊) |
| Ancho | 45 mm (1,77 ̊) |
| Profundidad | 102 mm (4.01 ), 111 mm (4.37 ), incluido el conector |
| Peso | 0.15 kg (0,33 libras) |
