Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Módulo entrado | Modelo NO.: | AI895 |
|---|---|---|---|
| Número del artículo: | 3BSC690086R1 | Especificación de la señal: | 4… 20 mA |
| Número de canales: | 8 canales | Tipo de señal: | Solo unipolar terminado |
| Tipo: | Entrada análoga | Mecánicos: | S800 |
| Alta luz: | módulo de Ethernet i o,módulo de entrada-salida digital |
||

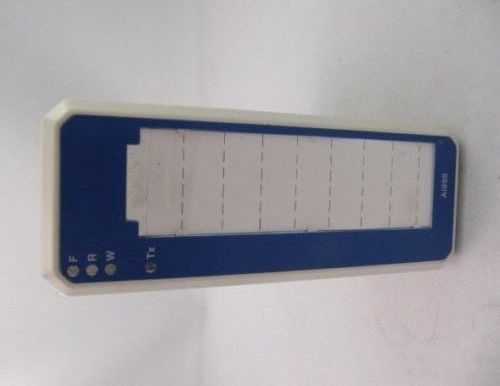

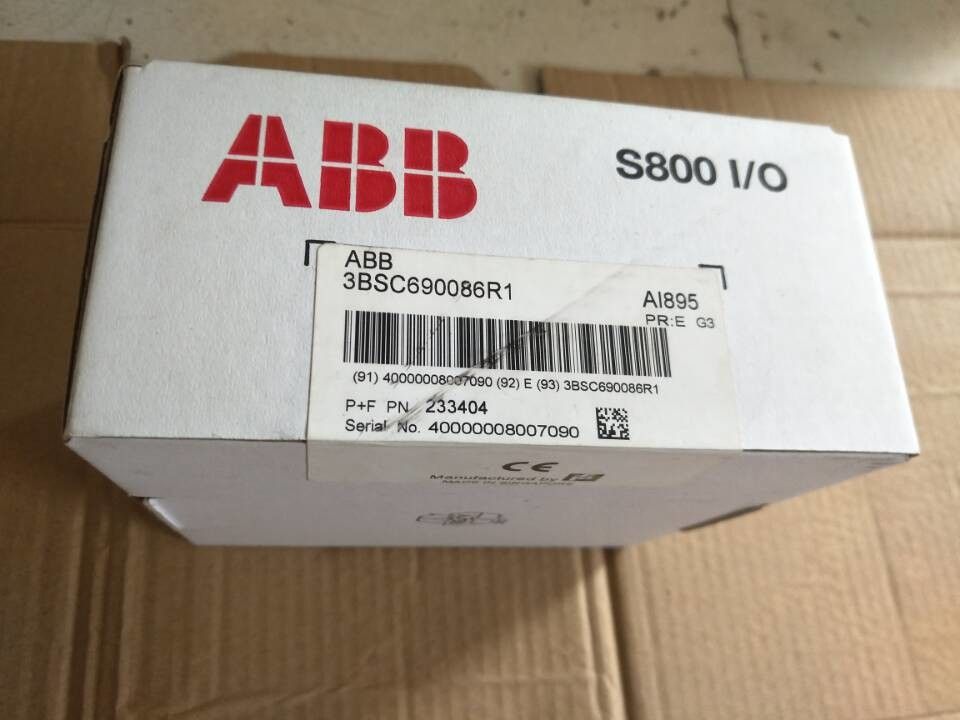

El análogo de la serie de ABB S800 entró el módulo AI895 3BSC690086R1, 8 canal, 4-20mA/Hart
Descripción de AI895:
El módulo entrado análogo AI895 puede interconectar directamente transmisores de dos hilos y con una conexión particular puede también interconectar 4 transmisores del alambre sin perder la capacidad del CIERVO. El módulo entrado análogo AI895 tiene 8 canales. El módulo incluye componentes de la protección de la seguridad intrínseca en cada canal para la conexión al equipo de proceso en áreas peligrosas sin la necesidad de dispositivos externos adicionales. Cada canal puede accionar y supervisar un transmisor y una comunicación de proceso de dos hilos del CIERVO. La caída de voltaje de entrada de la entrada actual es típicamente 3 V, PTC incluyó. La fuente del transmisor para cada canal puede proporcionar por lo menos 15 V en una corriente de lazo de 20 mA para accionar ex transmisores de proceso certificados y se limita a 23 mA en condiciones de sobrecarga.
TU890 y TU891 condensan el MTU se pueden utilizar con este módulo y permite la conexión de dos hilos a los dispositivos de proceso sin terminales adicionales. TU890 para los ex usos y TU891 para los usos no ex.
Información general
| Tipo | Entrada análoga |
| Especificación de la señal | 4… 20 mA |
| Número del artículo | 3BSC690086R1 |
| Número de canales | 8 |
| Tipo de la señal | Solo unipolar terminado |
| CIERVO | Sí |
| SOE | No |
| Redundancia | No |
| Alta integridad | No |
| Seguridad intrínseca | Sí |
| Mecánicos | S800 |
Módulos de la entrada-salida
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Datos detallados
| Resolución | pedazo 12 |
| Aislamiento | Groupwise aisló de la tierra |
| Debajo/sobre gama | 1.5 / 22 mA |
| Error | Tipo. 0,05%, máximo 0,1% |
| Deriva de la temperatura | Tipo. 100 ppm/°C |
| Filtro entrado (tiempo de subida 0-90%) | ms 20 |
| Limitación actual | Construido en poder limitado actual del transmisor |
| CMRR, 50Hz, 60Hz | >DB 80 |
| NMRR, 50Hz, 60Hz | >DB 10 |
| Voltaje de aislamiento clasificado | 50V |
| Voltaje dieléctrico de la prueba | A.C. 500V. |
| Disipación de poder | 4,75 W |
| Consumo actual +5 V Modulebus | Tipo. 130 mA |
| Externo del consumo actual +24 V | Tipo. 270 mA, máximo. |
Diagnósticos
| Frente LED | F (ault), R (la O.N.U), W (el arning), Tx (communiation del CIERVO) |
| Supervisión | Fuente de proceso interna |
Características y ventajas
• 8 canales para 4… 20 mA, solos terminaron entradas unipolares.
• Comunicación del CIERVO.
• 1 grupo de 8 canales aislados de la tierra.
• Poder y monitor para los ex transmisores de dos hilos certificados.
• No energía-almacenar las entradas análogas para las fuentes externamente energía.
Compability
| Uso con el MTU | TU890, TU891 o TU891Z |
| Código que cierra | AE |
Dimensiones
| Altura | 119 milímetros (4.7") |
| Anchura | 45 milímetros (1.77") |
| Profundidad | 102 milímetros (4.01"), 111 milímetros (4.37") incluyendo el conector |
| Peso | 0,2 kilogramos (0,44 libras.) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
