Servomotor codificador NUMATICS L22BA452BG17G61 24VDC 50(KHz) 0.45kW
L22BA452BG17G61 Descripción

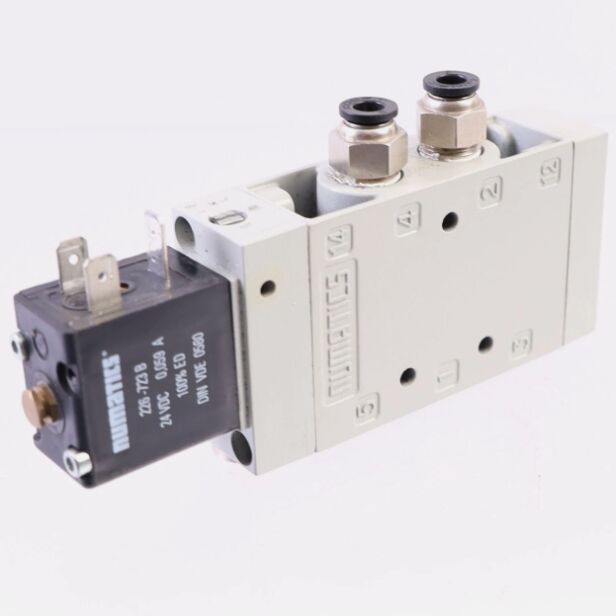

La L22BA452BG17G61 es una válvula direccional neumática de control de solenoide simple y retorno por resorte de la serie L2 de Numatics (ahora parte de Emerson/Aventics). Presenta una configuración de carrete y camisa 4/2 (5 puertos, 2 posiciones), diseñada para automatización de fábricas y control de movimiento. Convirtiendo señales eléctricas en actuación neumática, controla cilindros de doble efecto a través de CC-Link o señales cableadas. Con un ancho de cuerpo compacto de 1" y capacidad de montaje en línea/múltiple (2–12 estaciones), se adapta a gabinetes de control densos y colectores multiestación. Clasificada para alto flujo y amplios rangos de presión, garantiza un rendimiento confiable en entornos industriales hostiles.
L22BA452BG17G61 Características Clave
- Control de Alto Flujo 4/2: Diseño de carrete y camisa de 5 puertos y 2 posiciones para actuación de cilindro de doble efecto.
- Piloto de Solenoide y Retorno por Resorte: Piloto de solenoide simple de 24 VCC con retorno por resorte; bloqueo de anulación empotrado para intervención manual.
- Factor de Forma Ahorrador de Espacio: Cuerpo estrecho de 1" para montaje denso en línea o en colector (2–12 estaciones).
- Amplio Rango de Presión: Válvula principal: vacío de 28" Hg a 150 PSIG (10 bar); piloto: 14.5–150 PSIG (1–10 bar).
- Alta Capacidad de Flujo: Hasta 79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar) para una respuesta rápida del cilindro.
- Conexiones G de 1/4": Rosca universal para una fácil integración con líneas neumáticas.
- Bobina de Baja Potencia: Bobina eficiente de 24 VCC, 1.42 W con conexión enchufable DIN para un reemplazo rápido.
- Servicio sin Lubricación: Compatible con sistemas de aire sin lubricación, lo que reduce el mantenimiento.
- Diagnóstico Integrado: Indicadores LED integrados para el estado de alimentación/actuación; montaje en colector visible para una mejor visibilidad.
- Construcción Robusta: Resiste vibraciones, golpes e interferencias electromagnéticas para un funcionamiento confiable a largo plazo.
L22BA452BG17G61 Materiales y Aplicaciones
Materiales
- Cuerpo: Fundición a presión de zinc-aluminio para mayor resistencia, resistencia a la corrosión y estabilidad térmica.
- Carrete/Camisa: Acero endurecido/aleación de acero para resistencia al desgaste y sellado preciso.
- Sellos: Caucho de nitrilo (NBR) para compatibilidad con el aire, baja fricción y larga vida útil.
- Terminales/Conectores: Terminales de tornillo de latón niquelado + conector de solenoide DIN 43650 para cableado seguro y a prueba de corrosión.
- Carcasa/Enclosure: Plástico de ingeniería reforzado con vidrio (UL94 V-0) para resistencia a la llama y durabilidad mecánica.
- Herrajes de Montaje: Tornillos de acero inoxidable para fijación al colector, garantizando resistencia a las vibraciones.
Aplicaciones Típicas
- Automatización de Fábricas: Líneas de montaje, maquinaria de embalaje y sistemas de transporte para control de cilindros.
- Máquinas Herramienta y Robótica: Centros de mecanizado CNC, brazos robóticos y estaciones de sujeción.
- Manipulación de Materiales: Paletizadores, elevadores y sistemas de clasificación para actuación neumática de alto ciclo.
- Procesos e Industria General: Plantas de alimentos y bebidas, farmacéuticas y químicas que requieren aire sin lubricación y amplia tolerancia a la presión.
- Fabricación de Automóviles: Automatización de talleres de carrocería, montaje de motores y líneas de prensado.
L22BA452BG17G61 Parámetros Importantes
| Parámetro |
Especificación |
| Número de Pieza |
L22BA452BG17G61 |
| Marca |
Numatics (Emerson/Aventics) |
| Tipo de Producto |
Válvula de Control Direccional Serie L2 con Piloto de Solenoide 4/2 |
| Configuración de Válvula |
4 vías, 2 posiciones (5 puertos), carrete y camisa |
| Actuación |
Piloto de solenoide simple + retorno por resorte; anulación de bloqueo empotrada (manual) |
| Tamaño de Puerto |
1/4" G (rosca) |
| Capacidad de Flujo |
79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar); factor Cv ~1.70 |
| Presión de Operación Principal |
Vacío de 28" Hg a 150 PSIG (1–10 bar) |
| Presión del Piloto (Interna/Externa) |
14.5–150 PSIG (1–10 bar) |
| Bobina del Solenoide |
24 VCC, 1.42 W; conector enchufable DIN 43650 |
| Temperatura Ambiente |
-23 °C a +66 °C (-10 °F a +115 °F) |
| Medio |
Aire comprimido (lubricado o sin lubricar) |
| Montaje |
En línea o en colector (2–12 estaciones); opciones comunes de suministro/escape |
| Material del Cuerpo |
Fundición a presión de zinc-aluminio |
| Material del Sello |
Nitrilo (NBR) |
| Peso |
Aprox. 0.86 lbs (390 g) |
| Dimensiones (An×Al×Pr) |
Aprox. 2.89 × 5.99 × 2.00" (73.4 × 152.2 × 50.8 mm) |
| Certificaciones |
CE, RoHS; conforme a ISO 12238 (válvulas neumáticas) |
| Cumplimiento |
NEMA 0 (gabinete interior); protección IP20 |
