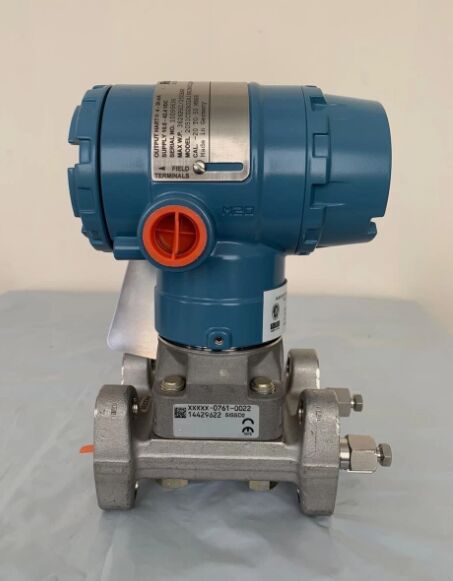

2051CD2A02A1BHJM4C1Q4Q8 ROSEMOUNT Transmisor de Presión y Temperatura de 0 a 1000 Bar
2051CD2A02A1BHJM4C1Q4Q8 Descripción
El Rosemount 2051CD2A02A1BHJM4C1Q4Q8 es un transmisor de presión diferencial Coplanar™ diseñado para mediciones de alta precisión de presión, flujo y nivel en sistemas de control de procesos industriales. Construido sobre la plataforma Coplanar de Emerson, este transmisor ofrece mediciones estables y precisas con comunicación digital avanzada y una sólida compatibilidad con procesos. Cuenta con una salida analógica de 4-20 mA con protocolo HART® para una integración perfecta con sistemas DCS y PLC, lo que lo hace ideal para aplicaciones críticas de monitoreo y control de procesos.
2051CD2A02A1BHJM4C1Q4Q8 Características Clave
- Medición de Alta Precisión: Precisión de referencia estándar de ±0.075% del alcance; opcional ±0.065% para aplicaciones ultrarrápidas.
- Amplia Relación de Turndown: Relación de turndown líder en la industria de 100:1 para una configuración de rango flexible y un inventario reducido.
- Estabilidad a Largo Plazo: Estabilidad de 2 años de ±0.10% del alcance; estabilidad opcional de 5 años para un mantenimiento mínimo.
- Diseño Coplanar™: Construcción compacta y hermética con colector integrado y compatibilidad de sellado.
- Comunicación HART®: Salida analógica de 4-20 mA con protocolo digital HART® para configuración y diagnóstico remotos.
- Pantalla LCD Integrada: Interfaz de operador local para configuración in situ, calibración y monitoreo de variables de proceso.
- Aislamiento Integral: Aislamiento eléctrico completo entre los circuitos de proceso, alimentación y señal para inmunidad al ruido.
- Certificado SIL 2/3: Certificación de seguridad funcional según IEC 61508 para sistemas instrumentados de seguridad.
- Aprobación para Ubicaciones Peligrosas: Adecuado para su uso en entornos industriales explosivos y corrosivos.
- Protección Robusta: Protección contra cortocircuitos y polaridad inversa para un funcionamiento fiable.
2051CD2A02A1BHJM4C1Q4Q8 Materiales y Aplicaciones
Materiales
- Partes Húmedas del Proceso: Diafragma de aislamiento: acero inoxidable 316L (SST); Brida de proceso: SST 316L; Juntas tóricas: PTFE con carga de vidrio.
- Fluido de Relleno: Aceite de silicona para un rendimiento estable del sensor en rangos de temperatura.
- Carcasa: Aleación de aluminio con recubrimiento resistente a la corrosión; entradas de conducto NPT de 1/2-14.
- Terminales: Contactos chapados en oro para una transmisión de señal fiable; terminales de tornillo para un cableado seguro.
- Montaje: Montaje tradicional con brida y soportes de acero al carbono para instalación en tubería de 2 pulgadas.
Aplicaciones Típicas
- Control de Procesos: Medición de presión diferencial para monitoreo de flujo (orificio, venturi), nivel y filtros.
- Petróleo y Gas: Monitoreo de cabeza de pozo, control de presión de tuberías y medición de nivel de separador.
- Procesamiento Químico: Control de presión de reactor, medición de fluidos corrosivos y sistemas de parada de seguridad.
- Generación de Energía: Nivel de tambor de caldera, flujo de vapor y aplicaciones de control de turbinas.
- Agua y Aguas Residuales: Control de bombas, presión diferencial de filtros y monitoreo de nivel de tanques.
- Farmacéutica y Alimentaria: Medición higiénica de presión y flujo de procesos (con sellos opcionales).
2051CD2A02A1BHJM4C1Q4Q8 Parámetros Importantes
| Parámetro |
Especificación |
| Número de Parte |
2051CD2A02A1BHJM4C1Q4Q8 |
| Familia de Productos |
Transmisor de Presión Diferencial Coplanar™ Rosemount 2051 |
| Tipo de Medición |
Presión Diferencial (DP) |
| Rango de Presión |
–250 a 250 inH₂O (–623 a 623 mbar) |
| Señal de Salida |
4-20 mA CC con comunicación digital HART® |
| Precisión de Referencia |
±0.075% del alcance (estándar); ±0.065% (opcional) |
| Estabilidad a Largo Plazo |
±0.10% del alcance (2 años); ±0.10% (opcional, 5 años) |
| Relación de Turndown |
Hasta 100:1 |
| Voltaje de Suministro |
10.5-42.4 V CC (alimentado por bucle) |
| Temperatura del Proceso |
–40 °C a +85 °C (–40 °F a +185 °F) |
| Temperatura Ambiente |
–40 °C a +85 °C (–40 °F a +185 °F) |
| Conexión de Proceso |
Brida Coplanar, SST 316L; Drenaje/ventilación NPT de 1/2-14 |
| Materiales Húmedos |
Diafragma/brida SST 316L; Juntas tóricas de PTFE con carga de vidrio; Fluido de relleno de silicona |
| Material de la Carcasa |
Aleación de aluminio, protección IP66/IP67 |
| Pantalla |
LCD integrado (opción M4) para variables de proceso y diagnóstico |
| Certificaciones |
SIL 2/3 (IEC 61508); Seguridad Intrínseca ATEX; NACE; Ubicación Peligrosa |
| Documentación |
Certificado de calibración (Q4); Trazabilidad de materiales (Q8 según EN 10204 3.1) |
| Dimensiones |
Diseño Coplanar compacto; Montaje: soporte para tubería de 2 pulgadas |
| Peso |
Aprox. 1.8 kg (3.97 lbs) |
