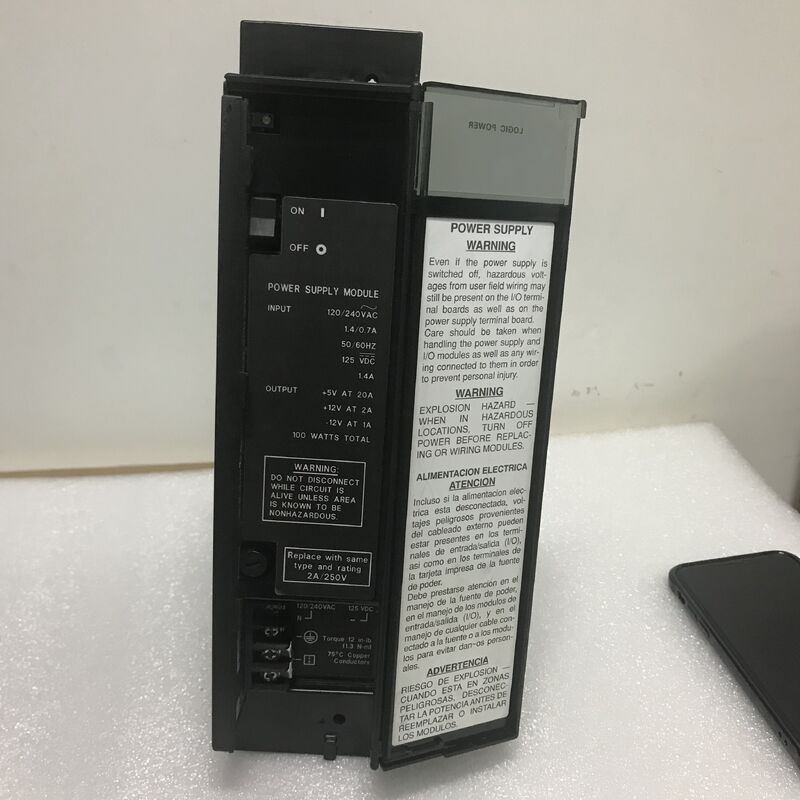

GE Fanuc Emerson Serie 90-70 Módulo de alimentación IC697PWR711 120/240 VAC

GE Fanuc Emerson Serie 90-70  Módulo de Fuente de Alimentación   IC697PWR711  120/240 VCA

Descripción
El IC697PWR711 es un módulo de fuente de alimentación de la familia de Controladores Lógicos Programables (PLC) Serie 90-30 de Ge Fanuc. Este módulo tiene una compatibilidad de voltaje de entrada seleccionable, como 120 VCA y 240 VCA, dictada por una configuración de puente externo. Para ambos voltajes de entrada nominales, los rangos de voltaje aplicables son de 90 a 132 VCA o de 180 a 264 VCA, con una frecuencia de 47 a 63 Hz.

El IC697PWR711 tiene un suministro de voltaje de salida de +5VCC, 12VCC y -12VCC y señales de secuenciación de nivel lógico hacia el backplane. Esta fuente de alimentación se monta en la ubicación más a la izquierda del rack 90-30, conectada a través del conector de backplane de 48 pines. Esta fuente de alimentación es capaz de suministrar energía a un segundo rack siempre que la carga total del rack adicional no exceda la capacidad total de 100 vatios del IC697PWR711. Específicamente, el segundo rack debe ser inferior a 5.2 amperios. Además, para alimentar el segundo rack se requiere el uso de un cable de conexión de 3 pies. El segundo rack debe estar al alcance de este cable, ya que no está diseñado para operar a más de 3 pies.

Tiene una construcción de montaje en rack deslizante. El +5VCC entrega una salida máxima de 18 amperios, el +12VCC una salida máxima de 2 amperios y un máximo de 1 amperio de la salida de -12VCC. Esta fuente de alimentación tiene protección interna electrónica contra cortocircuitos y sobrecorriente. Para la fusiblería del circuito derivado, se debe instalar un interruptor externo de tamaño apropiado. Esta fuente de alimentación tiene un interruptor de ENCENDIDO/APAGADO para poner la fuente de alimentación en operación activa.

Este módulo presenta una construcción de rack deslizante y operación de 2 racks desde una sola fuente de alimentación. El módulo de fuente de alimentación GE Fanuc Automation IC697PWR711 incluye protección electrónica contra cortocircuitos y corrección del factor de potencia cuando opera con voltaje de CA. Si el módulo de fuente de alimentación GE Fanuc Automation IC697PWR711 está destinado a tener operaciones continuas en entornos con altas temperaturas y bajos voltajes de línea, sus especificaciones deben ser reducidas para garantizar operaciones seguras. Las operaciones normales solo son posibles con temperaturas inferiores a 60 grados Celsius. El módulo de fuente de alimentación GE Fanuc Automation IC697PWR711 se instala en la ranura izquierda de un rack GE IC697 o cualquier rack integrador VME y es un tipo de módulo enchufable. Este módulo viene con una corriente de irrupción de pico de medio ciclo de entrada de 3 amperios.
