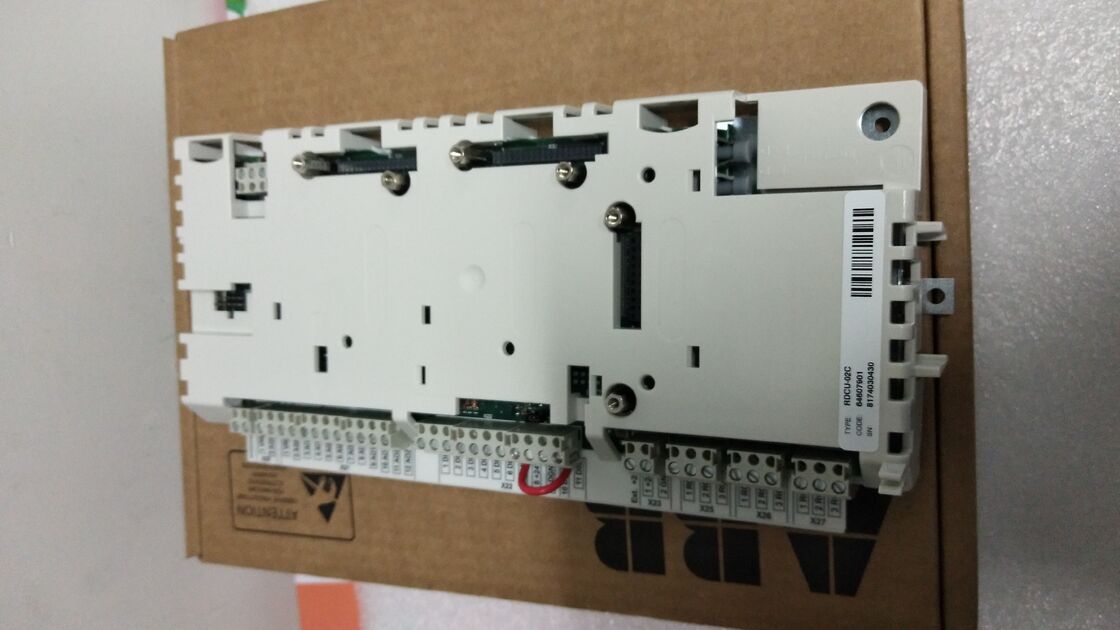

| Tipo de producto | Descripción |
|---|---|
| Fabricante | ABB |
| Número de la parte/MPN | Se aplicará el procedimiento siguiente: |
| Categoría | Controladores, piezas de automatización |
| Condición | Nuevo. |
| Válvula de entrada | 415 V |
| Fase de entrada | Fase 3 |
| Frecuencia de entrada | 50 Hz |
En general
Los escudos de los cables de E/S deben estar conectados a tierra al chasis del cubículo lo más cerca posible de la RDCU.
Utilice grumetes en todas las entradas del cable.
Cuando desconecte cables de fibra óptica, siempre tome el conector, no el cable en sí.No toque los extremos de las fibras con las manos desnudas, ya que la fibra es extremadamente sensible a la suciedad..
La carga de tracción máxima a largo plazo para los cables de fibra óptica incluidos es de 1 N; el radio mínimo de curvatura a corto plazo es de 25 mm (1 ̊).
Conexiones de entrada/salida digital/analógica
Consulte el manual de firmware del programa de aplicación en cuestión.
Instalación de módulos opcionales
Seguir las instrucciones del manual de usuario del módulo.
Otras conexiones
Véase también el diagrama de cableado a continuación.
Alimentación de la unidad RDCU
La unidad puede ser alimentada desde la placa de alimentación del módulo del inversor (o de alimentación IGBT), siempre que la corriente máxima de 1 A no se supere.
La RDCU también puede ser alimentada desde una fuente de corriente continua externa de 24 V. Tenga en cuenta que el consumo de corriente de la RDCU depende de los módulos opcionales conectados.(Para el consumo corriente de los módulos opcionales, véase sus respectivos manuales de usuario.)
Conexión de fibra óptica al módulo de alimentación del inversor/IGBT
Conectar el enlace PPCS de la placa AINT (módulos de la serie ACS 800) del módulo del inversor (o fuente IGBT) a los conectores de fibra óptica V57 y V68 de la RDCU.
Nota: Las distancias máximas recomendadas para el enlace de fibra óptica son de 10 m (para el cable [POF] de plástico).
