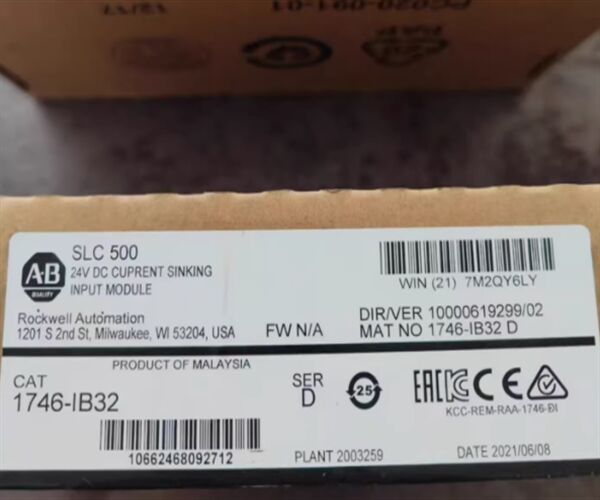

1746-IB32 Módulo de entrada digital de CC Allen-Bradley
Descripción del 1746-IB32
El Allen-Bradley 1746-IB32 es un módulo de entrada discreta SLC 500. Este módulo funciona a una tensión nominal de 24 VCC y a un rango de tensión de 15-30 V CC a 50 °C (122 °F) o 15-26,4 V CC a 60 °C (140 °F). Este módulo se utiliza normalmente para conectar dispositivos eléctricos como interruptores, sensores, contactos auxiliares y otros dispositivos binarios o de ENCENDIDO/APAGADO. Se pueden conectar hasta treinta y dos (32) señales de entrada a este módulo a través de los 32 canales de entrada del módulo integrado.
Es compatible para su uso con cualquier procesador SLC 500, idealmente con el hardware de estilo modular SLC 500. Admite la instalación local, junto al controlador o en un bastidor de E/S de expansión o en un chasis de E/S remoto a través de un adaptador de comunicación SLC 500. Se instala directamente en cualquier ranura disponible del chasis 1746, excepto en la ranura 1, que está reservada para el controlador SLC 500.
El 1746-IB32 tiene un consumo de corriente del plano posterior de 50 mA a 5 VCC con una tensión de entrada máxima en estado de apagado de 5 VCC, una corriente de entrada nominal de 5,1 mA a 24 V CC, una corriente de entrada máxima en estado de apagado de 1,5 mA con un retardo de señal típico de 8 ms tanto para la transición de señal de ENCENDIDO a APAGADO como de APAGADO a ENCENDIDO.
Al instalar el módulo, asegúrese de que se ha retirado la alimentación del chasis, ya que este módulo no admite la extracción e inserción con alimentación (RIUP). Viene con un bloque de terminales extraíble que permite el cableado remoto al módulo, así como un mantenimiento simplificado, ya que el RTB permite la inserción en otro módulo del mismo tipo.
El 1746-IB32 ofrece aislamiento del plano posterior probado a 1500 voltios CA durante 60 segundos entre el plano posterior y la E/S y tiene una resistencia dieléctrica de 1500 voltios CA. La tensión mínima a través de su circuito en el estado de ENCENDIDO es de 15,0 voltios CC y en su estado de APAGADO, tiene una caída de tensión máxima de 5,0 voltios CC y una corriente de fuga máxima de 1,5 mA. El módulo 1746-IB32 tiene un tiempo de retardo de señal máximo de 3 ms en sus entradas en el modo ENCENDIDO y APAGADO y tiene una corriente de entrada nominal general de 5,1 mA a una tensión nominal de 24 voltios CC. El 1746-IB32 tiene un rango de temperatura de funcionamiento entre 0 y 60 grados Celsius (32 y 140 grados Celsius) con una humedad sin condensación del 5 al 95 % y tiene una resistencia a la vibración operativa de 1G a 5 a 200 hercios y una clasificación de choque de 30G.
Especificaciones técnicas del 1746-IB32
| Fabricante |
Allen Bradley |
| Categoría |
PLC |
| Línea de productos |
SLC 500 |
| Número de pieza |
1746-IB32 |
| GTIN |
10662468092712 |
| Peso |
0,38 libras (0,17 kg) |
| Tipo de módulo |
Módulo de entrada de CC digital |
| N.º de entradas |
Treinta y dos (32) entradas |
| Tensión de entrada |
24 VCC |
| Rango de tensión de funcionamiento |
15 a 30 V CC a 50° C; 15 a 26,4 V CC a 60° C. |
| Tiempo de retardo de entrada, APAGADO a ENCENDIDO |
3 ms |
| Disipación de potencia, por canal |
0,20 vatios |
| Disipación de potencia, por módulo |
6,65 vatios |
| Corriente del plano posterior a 24 voltios |
0 mA |
| Corriente del plano posterior a 5 voltios |
0,05 A |
| Rango de tensión |
15-30 voltios CC Sumidero |
| Entradas |
32 |
| Corriente del plano posterior (5 voltios CC) |
103 miliamperios |
| Retardo de señal |
3 milisegundos |
| Corriente en estado de apagado |
1 miliamperio |
| Aplicaciones |
Entradas de CC de uso general |
| Conexión de E/S |
1746-HT y 1746-HCA |
| Respuesta escalonada |
100 milisegundos de entrada, 2,5 milisegundos de salida |
| Clasificación de choque |
30G |
| UPC |
10662468092712 |
El Allen-Bradley 1746-IB32 es un módulo de entrada SLC 500. Se trata de un módulo de entrada de sumidero de 24 VCC que cuenta con treinta y dos (32) canales de entrada de sumidero, que aceptan un rango de tensión de señal de 15-30 VCC a 50 grados Celsius y 15-26,4 VCC a 60 grados Celsius. Tiene un consumo de corriente del plano posterior de 0,05 A con un retardo de señal de 3 ms para ambas transiciones.
