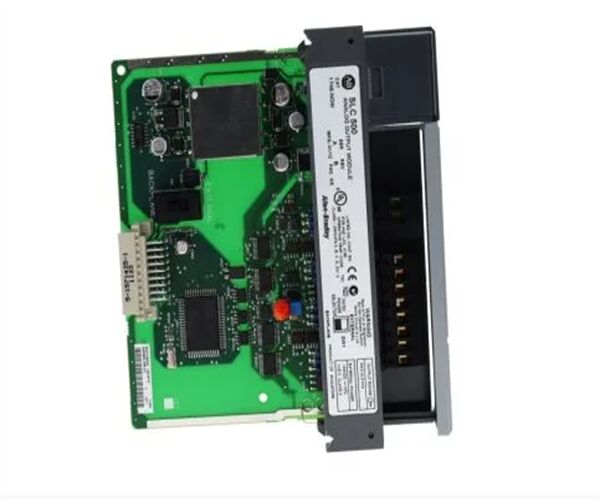

Módulo de salida analógica Allen Bradley 1746-NO4I, SLC 500, 4 canales
Introducción del producto Allen‑Bradley 1746‑NO4I
El Allen‑Bradley 1746‑NO4I es un módulo de salida de corriente analógica de 4 canales de la serie SLC 500, diseñado para convertir señales digitales de los procesadores SLC 500 en señales de corriente analógica estables y precisas, lo que es ideal para controlar dispositivos industriales impulsados por corriente, como actuadores, válvulas y transmisores en sistemas de automatización de procesos. Se integra perfectamente con los chasis SLC 500, proporcionando capacidades de salida de corriente analógica confiables.
Características principales de 1746‑NO4I
- 4 canales independientes: 4 canales admiten múltiples rangos de salida de corriente (0‑20mA, 4‑20mA, 0‑21mA), satisfaciendo diversas necesidades de control industrial.
- Conversión de alta precisión: Resolución de 14 bits (2.56 μA/cuenta) con conversión DAC de red de escalera R‑2R, que ofrece una precisión de escala completa de ±0.298% a 25°C y ±0.541% a 60°C, lo que garantiza una salida de señal precisa.
- Respuesta rápida y flexibilidad: Respuesta de paso de 2.5 ms (5 a 95% de escala completa) para control en tiempo real; admite un rango de carga de 0‑500Ω y una capacidad de sobre rango del 5% (0‑21mA) para escenarios de aplicación flexibles.
- Opciones de alimentación dual: Alimentación interna de placa posterior seleccionable o alimentación externa de 24VDC (24 ±10% VDC, máx. 195mA), lo que reduce el consumo de energía de la placa posterior y mejora la flexibilidad del sistema.
- Protección y monitoreo prácticos: Aislamiento de 500V AC/710V DC entre la placa posterior y el cableado de campo; indicadores de estado LED para facilitar la solución de problemas y el mantenimientoRockwell Automation.
Especificaciones técnicas de 1746‑NO4I
| Parámetro |
Detalles |
| Tipo de módulo |
Módulo de salida de corriente analógica de 4 canales |
| Resolución |
14‑bit (2.56 μA/cuenta) |
| Rangos de salida |
0‑20mA, 4‑20mA, 0‑21mA |
| Precisión |
±0.298% de escala completa (25°C), ±0.541% de escala completa (60°C) |
| Tiempo de respuesta |
Respuesta de paso de 2.5 ms (5 a 95% de escala completa) |
| Aislamiento |
500V AC/710V DC (placa posterior a cableado de campo, 1min)Rockwell Automation |
| Rango de carga |
0‑500Ω |
| Consumo de energía |
55mA (5V DC placa posterior); 195mA máx. (24V DC externo) |
| Rango ambiental |
Funcionamiento: 0°C a 60°C; Almacenamiento: -40°C a 85°C; Humedad: 5% - 95% (sin condensación) |
| Bloque de terminales |
Utiliza el bloque de terminales extraíble 1746‑RT12 |
Aplicaciones típicas
Ampliamente utilizado en las industrias de fabricación, petroquímica, tratamiento de agua y HVAC, es adecuado para controlar válvulas proporcionales, variadores de frecuencia variable y transmisores de proceso, lo que permite una regulación precisa del proceso y el control de movimiento en sistemas de automatización industrial.
Compatibilidad
Totalmente compatible con los procesadores y chasis SLC 500, instalable en cualquier ranura excepto la ranura 0, lo que admite la configuración flexible del sistema y la fácil integración en los sistemas SLC 500 existentes.
