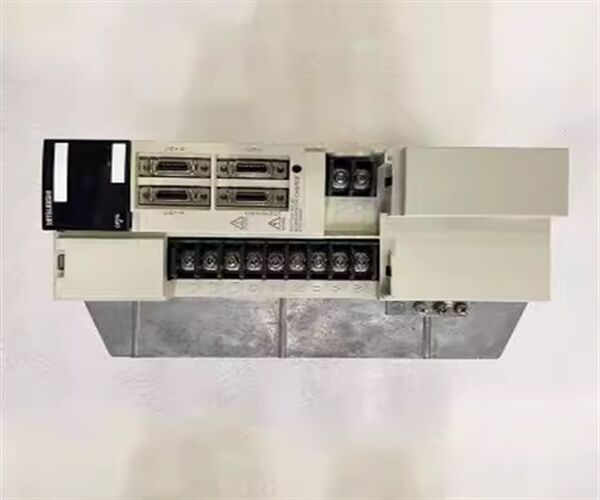

UNIDAD DE ACCIONAMIENTO DE HUSILLO CNC MDS-B-SPJ2-75 7.5KW de MITSUBISHI ELECTRIC.
Este accionamiento de husillo MITSUBISHI ELECTRIC MDS-B-SPJ2-75 está listo para reemplazar su accionamiento de husillo y para ser montado en máquinas herramientas CNC como máquinas de transferencia, fresadoras y tornos.
Esquema de la serie MDS-B-SPJ2


Las series MDS-B-SVJ2, MDS-B-SPJ2 y MR-J2-CT han sido aprobadas como productos que se han instalado en el armario eléctrico. El tamaño mínimo del armario se basa en el 150 por ciento de cada combinación de las series MDS-B-SVJ2, SPJ2 y MR-J2-CT. Además, diseñe el armario de modo que la temperatura ambiente en el armario sea de 55°C (131°F) o menos, consulte el manual de especificaciones. (MDS-B-SVJ2: BNP-B3937, MDS-B-SPJ2: BNP-B2164, MR-J2-CT: BNP-B3944) "El usuario debe incluir el uso de un ventilador de 100 cfm espaciado 4 pulgadas por encima del accionamiento.

(1) La unidad se ha reducido en tamaño y peso con la incorporación de un LSI de alta velocidad y alta integración, un DSP de alta velocidad e IGBT

(2) La respuesta de velocidad se ha mejorado con el DSP de alta velocidad, mejorando la capacidad de corte y la precisión de corte durante el control de posicionamiento.

(3) Se ha logrado un funcionamiento suave y un tiempo de orientación corto mediante la incorporación del método de orientación de alta velocidad que permite la orientación directa desde altas velocidades.

(4) Todos los parámetros del husillo se pueden configurar desde la pantalla CRT del lado del CNC, lo que facilita la operación.

Esquema del sistema de servomotores y husillos de la serie MDS-B
La serie MDS-A es un sistema de accionamiento que corresponde a la serie MELDAS M500 NC que se ha desarrollado para conectar totalmente las secciones de accionamiento del servomotor y del husillo. La serie MDS-B es el sucesor de la serie MDS-A y se ha desarrollado para cumplir con las normas de seguridad europeas.
