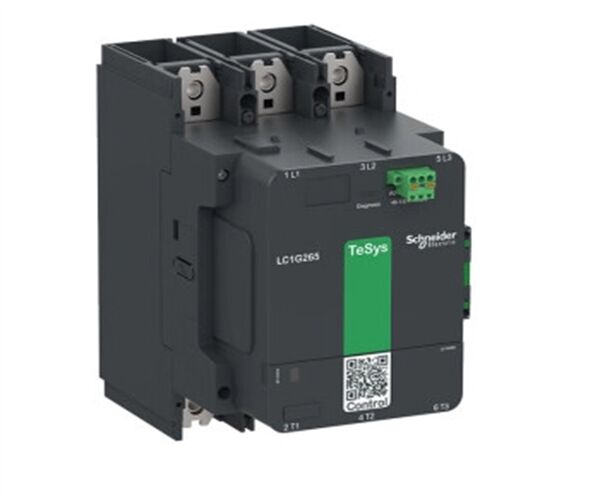

Schneider LC1G115KUEN - Contactor de alta potencia
Descripción de LC1G115KUEN
Contactor de alta potencia TeSys Giga, 3 polos (3 NA) para aplicaciones de categoría AC-3 de hasta 150A 90kW@440V. Proporciona una bobina electrónica de bajo consumo de banda ancha de 100-250V AC/DC y un bloque de contactos auxiliares 1NA+1NC (17V 1mA) de alta fiabilidad integrado. Diseñado para aplicaciones exigentes con tasas de funcionamiento máximas de hasta 600 ciclos por hora y entornos de hasta 60°C. Proporciona alta fiabilidad y durabilidad con una durabilidad mecánica de 5 Mcycles. Diagnóstico de desgaste de contacto local (CWD) como función estándar, monitorización continua con indicadores de estado y alarma. Es posible reemplazar el módulo de conmutación (contactos principales), lo que mejora la vida útil del contactor. El contactor se puede fijar en todos los cuadrantes, mantenimiento sin quitar cables/barras colectoras, y el OLR se puede montar directamente debajo del contactor. Para ser utilizado con conexión de alimentación por conexión atornillada y conexiones de control por bornes de resorte, accesibles desde el frente para una sustitución fácil y rápida. Proporciona protección IP2x en la cara frontal con cubiertas que cumplen con IEC 60529 y VDE 0106. Puede cubrir una temperatura ambiente de funcionamiento de -25°C a 60°C y montarse directamente en la placa, sin reducción de potencia hasta una altitud de 3000 m. La dimensión es 255 mm x 108 mm x 175 mm (Al x An x Pr), el tamaño compacto permite ahorrar espacio en el panel. Certificado por múltiples estándares (CE, CB, CCC, cULus, EAC, KC, RCM, Marine) y cumple con Green Premium (RoHs/Reach). El código QR único proporciona acceso rápido a los datos completos del producto.
Especificaciones de LC1G115KUEN
Principal
| Gama |
TeSys |
| Gama de producto |
TeSys Giga |
| Tipo de producto o componente |
Contactor |
| Nombre corto del dispositivo |
LC1G |
| Aplicación del contactor |
Conmutación de potencia
Control de motor |
| Categoría de utilización |
AC-1
AC-3
AC-3e
AC-4
AC-5a
AC-5b
AC-6a
AC-6b
AC-8a
AC-8b
DC-1
DC-3
DC-5 |
| Descripción de polos |
3P |
| [Ue] tensión de funcionamiento nominal |
<= 1000 V CA 50/60 Hz
<= 460 V CC |
| [Ie] corriente de funcionamiento nominal |
250 A (a <40 °C) a <= 1000 V AC-1
115 A (a <60 °C) a <= 440 V AC-3 |
| [Uc] tensión del circuito de control |
100...250 V CA 50/60 Hz
100...250 V CC |
| Límites de tensión del circuito de control |
Operacional: 0.8 Uc Mín...1.1 Uc Máx (a <60 °C)
Desconexión: 0.1 Uc Máx...0.45 Uc Mín (a <60 °C) |
Complementario
| [Uimp] tensión nominal de resistencia a impulsos |
8 kV |
| Categoría de sobretensión |
III |
| [Ith] corriente térmica en aire libre convencional |
250 A (a 40 °C) |
| Capacidad de corte nominal |
1040 A a 440 V |
| [Icw] corriente nominal de resistencia a corto tiempo |
1.1 kA - 10 s
0.64 kA - 30 s
0.52 kA - 1 min
0.4 kA - 3 min
0.32 kA - 10 min |
| Calificación de fusible asociada |
125 A aM a <= 440 V para motor
125 A aM a <= 690 V para motor
315 A gG a <= 690 V
300 A UL Tipo J a <= 600 V |
| Impedancia media |
0.00018 Ohm |
| [Ui] tensión nominal de aislamiento |
1000 V |
| Disipación de potencia por polo |
10 W AC-1 - Ith 250 A
3 W AC-3 - Ith 115 A |
| Código de compatibilidad |
LC1G |
| Composición de contacto de polo |
3 NA |
| Composición de contacto auxiliar |
1 NA + 1 NC |
| Potencia del motor kW |
30 kW a 230 V CA 50/60 Hz (AC-3e)
55 kW a 400 V CA 50/60 Hz (AC-3e)
55 kW a 415 V CA 50/60 Hz (AC-3e)
75 kW a 440 V CA 50/60 Hz (AC-3e)
75 kW a 500 V CA 50/60 Hz (AC-3e)
75 kW a 690 V CA 50/60 Hz (AC-3e)
30 kW a 230 V CA 50/60 Hz (AC-3)
55 kW a 400 V CA 50/60 Hz (AC-3)
55 kW a 415 V CA 50/60 Hz (AC-3)
75 kW a 440 V CA 50/60 Hz (AC-3)
75 kW a 500 V CA 50/60 Hz (AC-3)
75 kW a 690 V CA 50/60 Hz (AC-3)
30 kW a 230 V CA 50/60 Hz (AC-4)
55 kW a 400 V CA 50/60 Hz (AC-4)
55 kW a 415 V CA 50/60 Hz (AC-4)
65 kW a 440 V CA 50/60 Hz (AC-4)
65 kW a 500 V CA 50/60 Hz (AC-4)
75 kW a 690 V CA 50/60 Hz (AC-4) |
| Potencia del motor hp |
30 hp a 200/208 V 60 Hz
40 hp a 230/240 V 60 Hz
75 hp a 460/480 V 60 Hz
100 hp a 575/600 V 60 Hz |
| Capacidad de conexión nominal Irms |
1560 A a 440 V |
| Tecnología de bobina |
Limitación de pico bidireccional incorporada |
| Nivel de fiabilidad de seguridad |
B10d = 400000 ciclos contactor con carga nominal conforme a EN/ISO 13849-1
B10d = 3000000 ciclos contactor con carga mecánica conforme a EN/ISO 13849-1 |
| Durabilidad mecánica |
8 Mcycles |
| potencia de irrupción en VA (50/60 Hz, CA) |
540 VA |
| potencia de irrupción en W (CC) |
380 W |
| consumo de energía de mantenimiento en VA (50/60 Hz, CA) |
12.4 VA |
| consumo de energía de mantenimiento en W (CC) |
7.8 W |
| Tiempo de funcionamiento |
40...70 ms cierre
15...50 ms apertura |
| Tasa de funcionamiento máxima |
600 ciclos/h AC-3
600 ciclos/h AC-3e
300 ciclos/h AC-1
150 ciclos/h AC-4 |
| Conexiones - bornes |
Circuito de potencia: barra 2 - sección de la barra colectora: 25 x 6 mm
Circuito de potencia: terminales de anillo de lengüeta 1 185 mm²
Circuito de potencia: conexión atornillada
Circuito de control: push-in 1 0.2…2.5 mm² - rigidez del cable: sólido trenzado sin extremo de cable
Circuito de control: push-in 1 0.25…2.5 mm² - rigidez del cable: flexible con extremo de cable
Circuito de control: push-in 2 0.5…1.0 mm² con extremo de cable
Circuito de control: push-in 0.75…2.5 mm² - rigidez del cable: sólido trenzado sin extremo de cable
Circuito de control: push-in 0.75…2.5 mm² - rigidez del cable: flexible con extremo de cable |
| Paso de conexión |
35 mm |
| Soporte de montaje |
Placa |
| Normas |
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
JIS C8201-5-1
IEC 60335-1:Cláusula 30.2
IEC 60335-2-40:Anexo JJ
UL 60335-1
UL 60335-2-40:Anexo JJ |
| Certificaciones de producto |
Esquema CB
CCC
cULus
EAC
CE
UKCA
EU-RO-MR por DNV-GL |
| Par de apriete |
18 N.m |
| Altura |
193 mm |
| Anchura |
108 mm |
| Profundidad |
193 mm |
| Peso neto |
3.5 kg |
Entorno
| Grado de protección IP |
IP2X cara frontal con cubiertas conforme a IEC 60529
IP2X cara frontal con cubiertas conforme a VDE 0106 |
| Temperatura ambiente del aire para el funcionamiento |
-25…60 °C |
