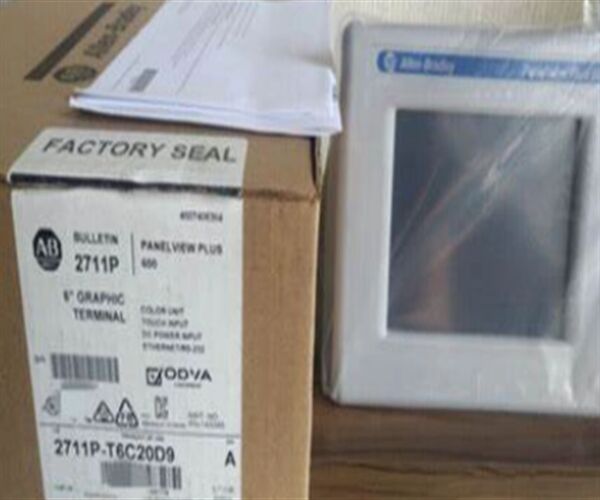

El 2711P-T6C20D es un terminal de PanelView Plus 600 Operator. Este componente de visualización de Allen-Bradley es un dispositivo de 24VDC, operado por pantalla táctil y provisto de un One (1) RS232 incorporado,Un (1) Ethernet y dos (2) puertos USB.
Este dispositivo de PanelView se conoce más comúnmente como una interfaz de máquina humana (HMI) que se utiliza principalmente en la planta de fábrica para proporcionar a los operadores una interfaz de monitoreo y control conveniente.Esta terminal del operador contribuye a reducir los gastos operativos y aumenta la precisiónTambién reduce el riesgo de error humano, ya que los detalles operativos se pueden ver desde una sola ubicación.
La pantalla gráfica de 5,7 pulgadas puede mostrar la imitación del proceso con gran detalle con la implementación del diseño HMI que utiliza animación y representaciones de esquemas de color.La interfaz de entrada táctil es una interfaz más conveniente ya que los operadores no necesitan memorizar las asignaciones de botones al operar el proceso.
La interfaz RS232 integrada se usa prácticamente para el panel o la configuración de comunicación ligeramente remota.Para comunicaciones a larga distancia, se puede utilizar el puerto Ethernet, ya que también admite la comunicación con uno o más controladores simultáneamente.Los puertos USB se utilizan generalmente para la inserción de dispositivos periféricos como teclado y ratón, lo que proporciona flexibilidad operativa.
El 2711P-T6C20D es alimentado por un rango de alimentación externa de 18-32 VDC con un valor de alimentación nominal de 24VDC.
Este terminal de interfaz del operador funciona con corriente continua.La tensión nominal del terminal de interfaz del operador Allen-Bradley 2711P-T6C20D no debe ser inferior a 18 voltios CC y no superior a 24 voltios DC.El consumo máximo de energía de este producto es de 25 W. El terminal 2711P-T6C20D puede funcionar en condiciones de vibración de hasta 57 Hertz a un nivel de vibración máximo de 2G.El rango de temperatura de funcionamiento debe estar entre 32 y 131 grados FahrenheitEl rango de temperatura no operativa debe estar entre -13 y 158 grados Fahrenheit.El terminal de interfaz de operador 2711P-T6C20D puede comunicarse con otros dispositivos para la entrada de datos a través de su RS-232.Este terminal de interfaz de operador puede alojar 20 MB de memoria flash de aplicación para almacenar todas sus aplicaciones.
Especificaciones técnicas para el 2711P-T6C20D
| Fabricante |
Allen Bradley fue el primero. |
| Tipo de producto |
PanelView Plus 600 terminales del operador |
| Línea de productos |
Vista del panel más 600 |
| Número de la parte |
Se aplicará a los vehículos de la categoría M1 y M2. |
| Número de identificación |
10781180130615 |
| Peso |
10,75 libras (0,79 kg) |
| Familia de productos |
PanelView y terminales del operador |
| Tipo de pantalla |
Matriz activa de color, transistor de película delgada (TFT) con pantalla de cristal líquido (LCD) |
| Estado del ciclo de vida |
Suspendió su producción |
| Iluminación de fondo |
CCFL 50.000 horas de vida, min. |
| Tamaño de la pantalla |
5.5 pulgadas. pulgadas |
| Área de visualización |
112 x 84 mm (4,4 x 3,3 pulgadas) |
| Resolución |
320 x 240 |
| Toque |
Resistencia analógica |
| Puertos integrados |
RS-232, Ethernet, E/S remoto, USB |
| Rango de tensión de entrada |
Se aplicarán las siguientes medidas: |
| Tipo de módulo |
Terminal de interfaz del operador |
| Tipo de entrada |
Pantalla táctil |
| Fuente de alimentación |
24 voltios de corriente continua |
| Comunicación |
RS-232, USB, 2 puertos Ethernet |
| Muestra |
5.7 pulgadas de color |
| Memoria flash de aplicaciones |
20 MB |
| Vibración máxima |
2G |
| Consumo de energía |
25 W |
| Temperatura de funcionamiento |
32 a 131 grados Fahrenheit |
| Temperatura de almacenamiento |
- 13 a 158 grados Fahrenheit |
| UPC |
10781180130615 |
| Estado del ciclo de vida del producto* |
Desproducido/obsoleto |
