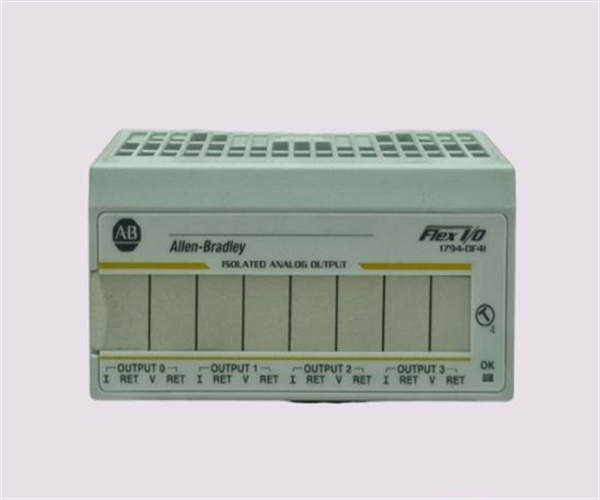

El Allen-Bradley 1794-OF4I es un módulo analógico de E/S FLEX con cuatro salidas analógicas aisladas.1794-TBNFEl módulo se puede montar en un carril DIN o directamente en un panel.

El rango de voltaje de corriente continua externa para el módulo 1794-OF4I es de 19,2 a 31,2 VDC, incluida una onda de CA del 5%.Soporta una sobrecarga máxima de 30 V o 32 mA continua en un solo canal a la vezEl módulo puede soportar una carga de corriente máxima de 3 mA en la tensión de salida y una carga resistiva de 0 a 750 ohms en la tensión de salida.que son configurables por el usuario. El voltaje de salida se puede ajustar a ±10 V, ±5 V, 0-10 V o 0-5 V, también configurable por el usuario. Tanto el voltaje como los terminales de corriente tendrán 0 salida hasta que el módulo esté correctamente configurado.

El 1794-OF4I tiene una disipación de potencia máxima de 4,7 W a 31,2 VDC, con una disipación térmica máxima de 16 BTU/hora a este voltaje.La tensión de aislamiento del módulo depende de la unidad base terminal utilizadaOfrece una potencia de aislamiento continuo de 250 V cuando se conecta a una unidad base de 1794-TBN, y una potencia de aislamiento continuo de 120 V con otras unidades base compatibles.y el requisito de corriente FlexBus es de 50 mALa resolución del módulo es de 15 bits más signo, con una resolución de voltaje de 0,320 mV/cnt y una resolución de corriente de 0,656 mA/cnt. La velocidad de actualización para todos los canales es de 2,5 o 5 milisegundos,con una respuesta de paso inferior a 25 μs al 63% de la escala completa.

Tanto los terminales de voltaje como de corriente ofrecen una precisión absoluta del 0,1% de escala completa a 25 °C. Sin embargo, la deriva de precisión varía con la temperatura: 0,0012% de escala completa por °C para el terminal de voltaje y 0.El 1794-OF4I utiliza la conversión digital a analógica (DAC), con una resolución de 15 bits más signo o 0.320 mV/cnt para el voltaje, y 0.656 mA/cnt para la corriente.

El módulo proporciona una velocidad de actualización de la señal de 2,5 ms o 5,0 ms para todos los canales, que se puede configurar de manera uniforme en todos los canales.con una carga de corriente en la tensión de salida de 3 mAEl módulo está calibrado en fábrica, pero también ofrece la opción de calibración manual si es necesario.Puede tolerar una sobrecarga máxima de 30 V continuos o 32 mA continuos en un canal a la vez.

El 1794-OF4I es totalmente compatible con las unidades base de terminales como el 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS y 1794-TBN.Requiere un voltaje FlexBus de 5 VDC y una corriente FlexBus de 50 mALa fuente de alimentación externa del módulo requiere una corriente nominal de 24 VDC, con un rango de voltaje aplicable de 19,2 – 31,2 VDC.

El 1794-OF4I puede montarse en un carril DIN o directamente en el sub-panel de la carcasa.También es compatible con cualquier adaptador de comunicación Flex I/O disponible y está aprobado para su uso en lugares peligrosos.
