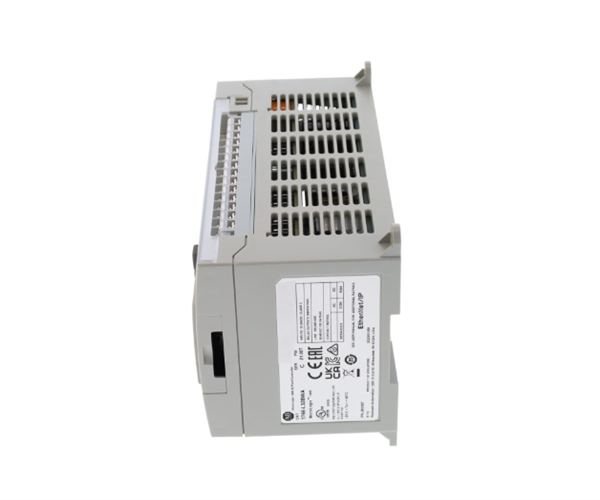

El 1766-L32BWA es un controlador lógico programable (PLC) fabricado por Allen Bradley, perteneciente a la familia de productos MicroLogix 1400.Es especialmente compatible para su uso en la automatización a nivel de la máquina o en pequeños procesos.

Este controlador tiene integradas doce (12) entradas de corriente continua rápida de 24 V, ocho (8) entradas estándar de 24 VDC y doce (12) salidas de relé.Las entradas de alta velocidad admiten dispositivos de conmutación rápida con una frecuencia nominal de 100 kHzLas entradas estándar de 24 VDC se utilizan para aplicaciones de uso general, mientras que las salidas de relé pueden funcionar con diferentes categorías de voltaje.con una capacidad de transmisión superior a 50 W,.

Los puertos de comunicación integrados incluyen un (1) combo aislado RS232/RS485port, un (1) puerto de comunicación RS232 y un (1) puerto Ethernet I/P.Estos puertos de comunicación pueden ser operados individualmente para comunicarse con diferentes dispositivos asociadosLos protocolos soportados incluyen DF1, DH485, ASCII, DNP3 Serial, DNP3 Ethernet, MODBUS RTU, MODBUS Ethernet y el protocolo ASCII.

Cuando se configura como MODBUS RTU a través del cableado RS485, se puede implementar la topología de la cadena de margaritas donde se pueden conectar hasta 32 dispositivos.Esta es una solución ideal para integrar medidores de potencia y otros dispositivos MODBUSEl DNP3 se utiliza típicamente en la automatización de subestaciones para comunicarse con dispositivos electrónicos inteligentes (IED).El protocolo Ethernet es el protocolo más moderno y fácil de usar para comunicarse con múltiples dispositivos en topología linealEl protocolo ASCII se utiliza típicamente en la automatización de fábricas, especialmente en el área de fabricación.

El Allen-Bradley 1766-L32BWA es una parte de la serie de controladores lógicos programables MicroLogix 1400.capacidades de edición en líneaTambién cuenta con una luz de fondo en la pantalla LCD para configurar la configuración de red, ver el controlador y el estado de E / S, monitoreo y manipulación.El controlador 1766-L32BWA requiere una potencia de entrada de 120 a 240 VAC y tiene una memoria RAM respaldada por bateríaApoya 32 puntos de E/S digitales que consisten en doce (12) entradas digitales rápidas de 24 voltios CC, ocho (8) entradas digitales normales de 24 voltios CC y doce (12) salidas de relé.Se puede ampliar con hasta siete (7) 1762 módulos de I/O de expansiónTiene dimensiones de 3,5 x 7,08 x 3,43 pulgadas y un peso de 2 libras. Para la comunicación, el 1766-L32BWA tiene un puerto RS-232/485 aislado, un puerto Ethernet y un puerto RS-232 no aislado.También tiene un reloj de tiempo real incorporado para proporcionar una referencia para las aplicaciones que necesitan control basado en el tiempoPara la instalación, tiene opciones de montaje de panel o DIN-Rail con una carcasa abierta.Entorno industrial seco con circuitos que no superen la categoría II de sobretensiónEl controlador 1766-L32BWA tiene varias características mejoradas que sus predecesores carecen. El puerto Ethernet proporciona soporte de protocolo DNP3 así como un servidor web y capacidades de correo electrónico.Tiene 2 puertos serie con soporte de protocolo DH485/DF1/Modbus RTU/DNP3/ASCIITiene hasta 6 contadores de alta velocidad de 100 kHz integrados (sólo para controladores de CC). También tiene 20 KB de memoria para programas y datos del usuario.
