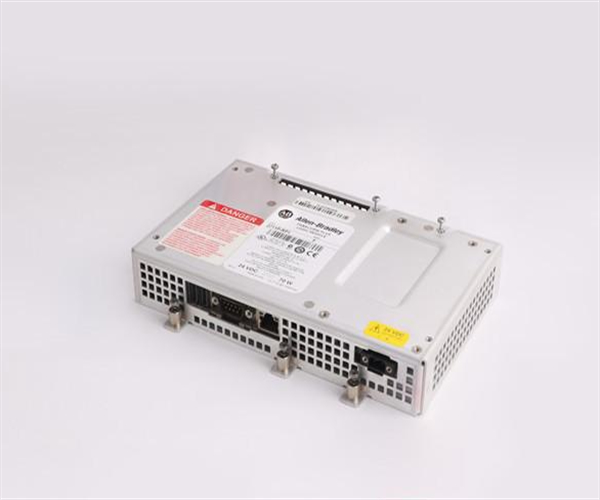

2711P-RP1 Vista del panel más módulo lógico 2711P-RP1

Descripción del 2711P-RP1

El módulo 2711P-RP1 es un módulo lógico de Allen-Bradley/Rockwell Automation. Es compatible con una variedad de módulos de visualización y terminales de la serie Allen-Bradley Panelview Plus.El módulo lógico 2711P-RP1 está diseñado específicamente para trabajar con los módulos de pantalla de la serie Panelview 700 a 1500Contiene la memoria y el procesador que utiliza el módulo de visualización conectado para operar.Un sistema de control completo de la serie Panelview Plus 700 a 1500 consta de un módulo de visualización y un módulo lógico como el módulo lógico 2711P-RP1, y el sistema se puede personalizar con dispositivos opcionales como módulos de comunicación.

El Allen-Bradley 2711P-RP1 es un componente de PanelView Plus.Este componente es específicamente un módulo lógico que alberga una variedad de interfaces y contiene las áreas de memoria necesarias y el procesador del terminal del operador de PanelView Plus.

El 2711P-RP1 está conectado en la parte posterior del módulo de visualización.utilizado para la interfaz de tiempo de ejecución de los terminales del operador, y Flash de 64 MB, utilizado para almacenar archivos como copia de seguridad de aplicaciones, manuales, registros, recetas, informes y otros archivos del sistema.

Los módulos de lógica 2711P-RP1 se conectan a los circuitos del módulo de visualización a través de la ranura PCI.debe observarse una puesta a tierra adecuada, ya que los componentes interiores son muy sensibles a la electricidad estática.

El 2711P-RP1 es compatible para su uso con los terminales de operador PanelView Plus 700, 1000, 1250 y 1500.Esta unidad es un hardware de reemplazo como cualquier PanelView Plus 700-1500 viene con un módulo lógico preinstaladoDel mismo modo, un terminal de operador PanelView Plus totalmente funcional requiere un módulo lógico.

El módulo 2711P-RP1 es alimentado por una fuente de alimentación externa de 24VDC. Viene con una interfaz de comunicación estándar como un puerto Ethernet, un puerto mini DIN RS232 de 9 pines y puertos USB.El puerto Ethernet se utiliza para conectar el terminal PanelView a uno o más controladores a través del protocolo Ethernet I / P, mientras que la interfaz RS232 se utiliza para la conexión peer-to-peerEthernet puede cubrir distancias más largas con un máximo de 100 metros que se pueden extender fácilmente. La conexión RS232 se utiliza idealmente para distancias cortas, típicamente, dentro de la comunicación de panel.Este módulo lógico también viene con Dos (2) puertos USB para conectar dispositivos periféricos como teclado y ratón.

Está atornillado con 6 tornillos al módulo de visualización y puede transportar un módulo de comunicación que se une a él después de quitar la etiqueta gris en la parte posterior del módulo lógico.Siempre asegúrese de que el módulo de visualización no está alimentado cuando se conecta el módulo lógico a él. El editor de texto WordPad, el reproductor de medios y la conexión de escritorio remoto son algunas de las características opcionales extendidas disponibles con este módulo.1 conector RS-232, y 1 puerto Ethernet. También tiene una ranura de tarjeta CompactFlash para insertar tarjetas de memoria.El módulo solo funciona de forma segura en un entorno con una temperatura ambiente entre 0 y 55 grados centígradosEl único mantenimiento que requiere esta unidad es una inspección visual de los conectores y un poco de limpieza del polvo acumulado de vez en cuando.Este módulo tiene indicadores de estado incorporados para la identificación del procesoOtras ranuras disponibles son las ranuras USB, CompactFlash y Ethernet para una comunicación eficiente.
