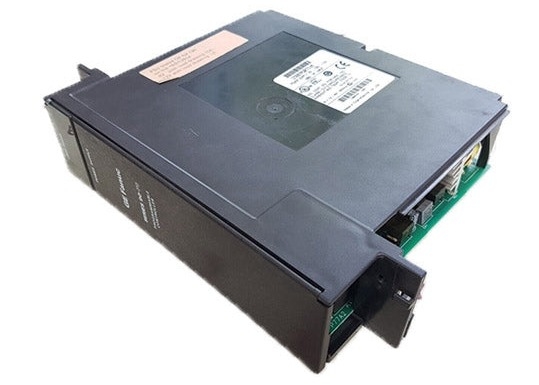

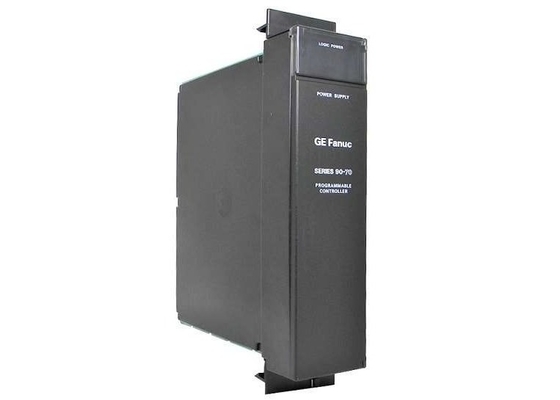

Módulo de fuente de alimentación GE Fanuc IC697PWR710 125 VCC Comunicaciones redundantes

Módulo de fuente de alimentación GE Fanuc IC697PWR710 125 VCC Comunicaciones redundantes

Más información:

El IC697PWR710 es un módulo de fuente de alimentación dedicado para Controladores Lógicos Programables (PLC), diseñado específicamente para montarse en una placa base de la Serie 90-70. Su función principal es suministrar energía esencial al plano posterior, que energiza todos los demás módulos instalados en la misma placa base.

Este módulo admite entradas de alimentación externas de CA y CC: funciona con 90–264 VCA (a una frecuencia de 47–63 Hz) o 100–150 VCC. A plena carga, su potencia de entrada máxima es de 90 vatios, con una corriente de irrupción máxima de medio ciclo de 3 amperios y un factor de potencia superior a 0,95. En el lado de salida, proporciona una potencia máxima de 56 vatios, una tensión de salida nominal de 5,1 VCC y un rango de tensión de salida de 4,90–5,25 VCC.

Características de protección y rendimiento
El IC697PWR710 integra mecanismos de protección contra sobretensión y sobrecorriente incorporados. Para la seguridad contra sobretensión, un circuito electrónico interno normalmente fija la salida a 6,2 voltios; para la protección contra sobrecorriente, un límite electrónico integral restringe la corriente a un valor típico de 12 amperios.

Los atributos de rendimiento adicionales incluyen un tiempo de funcionamiento de 21 ms, lo que significa que mantiene la salida de energía durante 21 milisegundos después de que se pierde la entrada de CA, y el cumplimiento del estándar VME C.1. Para mejorar la inmunidad al ruido del sistema, el módulo está equipado con un terminal de tierra dedicado. Al conectarse a este terminal, utilice cable de calibre americano (AWG) #12 (o cable de 3,3 mm²). Este terminal de tierra (GND) del módulo debe estar conectado al terminal GND del bastidor, que a su vez se conecta a una toma de tierra funcional. Todas las conexiones deben apretarse a un par de 12 in-lb (1,3 N-m), y solo deben utilizarse conductores de cobre con una clasificación de 75°C.

Detalles de diseño e instalación
Fabricado por GE Fanuc, el IC697PWR710 es un componente clave de la plataforma PLC de la Serie 90-70, con un rango de entrada nominal que cubre 120–240 VCA o 125 VCC. Incorpora circuitos de corrección activa del factor de potencia, que estabilizan el factor de potencia y eliminan la necesidad de disyuntores o cableado de gran tamaño, lo que reduce los costos de instalación y mantenimiento.

Un enfoque de diseño crítico es la protección con fusibles: si una condición de sobretensión activa una falla interna, el módulo está diseñado para evitar que se abra el fusible de la fuente de alimentación. De manera similar, su límite electrónico de sobrecorriente de 12 amperios funciona reduciendo la tensión de salida cuando la corriente excede la clasificación máxima; esto mantiene el módulo seguro hasta que se reduce o elimina la alta carga, evitando fallas en el fusible.

El IC697PWR710 también ofrece protección de doble bastidor: puede alimentar dos bastidores, donde el segundo bastidor solo requiere 5 VCC, y la demanda total de energía de ambos bastidores se mantiene dentro de la capacidad del módulo. Como módulo enchufable, debe instalarse en la ranura más a la izquierda de cualquier bastidor IC697 estándar o un bastidor integrador VME. El acceso a la fuente de alimentación se simplifica mediante una puerta que se puede abrir fácilmente agarrando firmemente su esquina izquierda.
