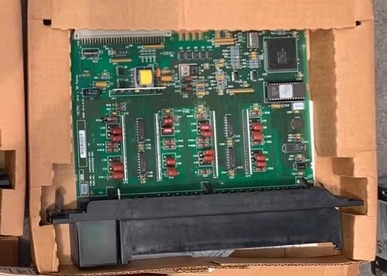

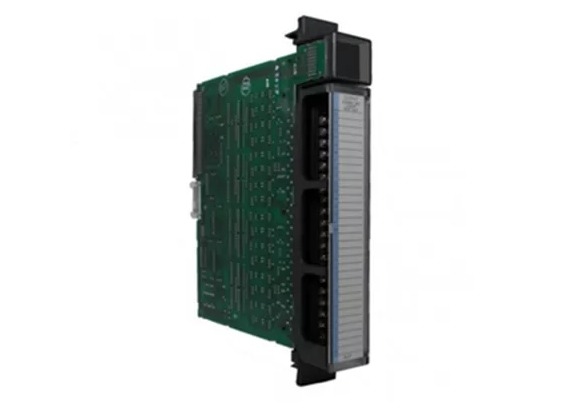

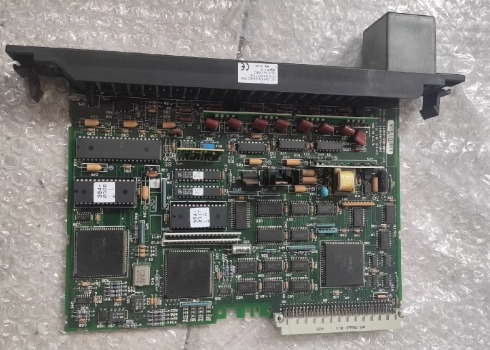

Módulos analógicos de salida de alto nivel para PLC GE Fanuc IC697ALG320 Serie 90-70

Módulos analógicos PLC GE Fanuc IC697ALG320 Serie 90-70 Sistema de salida analógica de alto nivel

Más información:

Características principales
Capacidades de salida analógica de alto nivel

• Tipos de salida dual: Un solo módulo ofrece señales de salida tanto de voltaje como de corriente.
• Configurabilidad independiente: Las cuatro salidas se pueden configurar individualmente para funcionar como salidas de voltaje o de corriente.
• Rango de salida de voltaje: Admite operación unipolar o bipolar, con un rango de escala completa de hasta ±10 voltios.
• Rango de salida de corriente: Genera señales de bucle de corriente que van de 0 a 22,5 mA.


Configuración centrada en el usuario

• Escalado específico del canal: Los usuarios tienen la flexibilidad de aplicar configuraciones de escalado individuales a cada canal de salida.
• Rendimiento de actualización rápida: Cuenta con una velocidad de actualización rápida para garantizar la puntualidad y precisión de las señales de salida.
• Configuración sin interruptores: Elimina la necesidad de puentes o interruptores DIP durante la configuración, simplificando el proceso de configuración.
• Calibración de fábrica: Precalibrado en fábrica, con datos de calibración almacenados de forma segura en la memoria EEPROM no volátil para su retención a largo plazo.


Configuración de software intuitiva

• Software compatible: Configurable a través de software de programación basado en MS-DOS o Windows.
• Compatibilidad del sistema: Funciona sin problemas en sistemas Windows 95 o Windows NT, y puede conectarse a través de Ethernet TCP/IP o a través del puerto SNP.
• Dispositivos de programación compatibles: Funciona con IBM XT, AT, PS/2 u otros ordenadores personales compatibles.


Funciones principales
Conversión digital a analógica (D/A)

• Adquisición de datos: Recibe datos digitales de la CPU u otros controladores a través del panel posterior del PLC.
• Conversión de señal: Convierte los datos digitales adquiridos en salidas analógicas utilizando un convertidor digital a analógico (D/A) integrado.
• Rangos de señal de salida: Ofrece salidas de voltaje a escala completa de hasta ±10 voltios o señales de bucle de corriente de 0 a 22,5 mA.
• Resolución y protección
• Alta precisión: Cuenta con una resolución de 16 bits (equivalente a 1 parte en 65536) y mantiene una monotonicidad de 14 bits para un rendimiento constante.
• Aislamiento eléctrico: Los circuitos de salida están aislados del panel posterior del PLC para evitar interferencias y garantizar la estabilidad del sistema.
• Protección contra sobretensión: Equipado con protecciones contra condiciones de sobretensión transitorias y de estado estable para proteger el módulo.

Memoria y direccionamiento

• Referencia de dirección: Utiliza referencias %AQ dentro del sistema PLC para la asignación de direcciones.
• Capacidad de memoria: El PLC admite hasta 8K palabras de memoria %AQ para operaciones de salida analógica.
• Asignación de memoria: Cada canal de salida individual ocupa una palabra de 16 bits de memoria %AQ.


Descripción del producto
El IC697ALG320 es un módulo de salida analógica de alto rendimiento que pertenece a la línea de controladores lógicos programables (PLC) de la serie 90-70. Originalmente fabricado por GE Fanuc (no Emerson Automation), este módulo está diseñado para encajar en una sola ranura de una placa base de 5 o 10 ranuras.

En términos de consumo de energía, consume un máximo de 1,66 A (8,3 vatios) del panel posterior a 5 VCC, a la vez que requiere 150 mA de la fuente de alimentación del usuario para habilitar la funcionalidad de salida de corriente. Está equipado con cuatro canales de salida configurables de forma independiente, capaces de generar señales de corriente (0-20 mA / 4-20 mA) y señales de voltaje (-10 VCC / +10 VCC) según sea necesario.

Coeficiente de temperatura
La precisión del módulo está influenciada por la temperatura, con un coeficiente de 25 PPM por grado Celsius para las operaciones de voltaje y 50 PPM por grado Celsius para las operaciones de corriente.

La función principal del IC697ALG320 es recibir datos digitales de la unidad de procesamiento de control del PLC, convertirlos en señales analógicas a través del DAC integrado y ofrecer salidas analógicas precisas, todo ello a la vez que se protege contra sobretensiones y eventos eléctricos transitorios.
