Introducción
Los convertidores de medios DeltaV™ proporcionan una forma sencilla de conectar
recintos de campo remotos con tarjetas de E/S CHARM (CIOC) a la
Red de control DeltaV. El cable de fibra óptica puede recorrer distancias más largas
distancias que los cables Ethernet de cobre y estos medios
los convertidores le permiten extender la red de control DeltaV
distancias de hasta 15 km.
Los convertidores de medios cambian el medio de comunicación
de cobre a fibra Ethernet y viceversa y facilita la facilidad
conectividad utilizando tanto fibra óptica monomodo como multimodo
Cable óptico.
Hay tres modelos diferentes de convertidores de medios DeltaV
disponibles con las siguientes opciones de puerto:
Convertidor de medios monomodo con un puerto de fibra y
un puerto de cobre

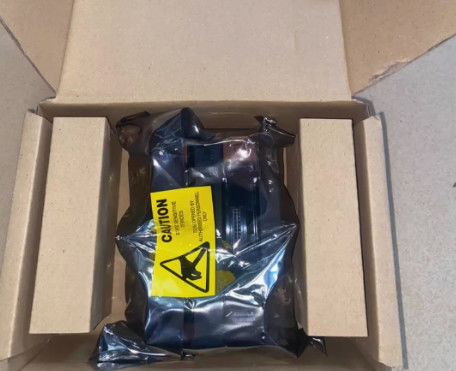

Convertidor de medios multimodo con un puerto de fibra y
un puerto de cobre
Convertidor de medios SFP de 2 puertos con un puerto de cobre y
2 jaulas SFP que se pueden utilizar para módulos SFP de cobre o fibra
(solo para instalación en áreas seguras)
Los tres convertidores de medios DeltaV vienen en un medio dual
Ensamblaje del convertidor con un portador de convertidor de medios dual
y dos convertidores de medios. Esto facilita la implementación
para redes de control DeltaV redundantes.
Beneficios
Facilita la implementación de Electronic Marshalling en el campo:
DeltaV con Electronic Marshalling se puede instalar en armarios
en salas de control, pero instalarlo en recintos en el campo
significará que la E/S se instala más cerca de los dispositivos de campo y
por lo tanto, puede reducir la distancia entre los dispositivos de campo y
donde el cable está terminado al sistema de control.Muchas veces
la tecnología de fibra óptica debe implementarse para conectar
Tarjetas de E/S CHARM en recintos de campo con los controladores
ubicados en el edificio de la sala de control.Emerson tiene interruptores
que ofrecen Ethernet de cobre y fibra óptica, pero el DeltaV
Los convertidores de medios son dispositivos especializados que convertirán de
cobre a fibra para facilitar la implementación de Electronic
Marshalling en el campo.Algunas instalaciones requieren el uso de cobre
IOP en los CIOC para facilitar la conexión en cadena de Ethernet
de un CIOC al siguiente, eliminando el requisito
para interruptores.Los convertidores de medios permiten distancias más largas
desde la sala de control hasta un grupo de recintos con CIOC
conectados en cadena en el campo.
Admite múltiples tipos de fibra óptica: se admiten tanto multimodo como
Tipos de fibra monomodo. Multimodo puede ir
distancias de hasta 2 km y monomodo puede ir hasta un máximo
distancia de 15 km con la instalación adecuada.
Conexiones de fuente de alimentación redundantes: el medio dual
El portador del convertidor incluye terminales para 24 V CC redundantes
Fuentes de alimentación y el convertidor de medios tienen diagnósticos LED
que indicarán cualquier fallo en la fuente de alimentación.
Certificaciones de áreas peligrosas disponibles: el monomodo y
Los convertidores de medios multimodo tienen certificaciones de áreas peligrosas
y se pueden montar en áreas peligrosas de Clase 1, Div. 2 y Zona 2
áreas. El convertidor de medios SFP de 2 puertos permite varios SFP
módulos conectados a las jaulas SFP en los convertidores de medios
y, por lo tanto, no se puede certificar para la instalación en áreas peligrosas.
Incluye terminales de cableado para una fácil instalación: cada dual
El portador del convertidor de medios incluye terminales para alimentación redundante
suministros. Estos terminales están duplicados para permitir la conexión en cadena
de la alimentación de 24 VCC para una fácil instalación. Esto reduce la necesidad
para un bloque de terminales separado para alimentar energía a medios adicionales
Convertidores o CIOC.
Funciona tanto con DeltaV como con DeltaV SIS: hay muchos usos
casos para los convertidores de medios DeltaV que cubren tanto DCS como
Instalaciones SIS. Aunque la mayoría de los usos en las aplicaciones DCS serán
para conectar un CIOC a la red de control DeltaV, también se puede
también se utiliza para conectar tarjetas de E/S inalámbricas, tarjetas de E/S Ethernet,
Controladores DeltaV, E/S remota de zona 2 de DeltaV, etc.
Para DeltaV SIS se puede utilizar para conectar el controlador SZ
a la red de control DeltaV, pero también se puede utilizar para
conectar CSLS a los controladores SZ
