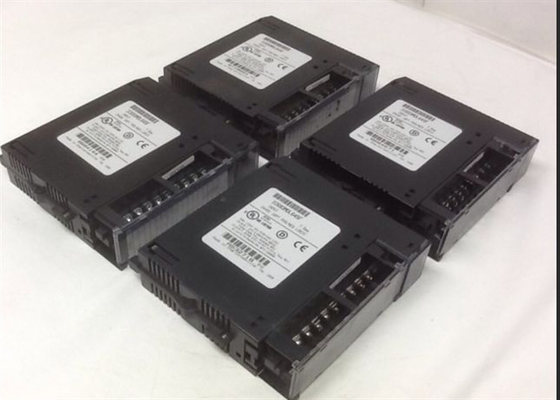

GE FANUC IC693ALG391 SERIAS 90-30 PLC Módulo de salida analógica que proporciona 0-20 MA

GE FANUC IC693ALG391 SERIAS 90-30 PLC Módulo de salida analógica que proporciona 0-20 MA

Especificaciones técnicas para el IC693ALG391

Marca GE Fanuc
La señal de salida analógica 0-20 mA / 4-20 mA; 1-5VDC / 0-5 VDC
Fabricante GE Fanuc (antes); Emerson Automation (actualmente)
Serie Serie 90-30
Tasa de actualización del canal 5 ms
Serie Serie 90-30
Número de parte IC694ALG391
Resolución de salida analógica de 4 a 20 mA 4μA (1 LSB = 4μA); 0 a 20 mA 5μA (1 LSB = 5μA); 1 a 5 V 1 mV (1 LSB = 1 mV); 0 a 5 V 1,25 mV (1 LSB = 1,25 mV)
Las señales de salida 0-20 mA / 4-20 mA
Descripción del producto Módulo de salida analógica
Número de canales Dos (2) canales de salida
Precisión de salida analógica: 4 a 20 mA 8μA a 25oC (77oF); 0 a 20 mA 10μA a 25oC (77oF); 1 a 5 V 50 mV a 25oC (77oF); 0 a 5 V 50 mV a 25oC (77oF)
Resolución digital de 12 bits, típico
Rango 4-20 mA, 0-20 mA
La corriente de absorción es de 30 mA @ 5 VDC; 215 mA @ 24 VDC (consolidada por el usuario o el plano de fondo)
Resolución analógica 4 a 20 mA 4μA (1 LSB = 4μA); 0 a 20 mA 5μA (1 LSB = 5μA); 1 a 5 V 1 mV (1 LSB = 1 mV); 0 a 5 V 1,25 mV (1 LSB = 1,25 mV)
Tensión de alimentación (nominal) +24 VDC, a partir de +24 VDC aislados en el plano trasero o fuente de tensión suministrada por el usuario, y +5 VDC desde el plano trasero
Variación de tensión de alimentación externa de 20 a 30 VDC (24 VDC típicos)

Rango de tensión de alimentación externa de 20 a 30 VDC
Tasa de actualización 5 ms
Aislamiento 1500 VAC
Indicadores de estado Módulo OK
Tasa de actualización 5 ms todos los canales
Fabrica de calibración Calibrado a 4 μA por recuento
Ancho del módulo 1 ranura
Resolución a 4-20 mA 4 microamperios
"Propulsores de energía" (1) son los dispositivos que utilizan un sistema de transmisión de energía o un sistema de transmisión de energía o un sistema de transmisión de energía o un sistema de transmisión de energía.0 a 5 V ± 50 mV a 25oC (77oF)
Aislamiento, campo a lado lógico 1500 VAC durante 1 minuto
Estado del ciclo de vida del producto suspendido
Corriente de bus extrae 30 mA de la fuente de +5V; 215 mA de la fuente aislada de fondo +24 VDC o de la fuente del usuario
Resolución a 0-20 mA 5 microamperios
Estado del ciclo de vida del producto: descontinuado/obsoleto
Voltado máximo de conformidad 25 voltios

Consumo interno de energía 30 mA a 5 VDC, 215 mA a 24 VDC aislado
Estado del ciclo de vida del producto* Interrumpido/obsoleto

Sobre el IC693ALG391

El IC694ALG391 es un módulo de salida analógico fabricado anteriormente por GE Fanuc Automation, ahora adquirido por Emerson Automation.Este módulo es un único módulo de ranura con dos (2) canales de salida analógicos que genera señales de salida de voltaje y corriente tales como 0-20 mA / 4-20 mA y 1-5VDC / 0-5 VDC señales eléctricasEste módulo viene con resoluciones específicas, particularmente 4μA (1 LSB = 4μA) a 4-20 mA; 5μA (1 LSB = 5μA) a 0-20 mA; 1 mV (1 LSB = 1 mV) a 1 a 5 VDC y 1.25 mV (1 LSB = 1.25 mV) a 0-5 VDC.Este módulo se utiliza especialmente para accionar los dispositivos de control de modulación como las válvulas de controlTambién se puede utilizar para retransmitir señales e interfacerse con medidores de panel, registradores de datos y otros elementos de recepción.El IC694ALG391 está instalado en cualquier lugar de montaje de E/S de una placa base de 5 y 10 ranuras.Tiene un único indicador de estado Module OK que muestra el estado operativo del módulo.La precisión absoluta del módulo es de 8μA a una temperatura de funcionamiento de 25oC (77oF) cuando está configurado para 4 a 20 mA; 10μA a 25oC (77oF) para la configuración de 0 a 20 mA; 50 mV a 25oC (77oF) para la operación de 1 a 5 V y 50 mV a 25oC (77oF) para la operación de 0 a 5 V.El IC694ALG391 tiene un consumo interno de energía de 30 mA de la fuente de alimentación +5V y 215 mA de la fuente de alimentación aislada +24 VDC o fuente de alimentación proporcionada por el usuario.

El IC693ALG391 es un PLC de la serie 90-30, módulo de salida analógico que proporciona una señal de salida de corriente de 0-20 mA / 4-20 mA y señales de salida de voltaje de 1-5VDC / 0-5 VDC.Este módulo fue fabricado por GE Fanuc AutomationEl módulo tiene dos (2) canales de salida analógicos con resolución de 4μA (1 LSB = 4μA) a 4-20mA; 5μA (1 LSB = 5μA) a 0 a 20 mA; 1 mV (1 LSB = 1 mV) a 1 a 5 V; 1.25 mV (1 LSB = 1.25 mV) a 0 a 5 V con una corriente de retroalimentación de 30 mA desde el suministro de +5 V y 215 mA desde el suministro aislado de +24 VDC desde el suministro de retroalimentación o el suministro del usuario.
