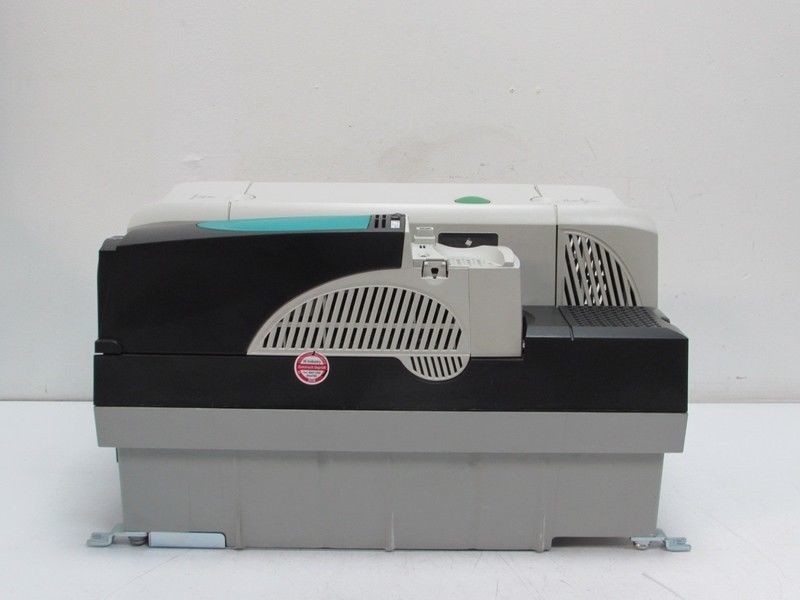

SP variable 60HP 45kW 400VAC de Unidrive de las técnicas de control de la impulsión de la frecuencia de EMERSON SP4402

SP de Unidrive de las técnicas de control de EMERSON SP4402 - 66 libras, 60 HP, 45 kilovatios, 83 amperios, 400V CA, NUEVA ORIGINAL.

Más información:

El SP4402 400 V, la impulsión dual-clasificada es fabricado por las técnicas de control para la línea de UNIdrive de impulsiones de la CA. Para el deber normal, el uso utiliza los motores de inducción uno mismo-ventilados, debe ser capaz de sobrecarga baja, y no debe requerir el esfuerzo de torsión completo cuando está utilizado en las velocidades bajas.

Para resistente, el uso necesita el esfuerzo de torsión constante o la necesidad de ser capaz de alta sobrecarga, necesita el esfuerzo de torsión completo a las velocidades bajas. En resistente, que es el defecto, la protección termal se fija para proteger los motores de inducción y los motores servos.

Características

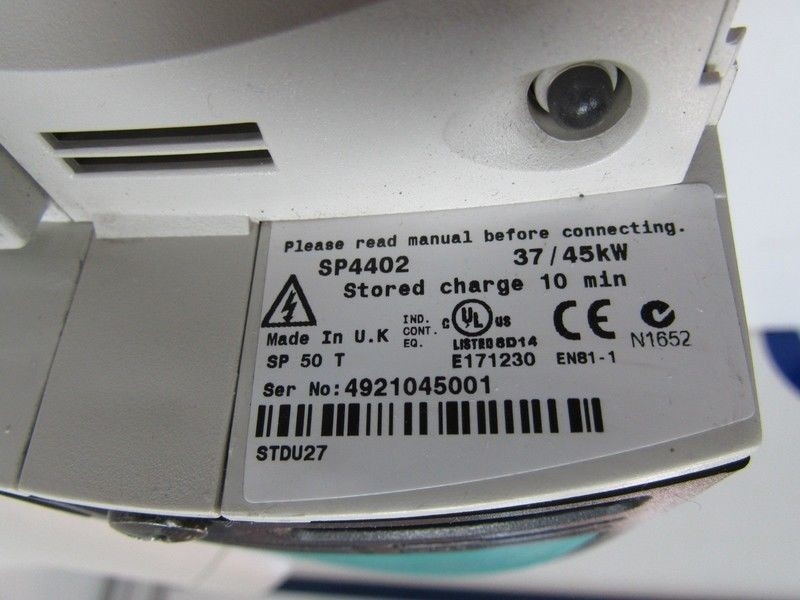

El módulo de impulsión de las técnicas de control SP4402 400 V (380V a 480V el ±10%) tiene una salida continua máxima del deber normal de 83 A. El poder nominal del deber normal en 400 V es 45 kilovatios. La potencia normal del motor del deber en 460 V es 60 caballos de fuerza. La corriente de pico normal del deber para el SP4402 es 91 A.

Para resistente, la corriente de salida continua máxima de Unidrive es 74 A. La corriente de pico de anillo abierto en resistente es 111 A, y la corriente de pico a circuito cerrado en resistente es 129,5 A. El poder nominal en 400 V es 37 kilovatios y el poder del motor en 460 V es 60 caballos de fuerza en modo resistente.

En el frente izquierdo superior de las técnicas de control SP4402 es la conexión de la fuente de la CA. Al lado de la conexión de la fuente de la CA, a la derecha, son las conexiones de la fuente de DC. El filtro interno del EMC está bajo conexión de la fuente de la CA.

El frontal inferior ofrece del Unidrive SP4402 es los conectores del motor y el resistor del freno. Están en el frente izquierdo y el centro respectivamente, seguido por el modo de DC de la baja tensión permite el área que está situada en la derecha de frontal inferior.

Ventajas:

Las técnicas de control SP4402 utilizan los módulos de la opción para el funcionamiento óptimo. Los módulos de la opción disponibles para el SP4402 Unidrive incluyen varios módulos con código de color de la solución. Hay cinco módulos de la opción de la reacción, siete módulos de la extensión de la entrada-salida de la automatización, 5 módulos de uso para la automatización, y nueve módulos de las soluciones de Fieldbus. El SP4402 también tiene opciones del telclado numérico.

NOTA:
Las técnicas de control SP4402 se dirigen para la instalación en un recinto. Un par de opciones de montaje incluyen IP54 como estándar o montaje del por-panel. Las características a considerar al instalar son el apresto y la disposición, el módulo del recinto de las soluciones de la opción que cabe y cómo eso cabrán en el recinto, los ajustes del esfuerzo de torsión, y finalmente la ubicación del terminal. El grado del IP del SP4402 depende de la instalación de la impulsión.

Hay protecciones a considerar para la instalación incluyendo niveles de la humedad en el área de la instalación de la impulsión. Esto incluye el agua de rociadura y de goteo así como la condensación. Otra consideración es contaminación con los materiales que son eléctricamente las áreas conductoras o polvorientas que podrían tratar de forzar con la capacidad de la fan de refrescarse. No debe ser instalada en las áreas que podrían potencialmente tener la circulación de aire prohibitiva o exposición a los gases corrosivos. Las técnicas de control conducen se deben utilizar y almacenar en las gamas especificadas en el manual del usuario.
