16 CA discreta DC de Allen Bradley 1771-IAD del módulo entrado de los canales

El AB 1771-IAD es un módulo de entrada discreto que forma parte de la familia 1771 de controladores lógicos programables (PLC).Este módulo está diseñado para aceptar voltajes de señal CA y CC como 120VAC con frecuencia de 50/60 Hz y 125VDC.Tiene dieciséis (16) canales de entrada y es compatible para su instalación en una variedad de 1771 chasis como 1771-A1B a través de A4B o posterior chasis de E/S universal.También puede instalarse en el chasis 1771-AM1 y AM2.

El 1771-IAD se utiliza principalmente para interfacer dispositivos discretos como botones, interruptores de diferentes variedades, contactos auxiliares de relés, contactadores y otros dispositivos.

El 1771-IAD tiene un retraso de la señal de entrada como 120V ac/60Hz: 5ms (+3ms) o 20ms ((+5ms) seleccionable 120V dc: 3ms (+0.1 ms) o 10 ms (+1 ms) seleccionables para la transición de apagado a encendido y 25 ms (+5 ms) para 120 V ac o dc para la transición de encendido a apagadoTiene un rango de voltaje en estado de encendido de 79 VAC a 138 VAC o VDC. Tiene una disipación de potencia máxima de 8.8 Watts y un mínimo de 1.0 Watts con disipación térmica de 30.1 BTU / h, máxima y 3.42 BTU / h,mínimoTiene una corriente de retroceso de 195 mA a 5V.

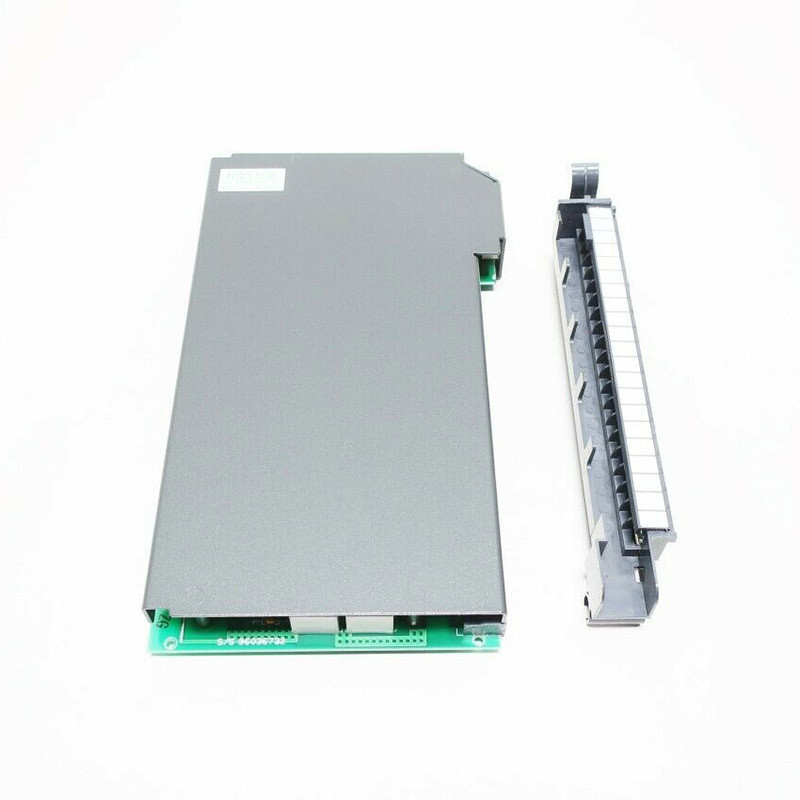

El 1771-IAD tiene un brazo de cableado de campo de 1771-WH.que se utiliza para el cableado modular y la instalación y el mantenimiento simplificados del módulo de entradaAl instalar el 1771-IAD en cualquiera de los chasis compatibles, se requiere una posición de teclado entre 10 y 12 o entre 14 y 16.

El AB 1771-IAD es un PLC 5 Digital AC/DC Input Module. Contiene información de varios dispositivos de entrada como botones, interruptores de límite, luces piloto, arrancadores de motor,y anunciadores para interactuar con sensores y actuadores encendidos/apagadosProporciona un diseño modular con medios de ahorro de espacio y de bolsillo para agregar entrada a un sistema de control PLC. Viene con un brazo de cableado de 1771-WH para reemplazar el módulo,eliminando la necesidad de desconectar el cableadoEs un módulo de la serie D y admite direccionamiento de entrada/salida de 1⁄2, 1 y 2 ranuras.

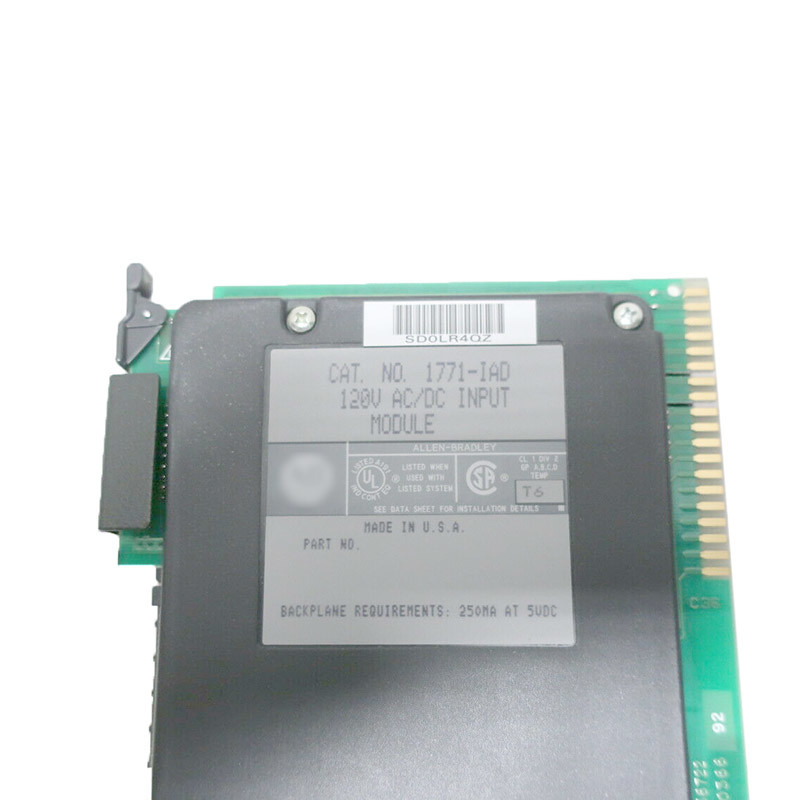

El módulo 1771-IAD tiene 16 entradas con una categoría de voltaje AC/DC de 120 V. Tiene un rango de voltaje de operación de 79 - 138 V AC o 79 - 138 V DC. Tiene un retraso típico de la señal de 5 ms (+/-3) en el estado AC,3 ms (+/-0).1) o 10 ms (+/-1) en estado CC y 25 ms (+/-5) en estado AC/DC apagado. Tiene una corriente máxima de 3 mA para AC y 0,8 mA para DC y una carga de corriente de fondo de 195 mA.Tiene una disipación de energía máxima de 8.8W y una disipación térmica de 30.1 BTU/h. Está instalado en un chasis de I/O 1771 que contiene un procesador PLC.Las bandas de llave para ponerlo en la ranura derecha están entre pines 14 y 16 para el conector superior y entre pines 10 y 12 para el conector inferior.

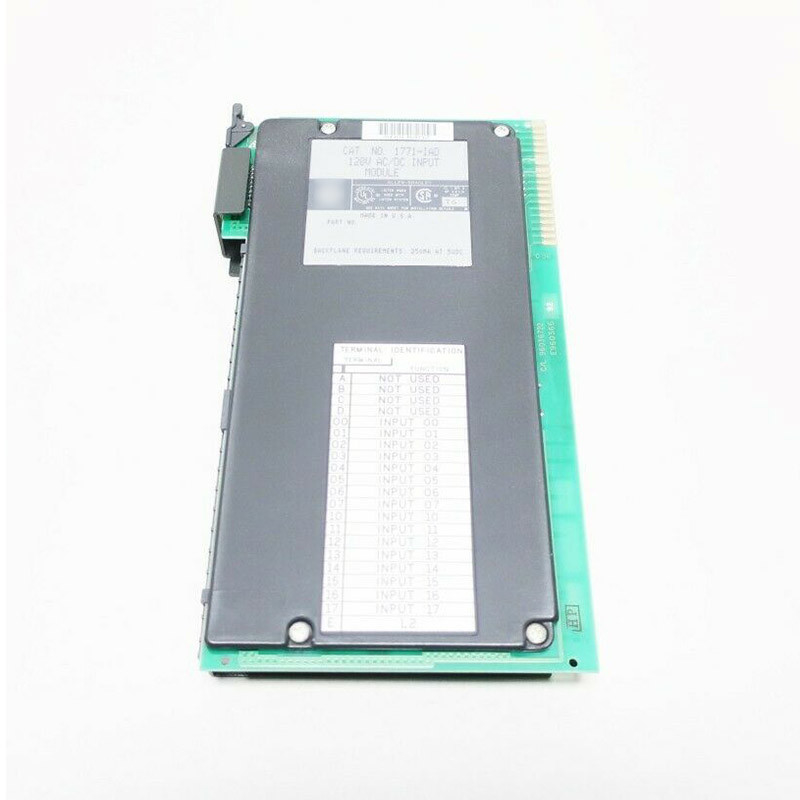

El módulo 1771-IAD dispone de un indicador verde del módulo activo y 16 indicadores de estado rojos para la indicación lateral lógica del sistema en el panel frontal.Contiene aislamiento optoeléctrico para proteger los circuitos del sistema de transientes eléctricosTambién contiene una función de filtrado de entrada para reducir el ruido eléctrico.
