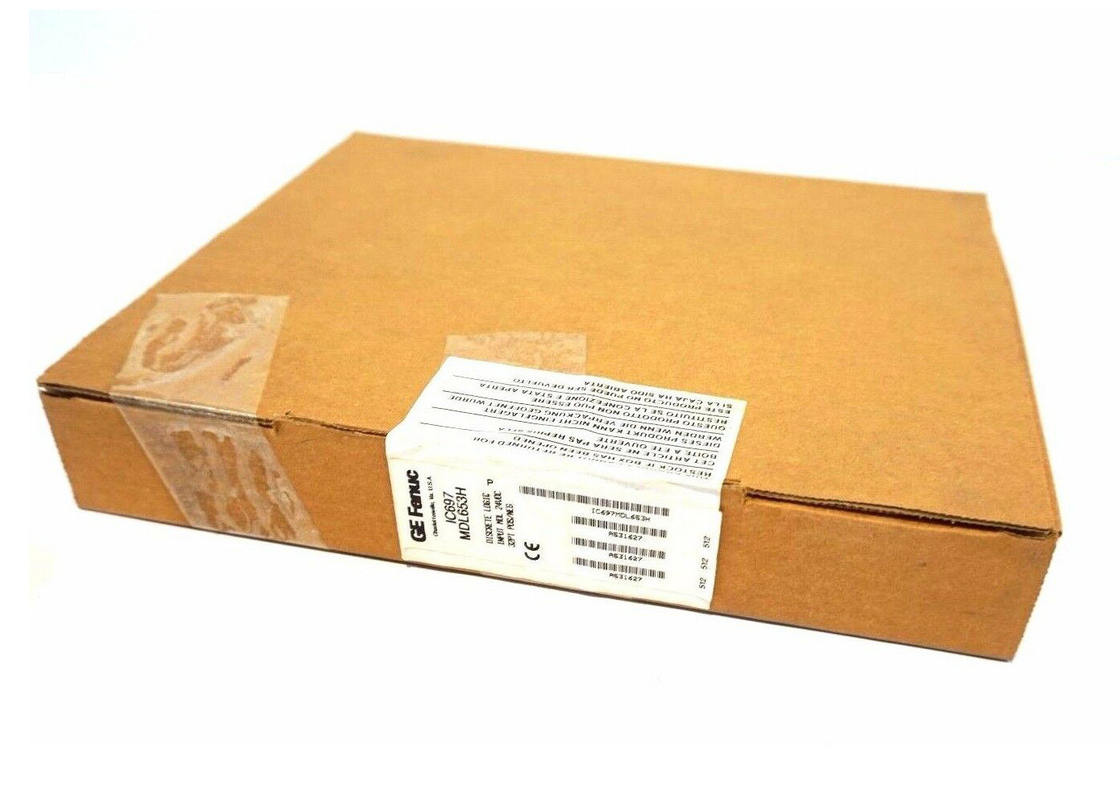

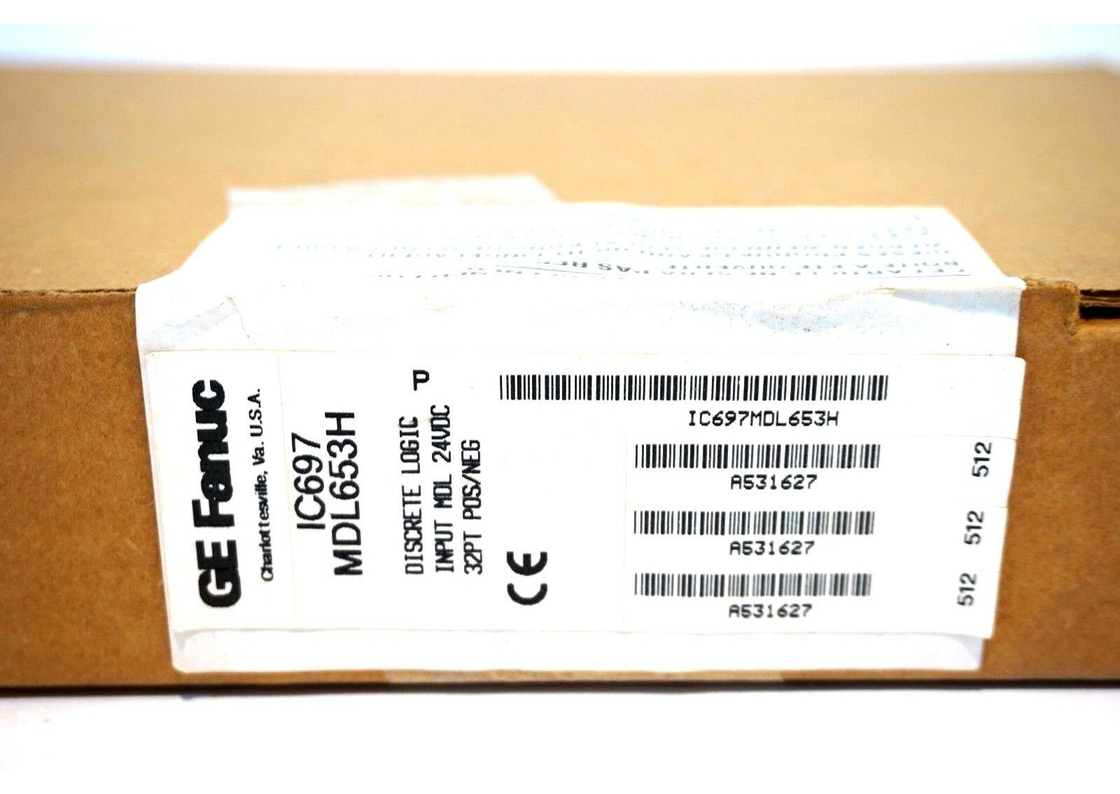

GE FANUC IC697MDL653, módulo de entrada de la lógica negativa con 32 puntos

GE FANUC IC697MDL653, módulo de entrada de lógica negativa con 32 puntos

Descripción del producto

El IC697MDL653 es un módulo de entrada de lógica positiva / negativa con 32 puntos.Sus 32 puntos de entrada están dispuestos en cuatro conjuntos aislados compuestos por ocho puntos.

Las características adicionales del IC697MDL653 incluyen compatibilidad con el interruptor de lógica positiva/negativa y proximidad, un filtro de entrada seleccionable y una entrada única configurada como interruptor.Estas características son comunes en todos los PLC IC697Sin embargo, las características pueden no ser aplicables cuando el IC697MDL653 está acoplado con otros tipos de PLC.El módulo IC697MDL653 también viene equipado con indicadores LED en su placa frontal para alertar al usuario sobre el estado del módulo.Estos LED indican el estado de encendido/apagado de cada punto del lado del PLC del circuito.

Convenientemente, las referencias de entrada/salida del módulo pueden configurarse fácilmente por el usuario sin el uso de saltadores o interruptores DIP.El IC697MDL653 está diseñado para tener características lógicas positivas y negativasEl dispositivo de entrada correspondiente está conectado al bus de potencia y a la entrada del módulo.Los siguientes dispositivos de entrada son todos compatibles con el IC697MDL653: botones de presión, interruptores de límite, interruptores selectores y interruptores electrónicos de proximidad, incluidos los tipos de 2 y 3 cables.

Idealmente, las entradas de este módulo son impulsadas por cualquier módulo de salida compatible con el voltaje IC697 PLC. El circuito de entrada proporciona suficiente corriente para garantizar que el dispositivo funcione de manera confiable.La corriente de entrada es típicamente de 10 mA en el estado ON y puede aceptar corriente de fuga de 2 mA en el estado OFF sin encender.

El módulo de entrada discreto de GE Fanuc Serie 90-70 con el número de catálogo IC697MDL653 tiene un voltaje nominal de 24 Volts DC y un rango de voltaje de entrada de -3 a 30 Volts DC.El módulo de entrada discreto IC697MDL653 es también un módulo de entrada de lógica positiva/negativa con 32 puntos de entrada totalesTodos estos puntos de entrada se agrupan en 4 grupos de 8 entradas cada uno.El módulo de entrada IC697MDL653 tiene una tensión de aislamiento nominal de 1500 Volts para cualquier entrada que esté conectada al plano trasero y 500 Volts entre los grupos de entradaEl módulo de entrada de lógica positiva/negativa IC697MDL653 tiene una corriente de entrada típica de 10 miliamperi al voltaje nominal y una impedancia de entrada típica de 2,6 kilohms.

El módulo de entrada positivo/negativo IC697MDL653 tiene un voltaje de estado activo de 13,5 a 30 Voltios y un voltaje de 0 a 5 Voltios.La corriente en estado activo es de 6 a 15 miliamperi y la corriente fuera de estado es de 0 a 2 miliamperiAdemás, el módulo de entrada IC697MDL653 tiene un tiempo de retraso del filtro configurable de 1 a 10 milisegundos.La configuración del tiempo de retraso del filtro se realiza punto por punto y debe tenerse en cuenta que todos los puntos cuentan con el mismo tiempo de filtroLa unidad requiere 0.3 Amp de corriente del bus de 5 Volts. El módulo viene con una capacidad de llave mecánica que hace imposible instalarlo en la base equivocada.el módulo IC697MDL653 acepta cables de cables de AWG #22 a AWG #14 y puede retirarse fácilmente de su ranura en el bastidor si es necesario.

Especificaciones técnicas

Información técnica
