Datos del producto:
Pago y Envío Términos:
|
| Marca: | GE Fanuc | Modelo: | IC693CPU341 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo de producto: | Módulo de la CPU |
| Frecuencia de reloj: | 20 megaciclos | Memoria del usuario: | 80 kilobytes |
| Microprocesador: | 90C188XL | Entrada del voltaje: | 5 voltios de DC |
| Drenaje actual: | 490 miliamperios | Puerto serie: | 1 |
| Resaltar: | Módulo de entrada de la lógica negativa 24VDC,Módulo de entrada positivo de la lógica 24VDC,módulo de salida de la lógica negativa 2A |
||

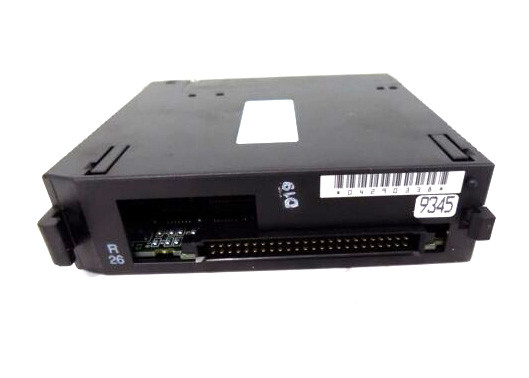

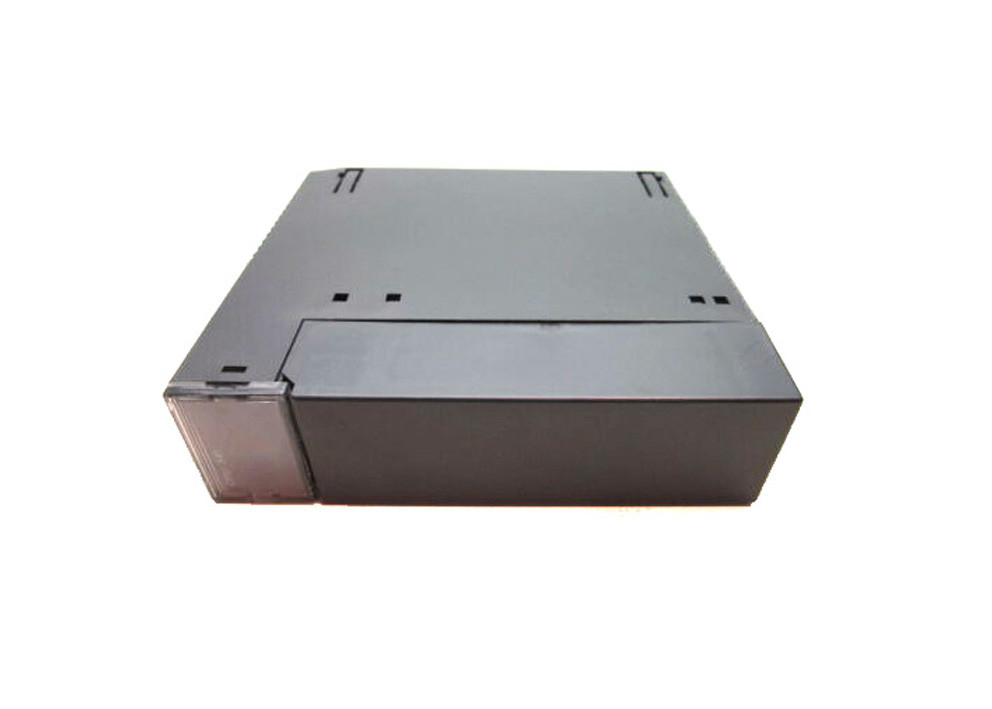

En general:El módulo IC693CPU341, miembro de la serie GE Fanuc 90-30, es un módulo de CPU de ranura única que está equipado con 5 placas base.Contiene 4 placas base remotas y/o de expansión además de la base de 1 CPUEstá equipado con un procesador 80C188XL.
La potencia:Funciona a 20 MHz y requiere una carga de 490 miliamperios de la fuente de alimentación nominal +5 VDC.El módulo funciona en un rango de temperatura ambiente de 0 a 60 grados centígrados (o 32 a 140 grados Fahrenheit).
Memoria:Esta velocidad típica de la CPU es de 0,3 milisegundos por 1K de lógica (también conocida como contactos booleanos).el IC693CPU341 tiene una memoria de registro (%R) de 9999 palabras; memoria global discreta (%G) de 1280 bits, bobinas internas (%M) de 1024 bits, bobinas de salida (temporales) (%T) de 256 bits y referencias de estado del sistema (%S) de 128 bits (con %S, %SA, %SB,% SC que tiene 32 bits cada uno).
En el caso de los vehículos de motor:Las entradas analógicas (%AI) y las salidas (%AQ) son 1024 y 256 palabras respectivamente.Tiene 16 registros del sistema de palabras (% SR) que se utilizan solo para ver la tabla de referencia y no se pueden consultar en el programa de lógica del usuario.
Específico:Esta CPU tiene un puerto serie único incorporado, que requiere un conector a la fuente de alimentación PLC utilizada en el sistema.El IC693CPU341 tiene compatibilidad PCM/CCM, aunque requiere un módulo CMM para soportar el soporte de SNP/SNP-x master, CCM o RTU slave. También requiere un módulo PCM para soportar RTU master.
La red local:IC693CPU341 tiene una red local (LAN) instalada. Esta característica permite al CUP admitir una variedad de módulos de opción, como FIP, Profibut, multidrop, Ethernet, GBC, GMC y módulos de opción GCM +.Sus primeras versiones tienen RAM y EPROM o EEPROM opcional para almacenamiento de memoriaNuevas versiones, comenzando con la versión de hardware IC693CPU341-J y la versión de firmware 4.61, solo admite RAM y Flash opcional para necesidades de memoria adicionales.
| Velocidad del procesador | 20 MHz |
| Puntos de entrada y salida | 512 |
| Memoria de registro | 19.9 Kbytes |
| Matemáticas de punto flotante | - No, no lo sé. |
| 16 Sistema BIT | - ¿ Qué? |
| Procesador |
Los demás componentes de los aparatos de la categoría 8A |
El CPU341 Número de catálogo El número de personas afectadas es el siguiente:
| Tipo de CPU | Módulo de CPU de ranura única |
| Número total de placas base por sistema | 5 (1 placa base de la CPU + 4 de expansión y/o control remoto) |
| Carga requerida de la fuente de alimentación | 490 miliamperios de alimentación +5 VDC |
| Velocidad del procesador | 20 Megahertz |
| Tipo de procesador | Los demás componentes de los aparatos de la categoría 8A |
| Temperatura de funcionamiento | 0 a 60 °C (32 a 140 °F) ambiente |
| Tasa de exploración típica | 0.3 milisegundos por 1K de lógica (contactos booleanos) |
| Memoria de programa de usuario (máximo) | 80K bytes |
|
Puntos de entrada discretos - %I Puntos de salida discretos - %Q |
512 512 |
| Memoria global discreta - % G | 1280 bits |
| Las bobinas internas - %M | 1024 bits |
| Las bobinas de salida (temporales) - %T | 256 bits |
| Referencias de estado del sistema - %S | 128 bits (%S, %SA, %SB, %SC - 32 bits cada uno) |
| Memoria de registro - % R | 9999 palabras |
| Las entradas analógicas - %AI | 1024 palabras |
| Producción analógica - %AQ | 256 palabras |
| Registros del sistema (sólo para la visualización de tablas de referencia; no se puede hacer referencia en el programa lógico del usuario) | 16 palabras (%SR) |
| Las mediciones de tiempo y los contadores | > 2000 |
| Registros de turnos | - ¿ Qué? |
| Puertos integrados | 1 (utiliza el conector en la fuente de alimentación del PLC). Soporta protocolos de esclavo SNP/SNP-X. Requiere módulo CMM para soporte maestro SNP/SNP-X, CCM o RTU; módulo PCM para soporte maestro RTU. |
| Comunicaciones | La red localTambién admite Ethernet, FIP, Profibus, GBC, GCM, módulos opcionales GCM +. |
| Desactivar | - ¿ Qué? |
| Reloj con batería | - ¿ Qué? |
| Interrupciones | - ¿ Qué? |
| Tipo de almacenamiento de memoria | RAM y EPROM o EEPROM opcionales para las versiones iniciales.61, solo se admite RAM y Flash opcional. |
| Compatibilidad PCM/CCM | - ¿ Qué? |
