Datos del producto:
Pago y Envío Términos:
|
| Marca: | GE Fanuc | Modelo: | IC693CMM301 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo de producto: | Módulo de comunicaciones del genio |
| Anfitrión compatible PLCs: | Serie 90-30 PLCs | Tipo de datos: | Datos globales |
| Velocidad máxima de datos: | 256 pedazos (32 bytes) | LED: | 2 (LED y COM ACEPTABLES LED) |
| Temperatura de funcionamiento: | 32 a 140 grados de Fahrenheit | Temperatura de almacenamiento: | -13 a 158 grados de Fahrenheit |
| Resaltar: | Regulador programable de la lógica 30VDC,150Hz entró el módulo del simulador,módulo entrado actual análogo 250Ohms |
||

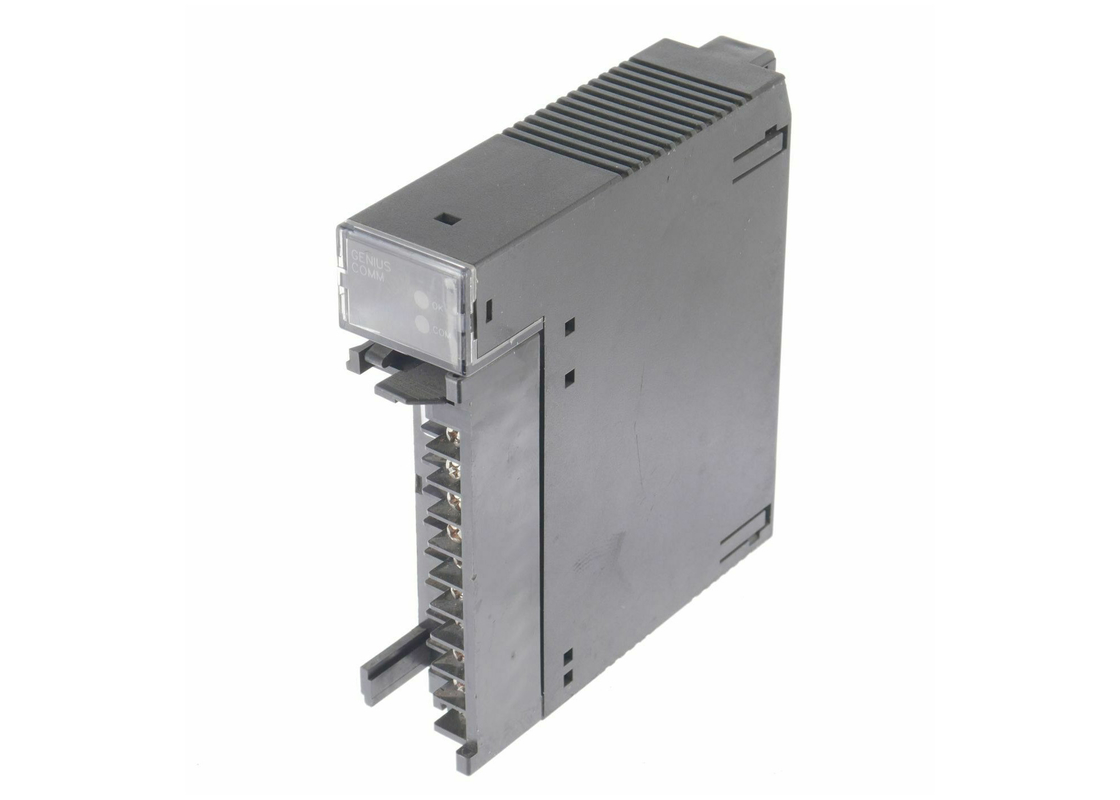

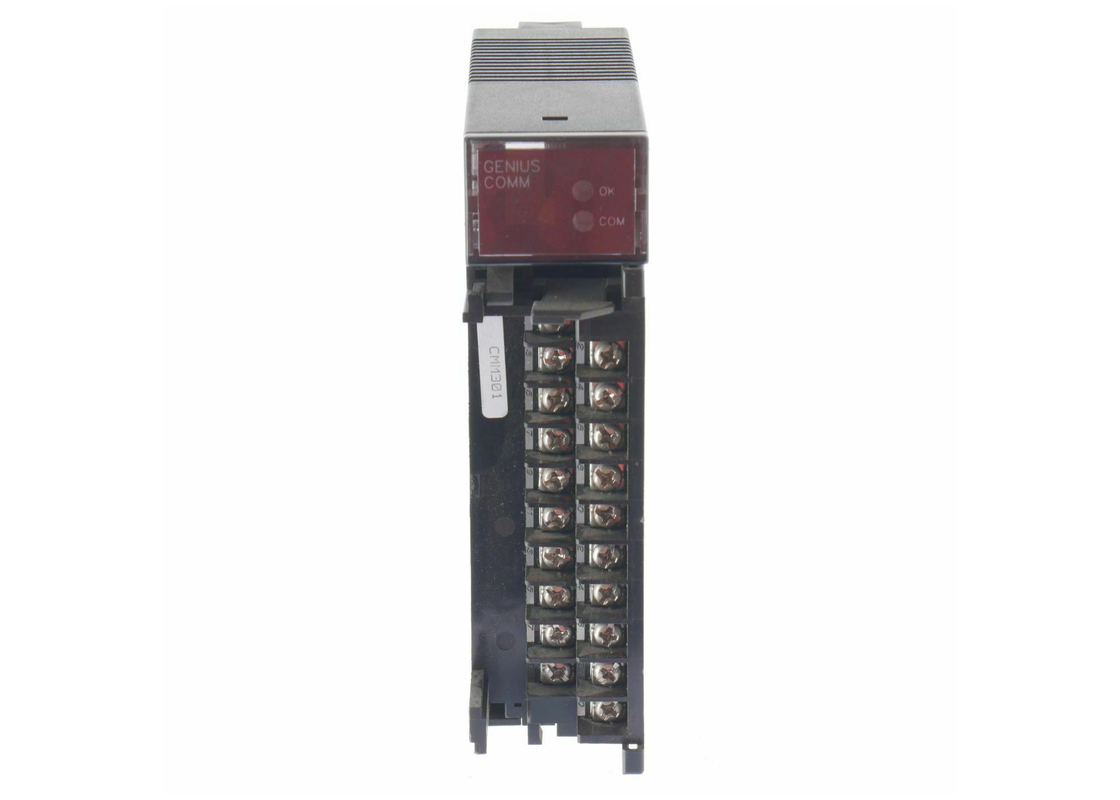

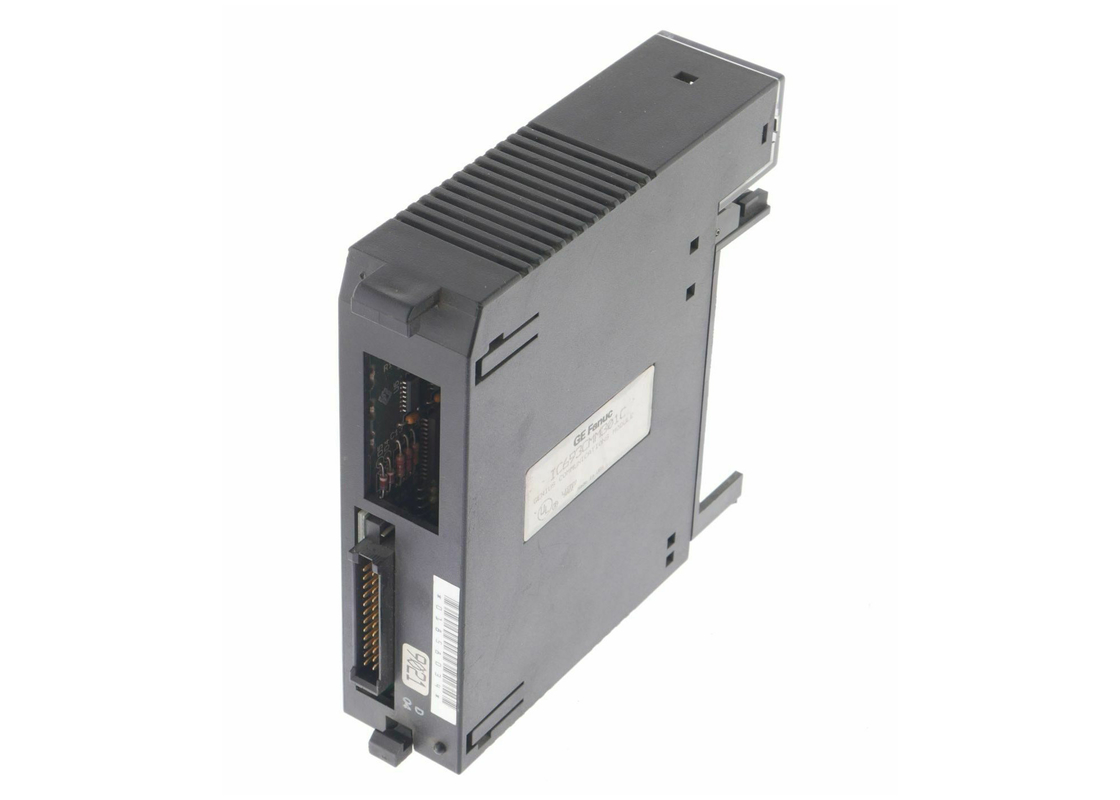

IC693CMM301 is a Genius Communications Module (GCM) which is an intelligent module for the Series 90-30 PLC which offers worldwide connections on a genius communications bus between series 90-30 PLCs and other GE Fanuc PLCsCon el uso de controladores de bus genius, los PLC de la Serie 90-70, Serie Seis y Serie Cinco pueden comunicarse fácilmente.El bus Genius se conecta a la placa terminal en la parte delantera del módulo GCM. El módulo de comunicación Genius se puede colocar en una placa base de la serie 90-30 CPU, una placa base de expansión o una placa base remota.el módulo debe instalarse en la placa base de la CPUEl módulo de comunicación genius se puede utilizar para muchas aplicaciones que pueden incluir: monitoreo de datos por un ordenador industrial y comunicaciones de grupo a grupo entre dispositivos en el bus.
El bus IC693CMM301 Genius Communications utiliza una red inmune al ruido para ofrecer una rápida transmisión de datos de control en tiempo real.Los PLC de la serie 90-30 son capaces de conectarse entre sí a través de un bus serial Genius I / O con la ayuda de un par de torsión estándarEs importante utilizar el cable adecuado para garantizar el buen funcionamiento del sistema.Los módulos de comunicación Genius tienen indicadores LED ubicados en la parte delanteraEn las operaciones habituales, se enciende para mostrar el estado de funcionamiento del módulo. OK indica el estado del módulo GBC donde se enciende el LED cuando se realiza la comprobación de potencia.COM muestra el estado del bus de comunicaciones GeniusEste indicador se mantiene constantemente encendido, indicando que el autobús está funcionando bien.el indicador parpadea y finalmente se dispara mostrando que hay errores de bus y ninguna comunicación del PLCHasta ocho módulos de comunicaciones genios mejorados se pueden utilizar en un sistema PLC de la serie 90-30.La cantidad de circuitos de E/S servidos por un solo bus Genius depende de las variadas formas de dispositivos de E/S que se utilizan y la cantidad de almacenamiento de memoria en la CPU.
El módulo de comunicaciones GE Fanuc IC693CMM301 Genius puede intercambiar un máximo de 32 bytes o 256 bits de datos en total.Es fácil conectar el módulo de comunicaciones IC693CMM301 Genius a la placa trasera del PLC que lo alojaEste módulo no tiene saltadores ni interruptores DIP, por lo que debe configurarse con un programador de mano o con el software de programación del sistema adecuado.Hay 2 LEDs en el módulo de comunicaciones IC693CMM301 GeniusEl LED OK significa que el módulo ha completado y superado la prueba de encendido y que funciona correctamente.El LED COM significa que el módulo ha sido inicializado por un PLC de la serie 90-30 GE y que el módulo recibe comunicaciones de busEl LED COM permanecerá encendido después de un arranque exitoso y durante todo el funcionamiento a menos que haya un número significativamente alto de errores, lo que hará que el LED COM parpadee.
Información sobre los pedidos El número IC693CMM301,
Tipo de módulo Módulo PLC de la serie 90-30, que proporciona datos globales
comunicaciones con hasta otros 7 PLC.
Los LEDs Está bien, COM
Duración de los datos globales:
por módulo de comunicaciones Hasta 256 bits, configurable en incrementos de 32 ′′.
por unidad de control automático de la serie 9030 Hasta el máximo de %G de memoria disponible
Medio ambiente:
Temperatura de funcionamiento 0_C a +60_C. Las
(+32 años)_F hasta +140_F) Las
Temperatura de almacenamiento ¢25_C a + 70_C. Las
(£13_F hasta +158_F) Las
Humedad Entre el 5% y el 95% (sin condensar)
Vibración y choque 0.2 pulgadas de desplazamiento 5Hz a 10Hz
1 G de 10 Hz a 200 Hz
Duración 5 G 10 M
