Descripción del producto

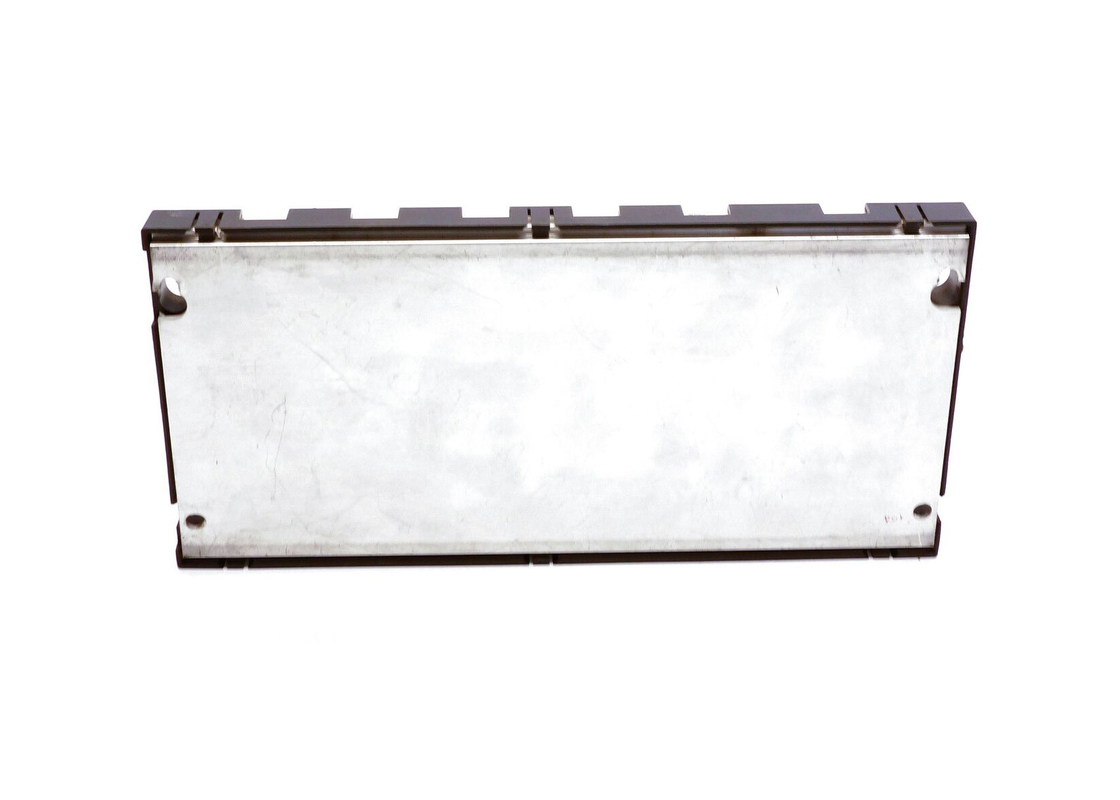

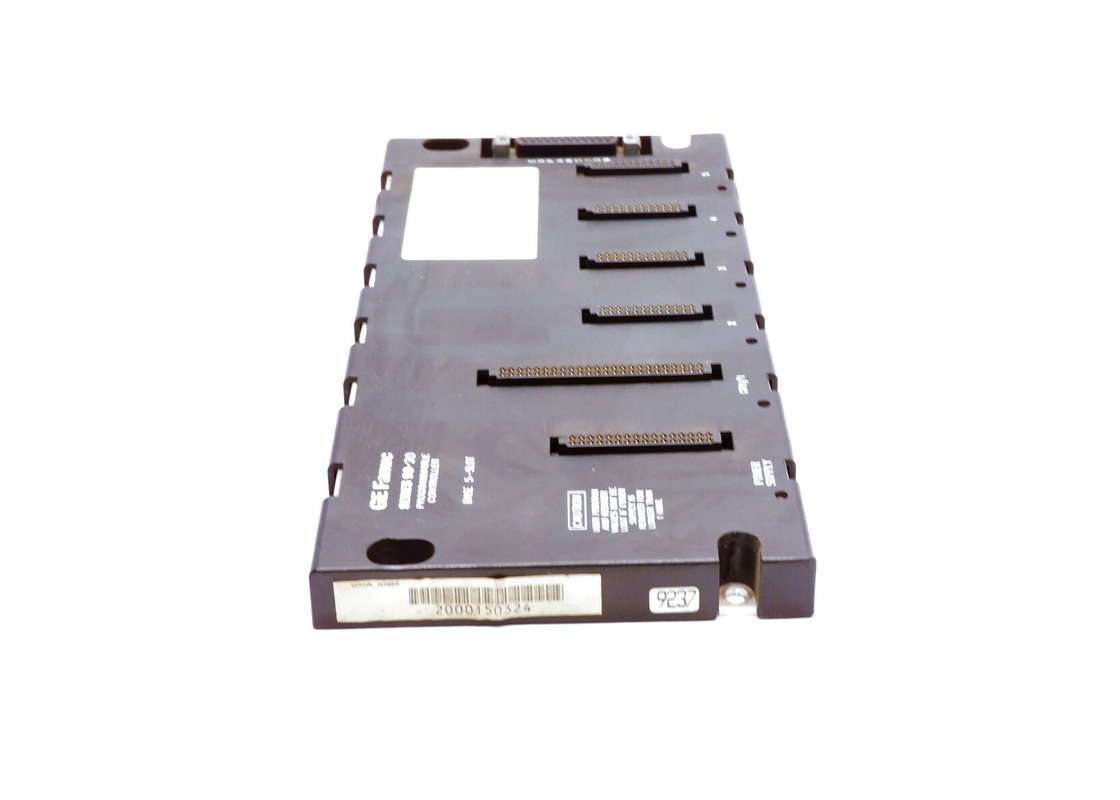

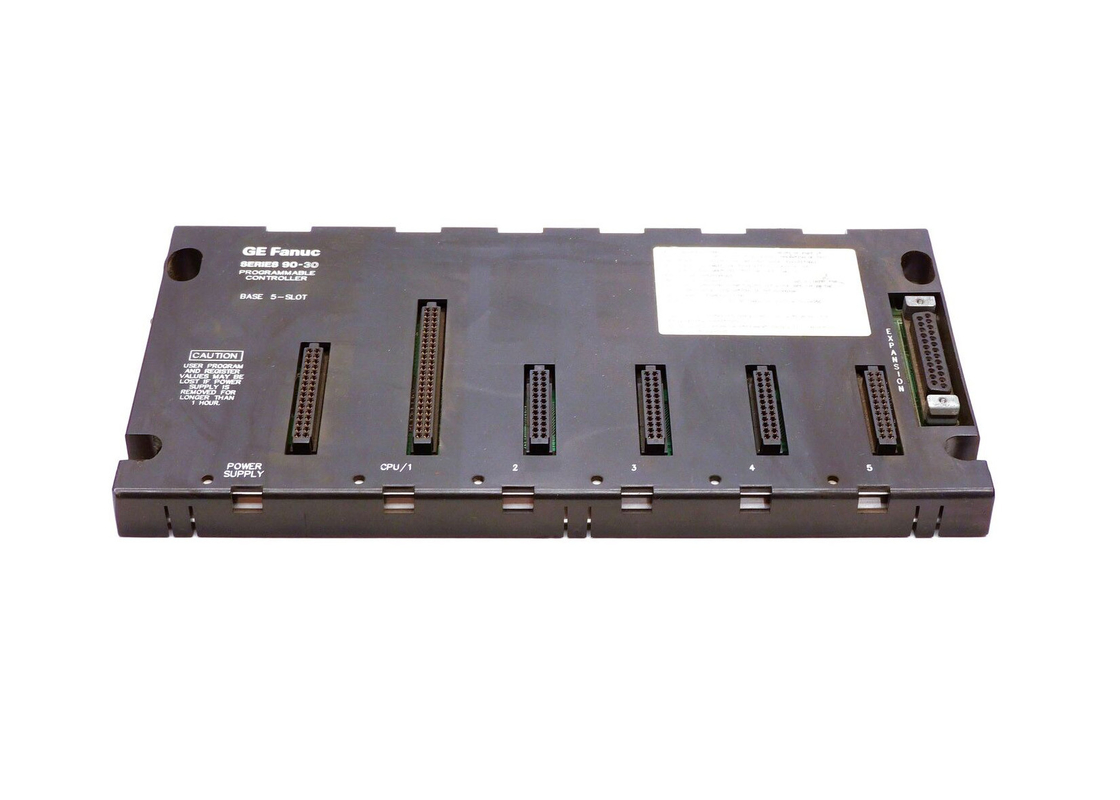

El GE Fanuc IC693CHS397 es una placa base de CPU modular de 5 ranuras.
Para operar la placa base, los usuarios deben conectar un módulo de alimentación a la ranura izquierda.
Esta ranura es única en tamaño y tipo, ya que solo admite un módulo de alimentación.
Esta ranura no está numerada. En la ranura 1, se debe instalar una CPU o un módulo de opción especial.
en el sentido de que sólo puede soportar un módulo de CPU o un módulo de opción especial, por ejemplo un escáner de E/S remoto FIP (IC693BEM330).
está etiquetado como CPU/1.
Para todas las ranuras con número 2 o superior, los usuarios pueden instalar módulos de opción o módulos de E/S.Estas ranuras son de un tamaño y tipo únicos,
La placa base modular de la CPU puede soportar expansión y plataformas base remotas.Por lo tanto, a la derecha
Este es un conector de expansión femenino de tipo D de 25 pines, que permite a los usuarios conectarse a una de las dos
Expansión o base remota.
Si se desean funciones adicionales, el usuario puede acomodarlas. Esto se debe a que la CPU es modular.
sustituirlo o cambiarlo por otro tipo.Para cualquier sistema, se podrá utilizar un máximo de una placa base de CPU.Cualquier otra
Por defecto, una placa base de CPU modular como el IC693CHS397 siempre se asigna Rack
El número 0.
Especificaciones técnicas
| Tipo de módulo: |
Base de entrada y salida de la CPU |
| Opción de la placa base: |
Principal (con ranura de la CPU) |
| Distancia: |
No incluido |
| Número de ranuras: |
5 |
| Las dimensiones: |
10.43 x 5.12 x 5.59 pulgadas (W x H x D) |
| Energía interna utilizada: |
Se aplicarán las siguientes medidas: |
Información técnica
Placas base de CPU modulares
• las condiciones de trabajo Un módulo de suministro de energía debe ser conectado a la ranura izquierda (que no está numerada) de estas placas base. el módulo.
• las condiciones de trabajo En la ranura 1 de estas placas base debe instalarse un módulo de CPU (o un módulo especial de opción).La ranura 1 es de un tamaño y tipo únicos que solo admite un módulo de CPU o un módulo de opción especial como el escáner de E/S remoto FIP (IC693BEM330)La ranura 1 está etiquetada CPU/1.
• las condiciones de trabajo Las ranuras numeradas 2 o más son de un tamaño y tipo únicos que solo admiten E/S u Opción los módulos.
• las condiciones de trabajo Las placas base de expansión y remotas son compatibles, por lo que un conector de expansión femenino de tipo D de 25 pines se encuentra en el extremo derecho de la placa base para conectarse a una placa base de expansión o remota.
• las condiciones de trabajo Dado que la CPU es modular, puede ser reemplazada o cambiada a un tipo diferente si se necesitan características adicionales. Deseado.
• las condiciones de trabajo Sólo se permite una placa base de CPU por sistema. a) el el sistema, El de otro tipo uno Tiene que - ¿ Qué? cualquiera de las dos Expansión o bien El control remoto los tipos.
• las condiciones de trabajo A. No Modularidad Procesador base de las placas es siempre asignado, Por el por defecto, El estante Número 0.
