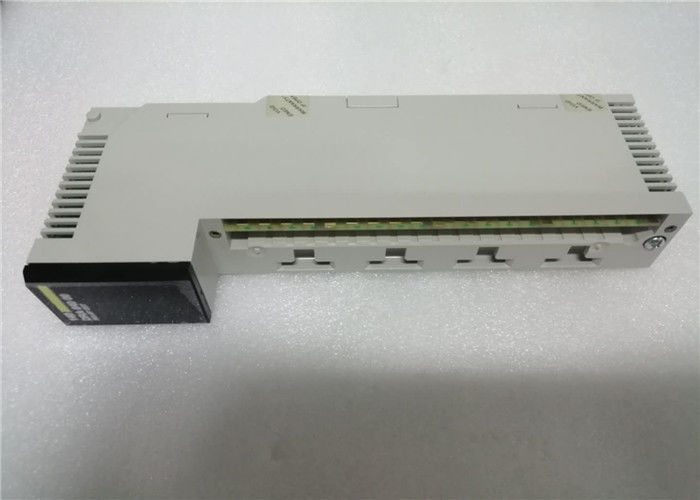

140NOL91100 Schneider Electric Quantum Ethernet RS232 Nuevo Original
140NOL91100Principal
| gama de productos |
Plataforma de automatización Modicon Quantum
|
|
| tipo de producto o componente |
Módulo Ethernet de red TCP/IP
|
|
| concepto |
Transparent Ready
|
|
| servidor web |
Clase B30
|
|
| servicios web |
Diagnóstico a través de páginas web predefinidas
Visor de rack
Editor de datos (a través de terminal de PC)
|
|
| servicio de comunicación |
Gestión de red SNMP
Gestión del ancho de banda
Datos globales
Escaneo de E/S
Mensajería Modbus TCP
Servidor FDR
|
|
| protocolo de puerto de comunicación |
Ethernet Modbus TCP/IP
|
|
| interfaz física |
MT/RJ - Fibra óptica 100BASE-FX
RJ45 - Par trenzado 10BASE-T/100BASE-TX
|
|
| velocidad de transmisión |
10/100 Mbit/s
|
|
Complementario
| redundancia |
Sí, arquitectura redundante en espera activa
|
|
| suministro |
A través de la fuente de alimentación del rack
|
|
| marcado |
CE
|
|
| señalización local |
1 LED 10 Mbps o 100 Mbps de velocidad de datos (10 MB/100 MB):
1 LED detección de colisión (Coll):
1 LED modo de descarga (Kernel):
1 LED fallo del módulo Ethernet (Fault):
1 LED estado de la red Ethernet (RUN):
1 LED modo dúplex completo (Fduplex):
1 LED módulo listo (Ready):
1 LED red activa (Link):
1 LED rack operativo (Active):
1 LED actividad de transmisión/recepción (TxAct/RxAct):
|
|
| consumo de corriente |
750 mA a 5 V CC
|
|
| formato del módulo |
Estándar
|
|
| peso neto |
0,345 kg
|
|
Entorno
| Grado de protección IP |
IP20
|
|
| certificaciones de producto |
CUL
UL 508
|
|
| estándares |
CSA C22.2 No 142
FM Clase 1 División 2
|
|
| resistencia a descargas electrostáticas |
4 kV contacto conforme a IEC 801-2
8 kV en aire conforme a IEC 801-2
|
|
| resistencia a campos electromagnéticos |
10 V/m 80...1000 MHz conforme a IEC 801-3
|
|
| temperatura ambiente para el funcionamiento |
0…60 °C
|
|
| temperatura ambiente para almacenamiento |
-40…85 °C
|
|
| humedad relativa |
95 % sin condensación
|
|
| altitud de funcionamiento |
<= 4500 m
|
|
Productos de modelos similares
| Módulos de E/S analógicas |
Módulos de E/S discretas |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPU actualizadas con el firmware Unity Pro.
(2) La adición de una función completa de caída Ethernet RIO está disponible para estas CPU con
Unity Pro u V7.0.
Conmutadores gestionados ConneXium™ (continuación) Archivos de configuración predefinidos (continuación) Ejemplo de topología con archivos de configuración predefinidos C5, C1 y C3 (1) Un uso común de esta preconfiguración es para la interconexión de un enlace de cobre con un enlace de fibra óptica en el anillo principal o la interconexión de un enlace de fibra óptica con un enlace de cobre. Este tipo de arquitectura permite tener caídas Ethernet DIO o Ethernet RIO a cierta distancia del PLC. La preconfiguración del conmutador también permite que Ethernet RIO y/o varias nubes de dispositivos Ethernet DIO se conecten a un anillo secundario.
1 Anillo principal, medio de cobre/fibra óptica
3 Adaptador de cabecera Ethernet140NOA61100instalado en el rack Quantum™.
4 Conmutador ConneXium TCSESM083F23F1 con archivo de configuración predefinido C2 (2)
5 Conmutador ConneXium TCSESM063F2CU1/CS1 con archivo de configuración predefinido C6 (2)
6 Conmutador ConneXium TCSESM063F2CU1/CS1 con archivo de configuración predefinido C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Conexión a la nube de dispositivos Ethernet DIO, solo medio de cobre
9 Nube de dispositivos Ethernet DIO (3)
10 Módulo de comunicación Ethernet140CPU31110
11 Cable de interconexión Ethernet TCSECN3M3M1S4/1S4U (1 m)
